我们在项目中，在遇到需要为基础放坡时，一般选择直接修改基础族或者用常规模型直添加，今天介绍一种新的绘制方法就是用轮廓绘制楼板边。
首先我们在新建一个公制轮廓的族，如图1所示。

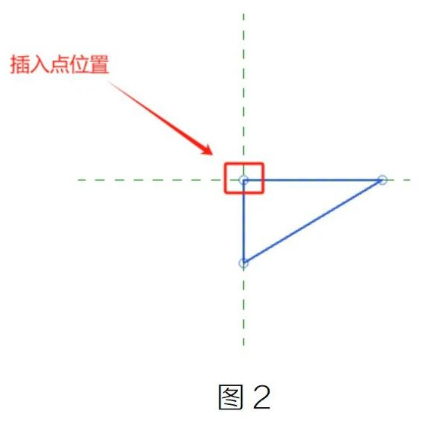

进入编辑界面后，在创建菜单下用“线”画好一个斜面放坡轮廓注意插入点的位置，如图 2所示。
将画好的轮廓族载入到项目中，在楼板的下拉菜单中找到板边功能，如图 3 所示。

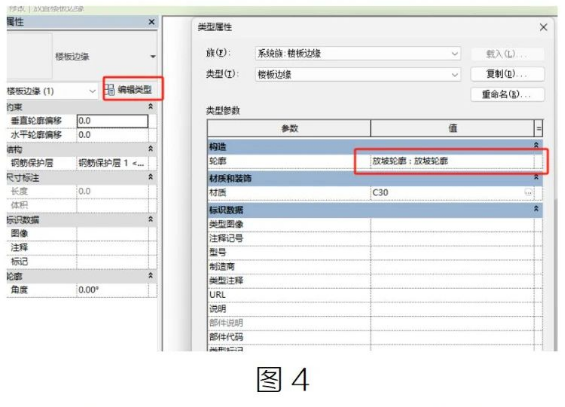

在编辑类型中选择载入的轮廓族，并设置好材质，如图4所示。
最后，按照轮廓绘制时候的插入点选择楼板边缘，就成功的用楼板边为基础板进行放坡了，如图5所示。
