BIM等级考试二级建筑教程 | 2.24 家具族-组合餐桌

家具族-组合餐桌

01.新建“公制家具”族。

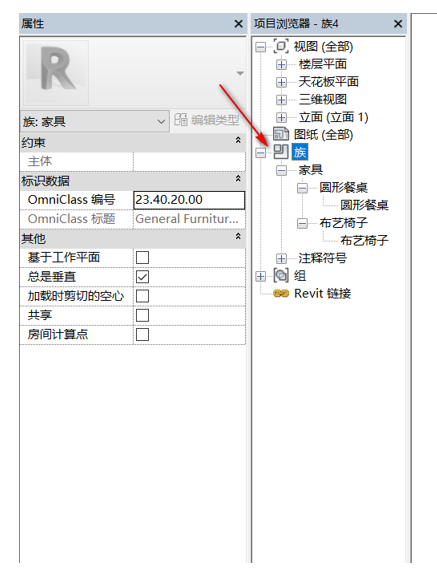

02.载入“布艺椅子”、“圆形餐桌”，在“项目浏览器”面板下展开“族”下拉列表中的“家具”，即可看见载入的族，如图2.24-1所示。

图2.24-1

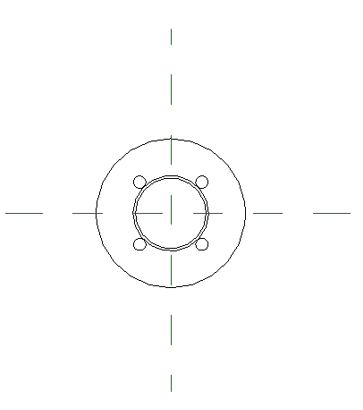

03.放置“圆形餐桌”，右击“圆形餐桌”单击“创建实例”，在平面视图中适当放置“圆形餐桌”，并“对齐”和“锁定”，如图2.24-2所示。

图2.24-2

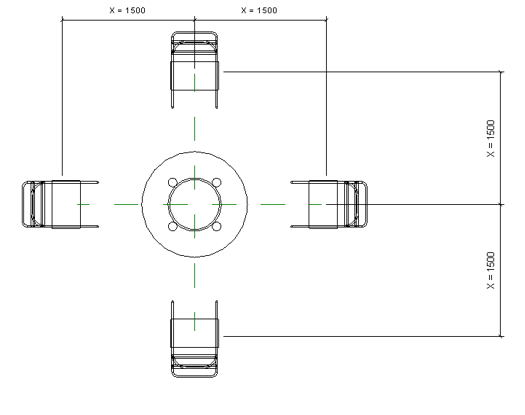

04.放置“布艺椅子”，右击“布艺椅子”单击“创建实例”，在平面视图中适当放置“布艺椅子”，并使用“旋转”工具进行对“布艺椅子”方向的调节，以及“对齐”、“锁定”、“注释”和创建赋予“X”的参数标签，如图2.24-3所示。

图2.24-3

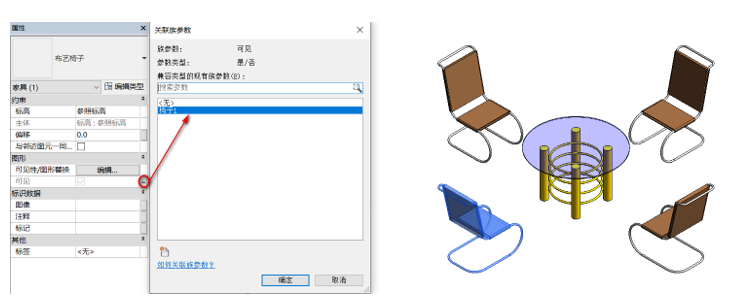

05.“可见性”设置。单击第一把椅子，在其“属性”面板下“图形”的“可见”，可把椅子的“可见”关联为“椅子1”，第二把椅子关联为“椅子2”，逐一设置下去，如图2.24-4所示。

图2.24-4

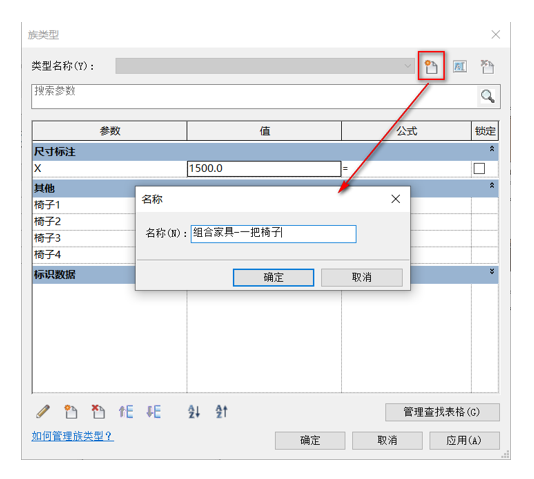

06.在“族类型”中，勾选上的在视图上是可见的，不勾选的在视图上是不可见的，可根据所需椅子的数量而进行新建，如 新建“组合家具-一把椅子”，勾选其中的一把椅子即可，如图2.24-5所示。

图2.24-5

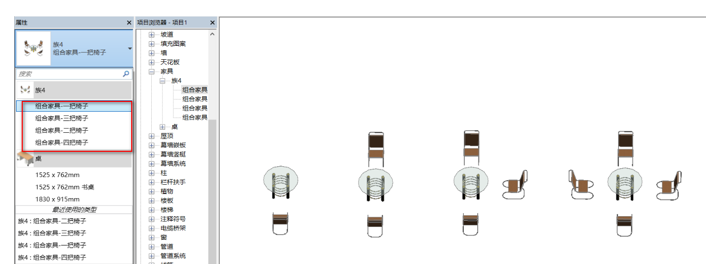

07，新建“建筑样板”项目，将“组合餐桌”载入到项目中，可在“属性”面板下选择所需要的类型进行放置，如图2.24-6所示。

图2.24-6
