BIM等级考试二级建筑教程 |2.23家具族-圆形餐桌（下）

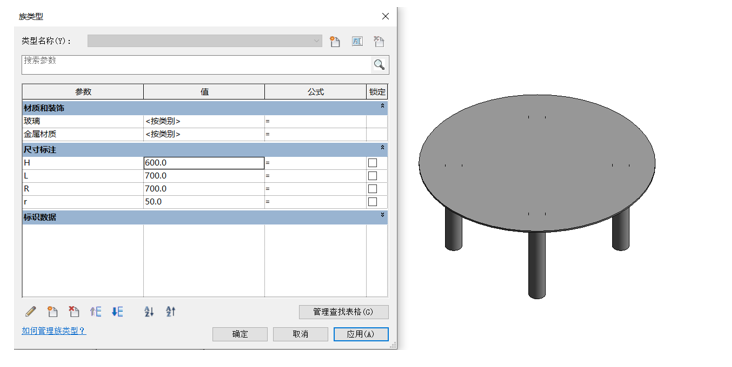

07.更改“族类型”参数值，如图2.23-6所示。

图2.23-6

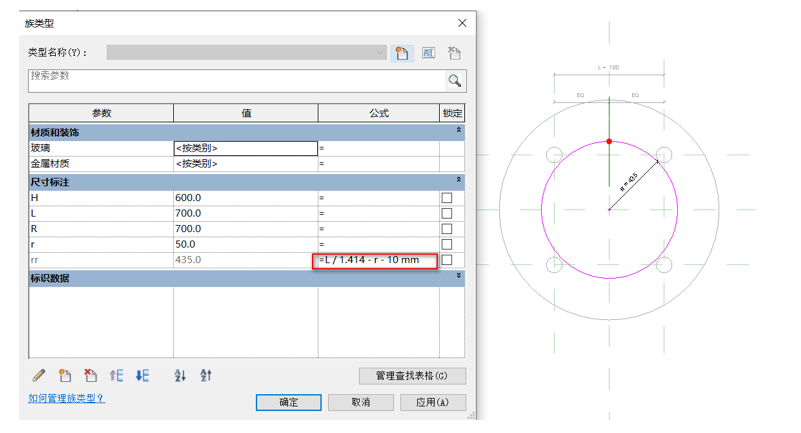

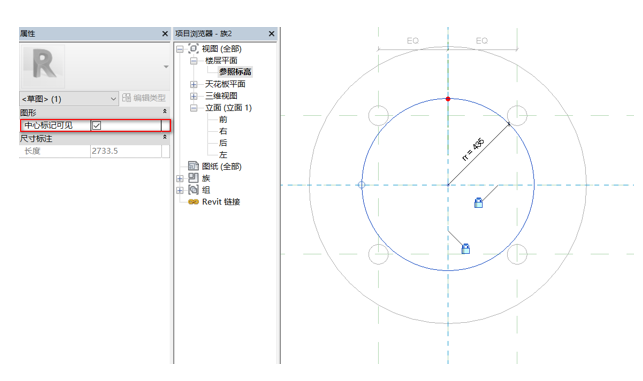

08.绘制桌腿间的连接件路径。在“参数标高”平面视图中，，点击“创建”选项卡下“放样”中的“绘制路径”进行绘制放样的路径，将其“属性”面板下的“中心标记”勾选，并将其“锁定”在参照平面上，及将圆的“临时标注”改为“永久标注”并创建赋予“rr”的参数标签， 如图2.23-7所示。（rr长度=L/1.414-r-10)在“族类型”中编辑“rr”的参数值，如图2.23-8所示。

图2.23-7

图2.23-8

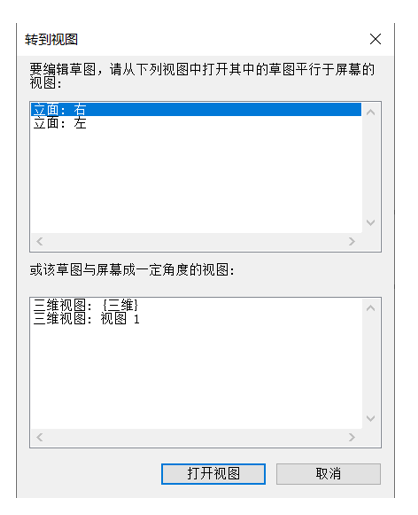

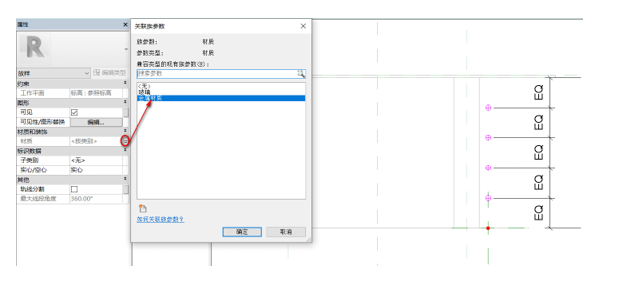

09.编辑轮廓。在“放样”面板中点击“编辑轮廓”，在弹出来的“工作平面”面板中选择“拾取一个共作面”，并跳到相应的视图中，如图2.23-9所示，然后进行绘制桌腿间的连接件的轮廓，将其“属性”面板下的“中心标记”勾选，并将其“锁定”在参照平面上和“对齐等分”，及将圆“材质”关联“金属材质”，点击“完成”，如图2.23-10所示。

图2.23-9

图2.23-10

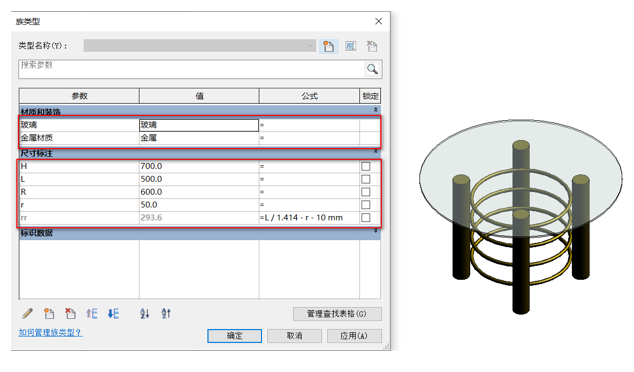

10.更改“族类型”参数值，如图2.23-11所示。

图2.23-11

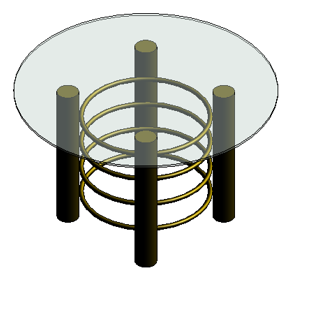

11.圆形餐桌绘制完成，如图2.23-12所示。将其命名为“圆形餐桌”保存到计算机本地文件夹中。

图2.23-12
