一般情况下，我们若想在 Revt 中建立不规则墙体，我们可以使用体量去建立我们想要的形状。

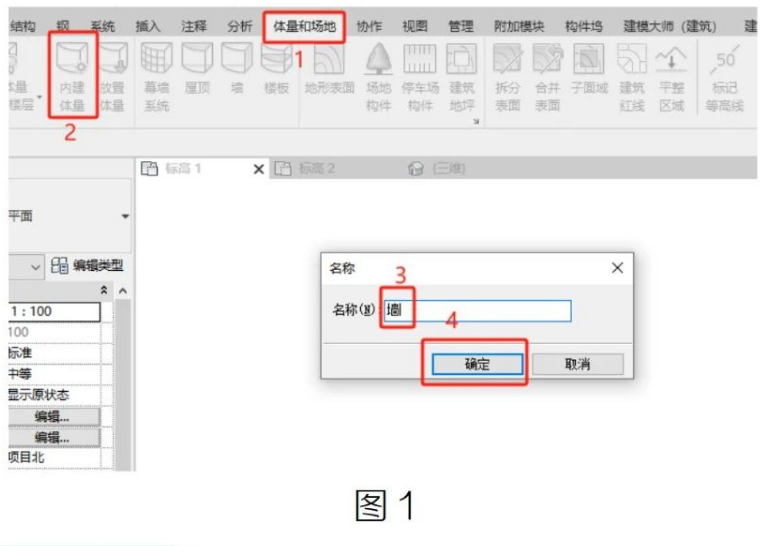

首先，在属性卡中选择击“体量和场地”这一命令，单击“内建体量”，在弹出的对话框中输入“墙”，见图 1。

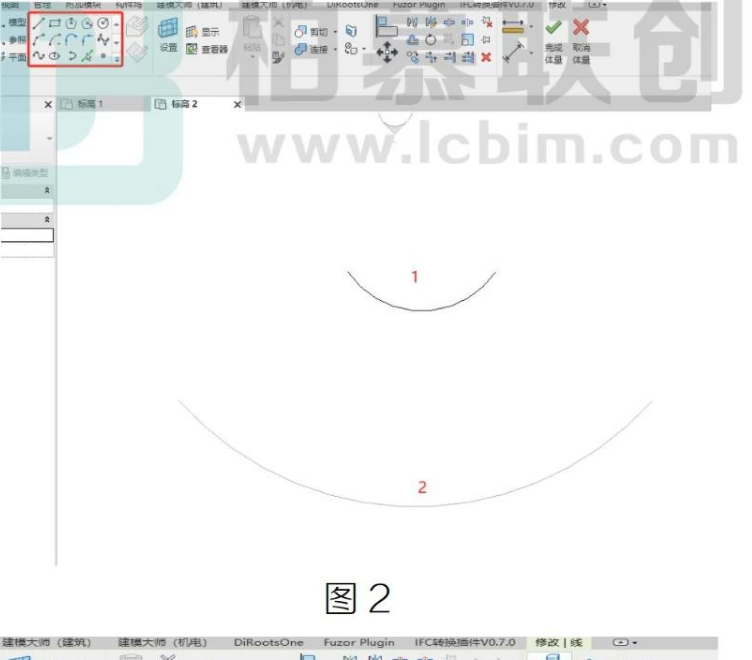

确定后，我们来到楼层平面中的标高一，先绘制一条你想要的线形，例如一条弧线1,然后再来到标高二，绘制另一条弧线 2,见图 2。

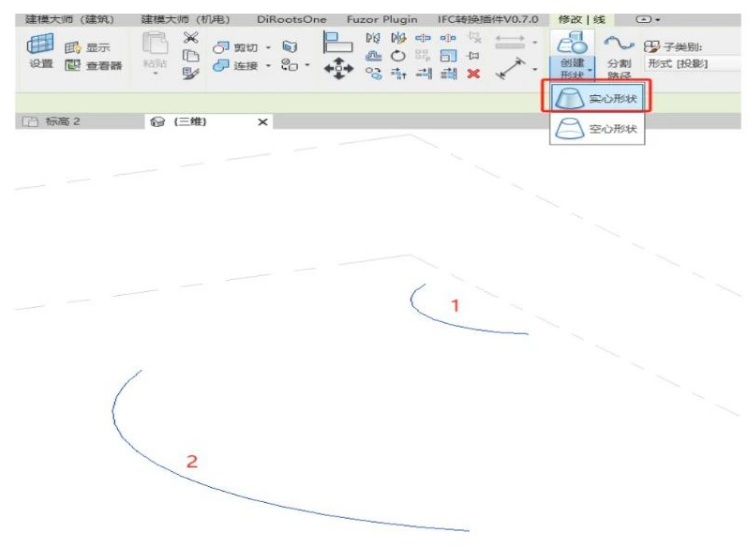

接着，我们来到三维继续观察，弧线1和弧线2在不同标高，全选两条弧线，点击创建形状中的“实心形状”，点击“完成体量”，见图 3。此时，体量模型已完成建立，如何建立墙体?

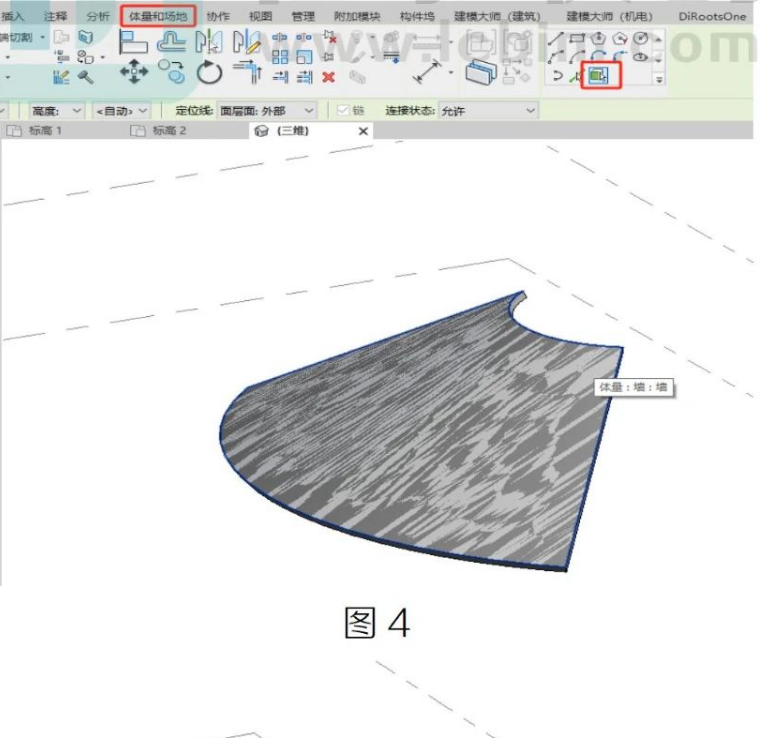

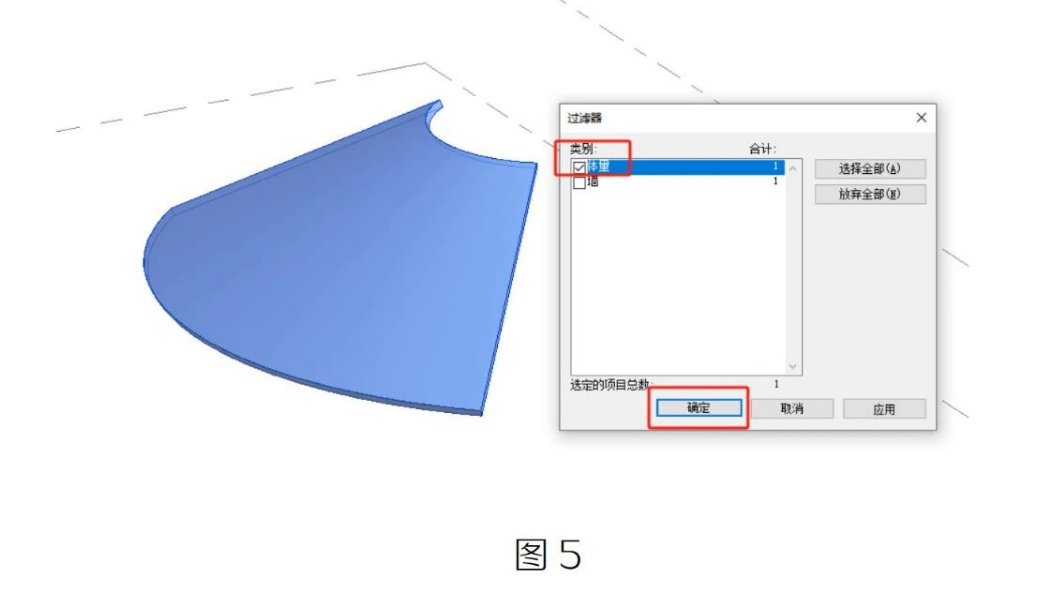

我们再次来到“体量和场地”，单击“墙”，点击绘制工具中的“拾取面”，点击弧形体量模型，见图 4。此时，高亮部分其实是体量和墙体的重合导致的，我们只需要使用过滤器，选中体量删除即可，见图5
