BIM等级考试二级建筑教程 | 公制栏杆-嵌板

01.新建“公制栏杆-嵌板”族。

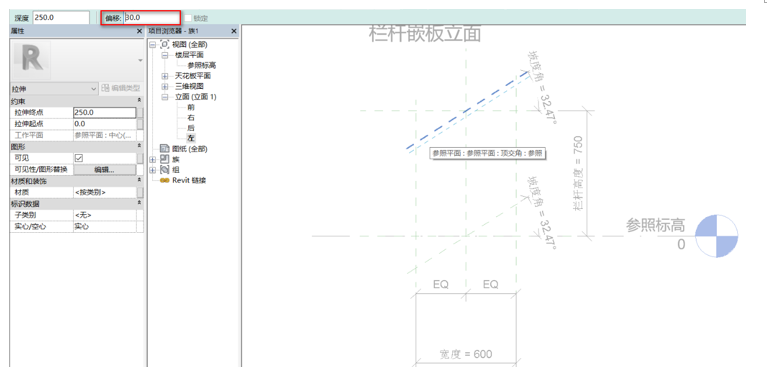

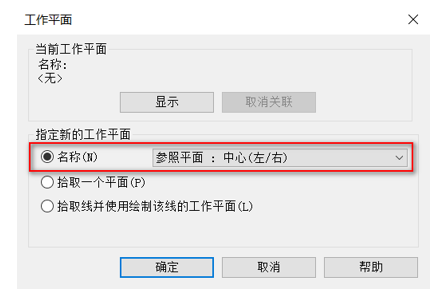

02.切换到“左”立面视图中，在“创建”选项卡下点击“拉伸”，在弹出来的“工作平面”中指定一个平面，如图2.21-1所示。在“拉伸”视图中绘制玻璃轮廓，在“偏移”中编辑适宜的偏移量，如图2.21-2所示。

图2.21-1

图2.21-2

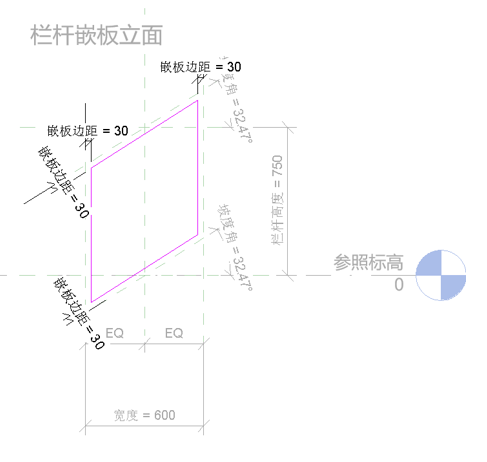

03.绘制好玻璃轮廓线，将其偏移量进行“注释”以及赋予创建“嵌板边距”的参数标签，点击“完成”，如图2.21-3所示。

图2.21-3

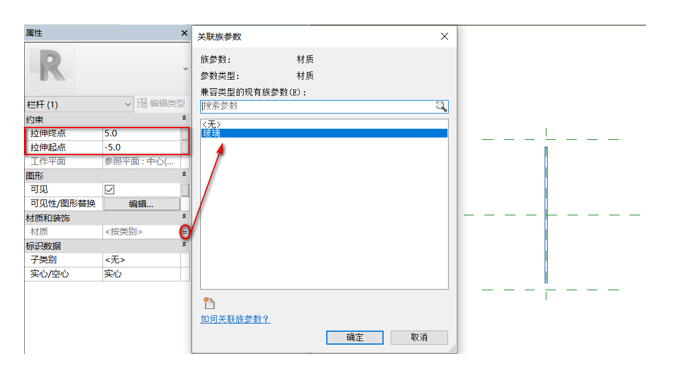

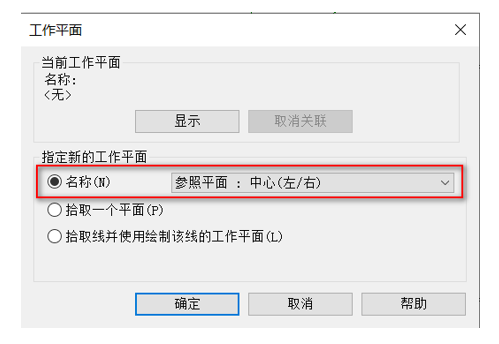

04.切换到“参照标高”平面视图中，在其“属性”面板中编辑“拉伸终点”、“拉伸起点”，将其“材质”关联“玻璃”参数标签，如图2.21-4所示。

图2.21-4

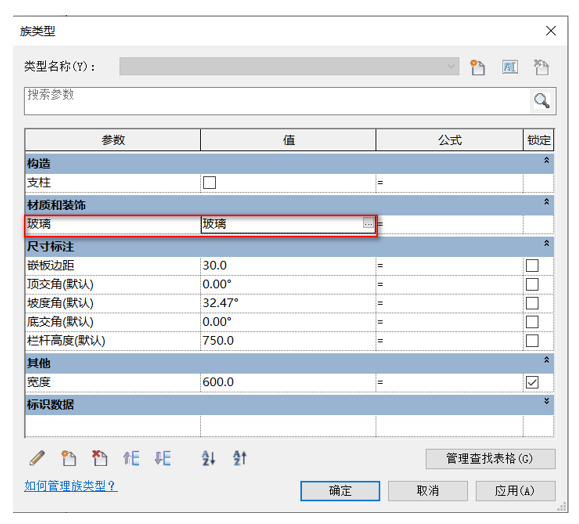

05.在“族类型”中，编辑其玻璃的材质，如图2.21-5所示。

图2.21-5

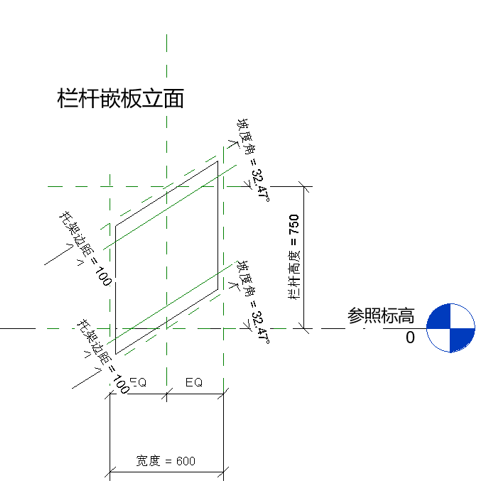

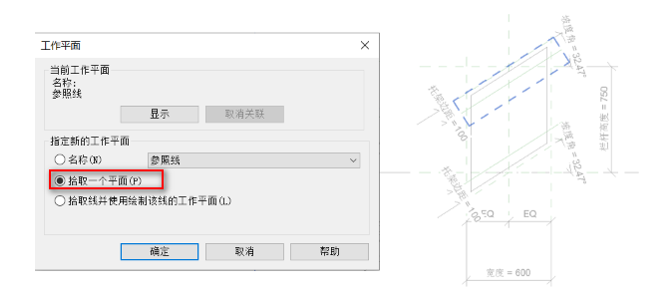

06.定位托架的位置。在“左”立面视图中，点击“创建”选项卡下的“参照线”，在弹出来的“工作平面”中指定一个平面，如图2.21-6所示，再进行绘制定位托架的参照线，注：参照线需平行于参照平面。将参照线与参照平面进行“注释”以及赋予创建“托架边距”的参数标签，如图2.21-7所示。

图2.21-6

图2.21-7

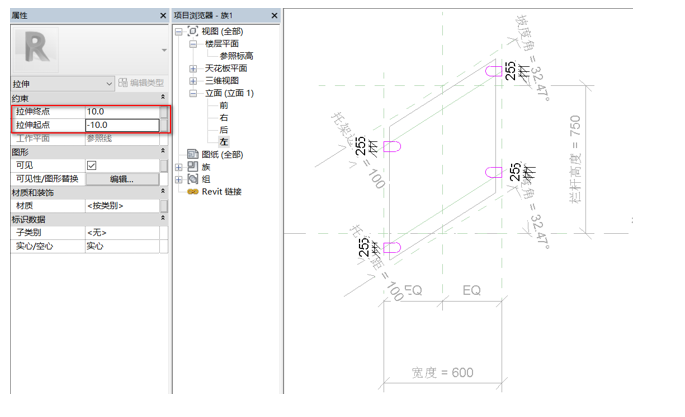

07.创建“托架”。在“创建”选项卡下点击“拉伸”中的“设置”，在弹出来的“工作平面”中选择“拾取一个平面”，拾取刚绘制好的参照线，如图2.21-8所示。在视图中进行绘制“托架”轮廓，并将其“锁定”和“注释”，以及编辑其“属性”面板下的“拉伸终点”、“拉伸起点”，如图2.21-9所示。

图2.21-8

图2.21-9

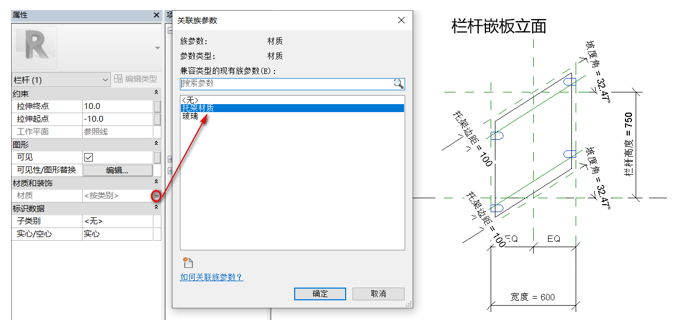

08.框选托架，在其“属性”面板中将其“材质”关联“托架材质”，如图2.21-10所示。

图2.21-10

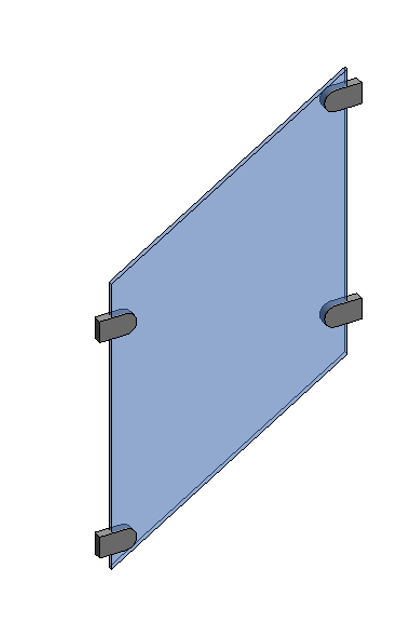

09.公制栏杆-嵌板绘制完成，如图2.21-11所示，将其命名为“公制栏杆-嵌板”保存到计算机本地文件夹内。

图2.21-11

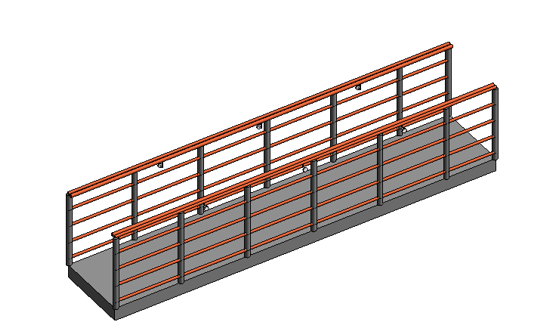

10.新建“建筑样板”项目，在“创建”选项卡下点击“坡度”随意绘制一道坡度，如图2.21-12所示。

图2.21-12

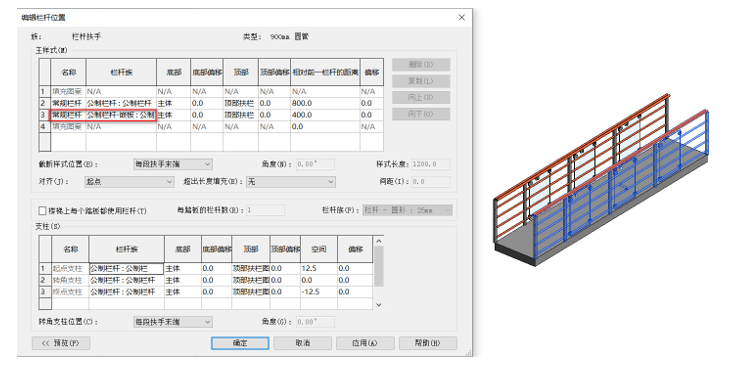

10.载入“公制栏杆-嵌板”，单击栏杆，在其“属性”面板中点击“编辑类型”，在弹出来的“类型属性”面板中点击“栏杆位置”的“编辑”，在弹出来的“编辑栏杆位置”中设置其族类型为“公制栏杆-嵌板”，如图2.21-13所示。将其保存到计算机本地文件夹中。

图2.21-13
