Revit中栏杆编辑方法

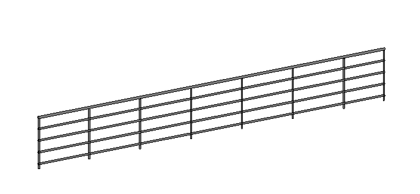

栏杆扶手：创建“建筑样板”项目，在“创建”项目下点击“栏杆扶手”下拉列表的“绘制路径”随意绘制一道栏杆，点击“完成”，如图2.17-1所示。在所绘制栏杆路径中，并不需要处于闭合的环内，但必须首尾相相连接。
图2.17-1
2.在栏杆的“类型属性”中提供了“构造”、“顶部扶栏”、“扶手1”、“扶手2”等面板可进行调节。
Ⅰ.“构造”面板：

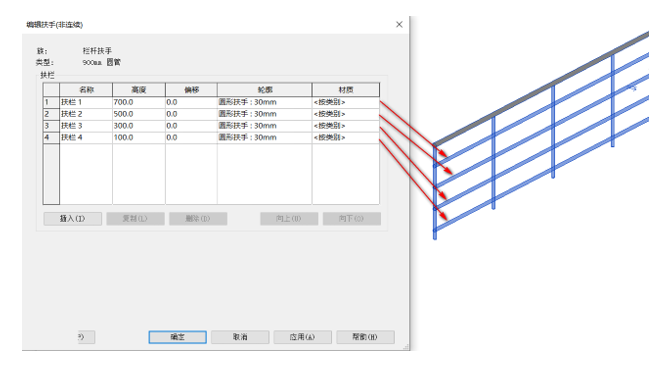

1）栏杆结构（非连续）。在栏杆的“属性”面板中点击“编辑类型”，在弹出来的“类型属性”面板下点击“栏杆结构（非连续）”中的“编辑”，在弹出来的面板中可增加或减少扶栏的数量（顶部扶栏不包含在内），如图2.17-2所示，也可更改扶栏的高度（栏杆向上或向上移动）、偏移（栏杆向外侧或内侧偏移）、轮廓（栏杆的外形轮廓）和材质（栏杆的材质）。
图2.17-2

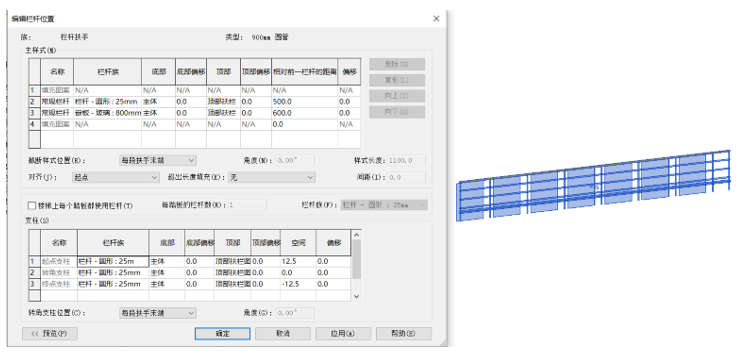

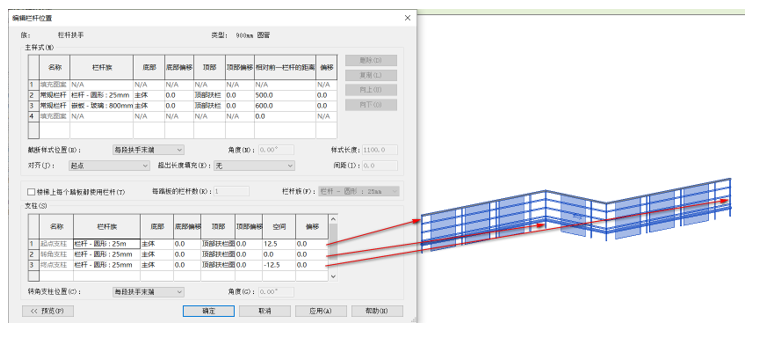

2）栏杆位置。在栏杆的“类型属性”面板下点击“栏杆位置”中的“编辑”，在弹出来的“编辑栏杆位置”面板中分为“主样式”和“支柱”两个面板，主样式中可增加或减少栏杆的数量、更改栏杆的族类型和偏移等，如图2.17-3所示。支柱面板中可更改“起点支柱”、“转角支柱”、“终点支柱”中的样式，其中“空间”是以端点为起始点移动所需要移动的距离，如图2.17-4所示。
图2.17-3
图2.17-4

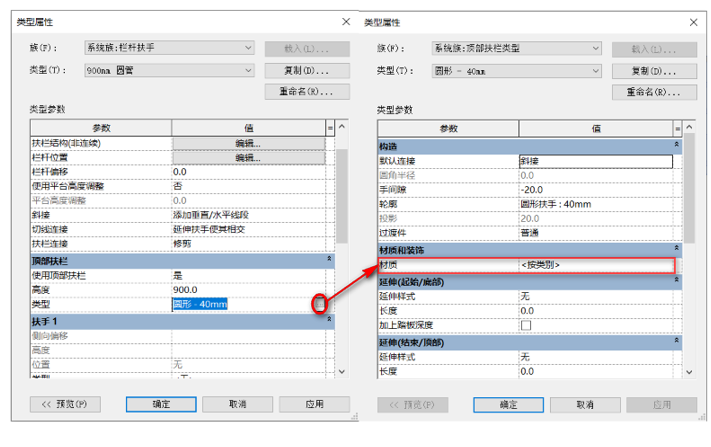

Ⅱ.顶部扶栏。在顶部扶栏面板中可进行栏杆顶部扶手的调节，当调节“顶部扶栏”的“高度”时，其“构造”面板中的“栏杆扶手高度”也会随顶部扶栏“高度”的变化而变化，也可更改顶部扶栏的“类型”。顶部扶栏的材质更改如图2.17-5所示。
图2.17-5

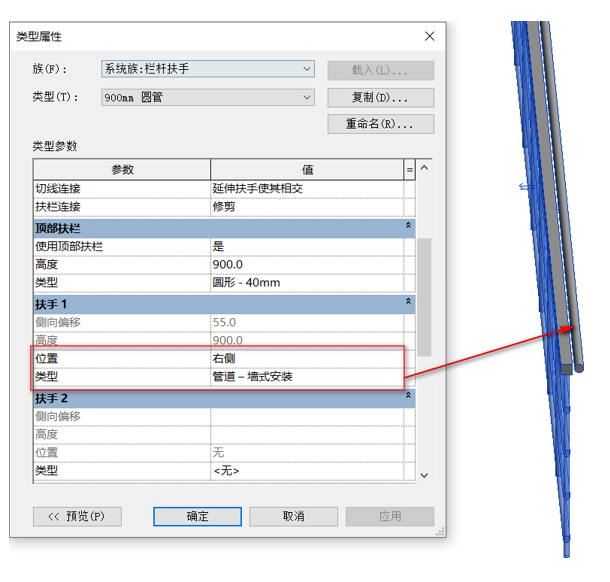

Ⅲ.扶手1、扶手2。可在栏杆顶部扶栏旁增加扶手类型，可更改其扶手的位置和类型，如图2.17-6所示。
图2.17-6
