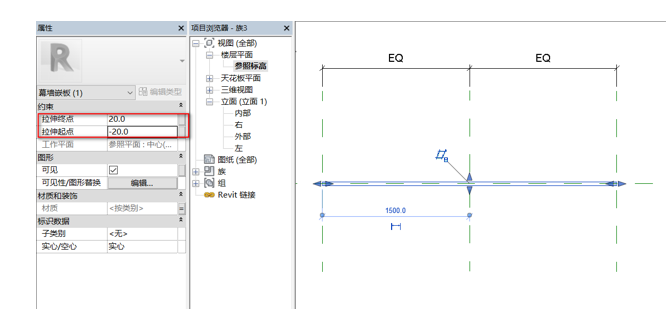

25.切换到“参照标高”平面视图中，在其“属性”面板中编辑“拉伸终点”、“拉伸起点”，如图2.16-29所示。
图2.16-29

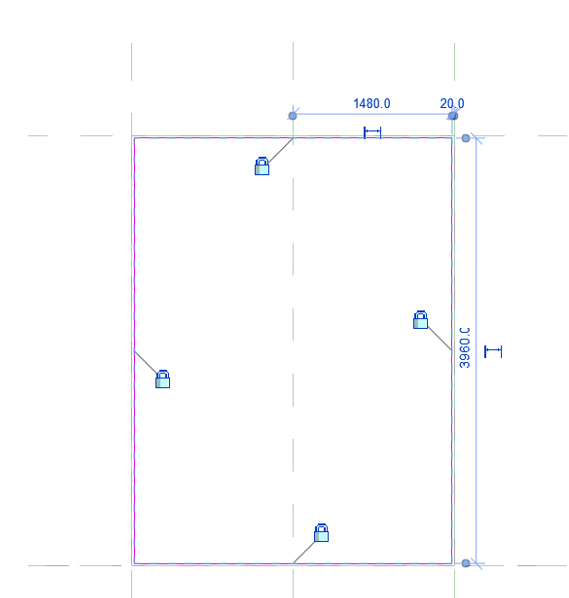

26.绘制玻璃幕墙。切换到“内部”立面视图中，在“创建”选项卡下点击“拉伸”进行绘制玻璃幕墙轮廓，并将其轮廓“锁定”在幕墙嵌板上，点击“完成”，如图2.16-30所示。
图2.16-30

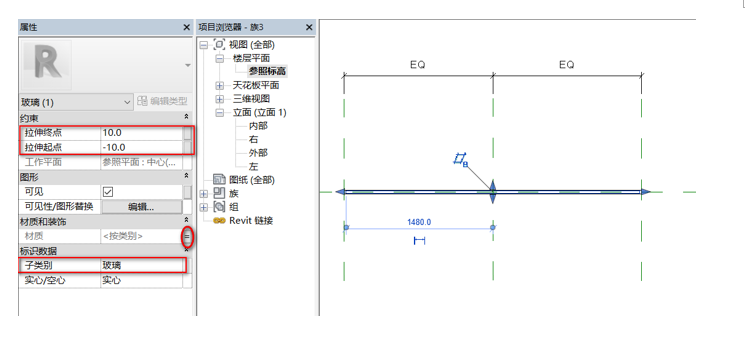

27.切换到“参照标高”平面视图中，在其“属性”面板中编辑“拉伸终点”、“拉伸起点”、“子类别”以及赋予和创建“玻璃”参数标签，如图2.16-31所示。
图2.16-31

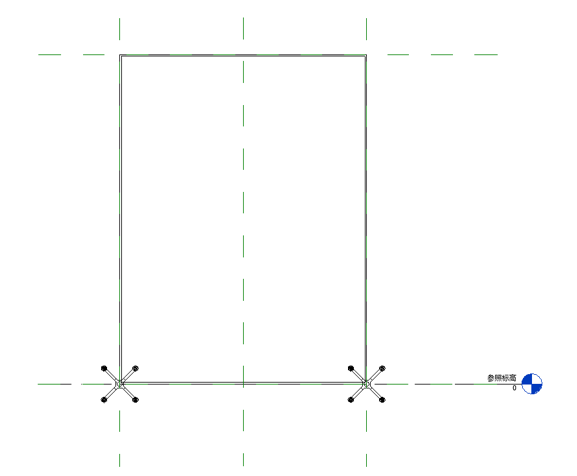

28.载入“驳接爪”。切换到“内部”立面视图中，将“驳接爪”放置到适宜的位置，并使用“对齐”工具将其“锁定”在一定的位置上，如图2.16-32所示，将“驳接爪”的材质“金属外框”关联“金属外框”。
图2.16-32

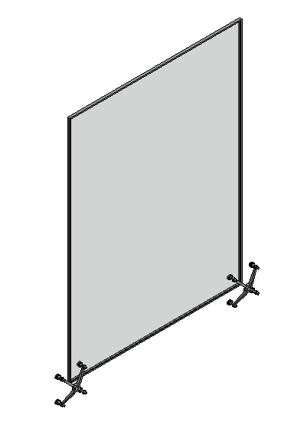

29.带驳接爪幕墙嵌板绘制完成，如图2.16-33所示，将其命名为“带驳接爪幕墙嵌板”保存到计算机本地文件夹内。
图2.16-33
30.创建项目进行验证“带驳接爪幕墙嵌板”是否合理。新建“建筑样板”项目。

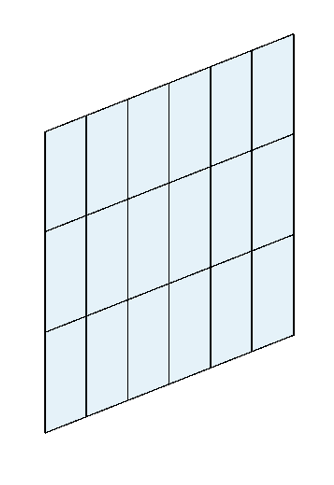

31.在“创建”选项卡下点击“墙”，在“属性”面板中下拉点击“外部玻璃”进行绘制，如图2.16-34所示。
图2.16-34

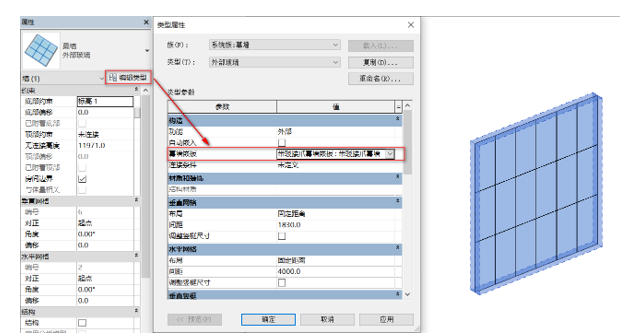

32.载入“带驳接爪幕墙嵌板”，单击幕墙，在“属性”面板中点击“编辑类型”，如图2.16-35所示。
图2.16-35

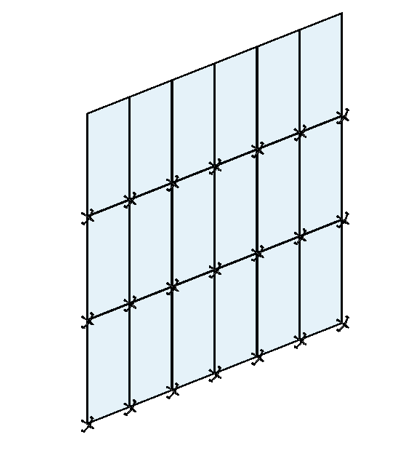

33.完成“带驳接爪幕墙嵌板”的验证，如图2.16-36所示。
图2.16-36
