幕墙窗-单扇竖向平开窗族
01.使用“公制窗-幕墙.rft”族样板新建幕墙单扇竖向平开窗族。

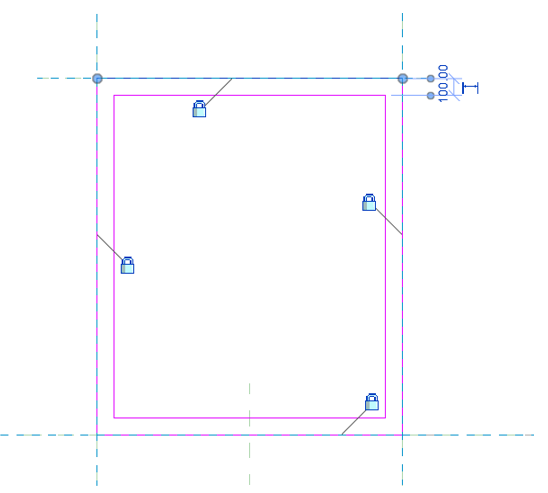

02.创建窗框。在“创建”选项卡下点击“拉伸”进行绘制窗框轮廓并将其“锁定”，点击“完成”，如图2.15-1所示。
图2.15-1 窗框轮廓

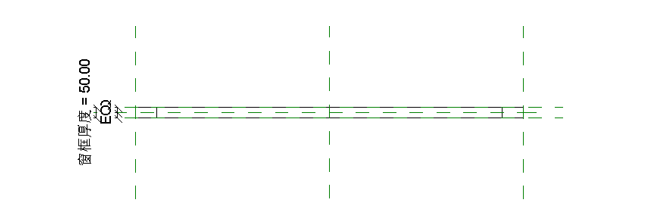

03.在“参照标高”平面视图中创建相应的“参照平面”，对窗框进行“对齐”、“锁定”以及赋予“窗框厚度”参数标签，如图2.15-2所示，并编辑其“子类别”为“框架/竖梃”。
图2.15-2 参照标高

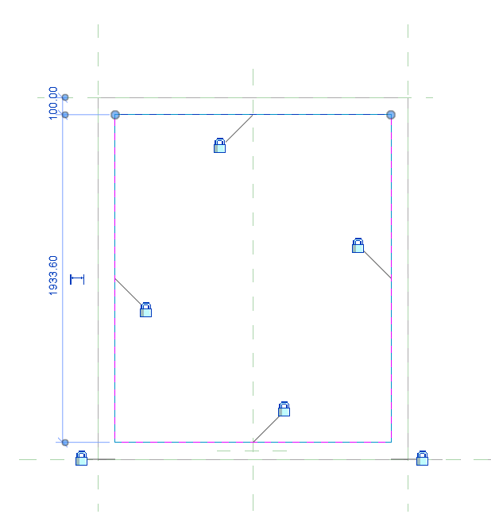

04.绘制玻璃。在“创建”选项卡下点击“拉伸”进行绘制玻璃轮廓，并“锁定”，点击“完成”，如图2.15-3所示，在平面视图中适当调整其厚度并锁定，将其“子类别”设置为“玻璃”。
图2.15-3 玻璃轮廓
05.放置把手。在资源库将“把手族”中载入族中，放置“把手族”，并将其“锁定”至参照平面上。如图2.15-4所示。
图2.15-4 放置把手

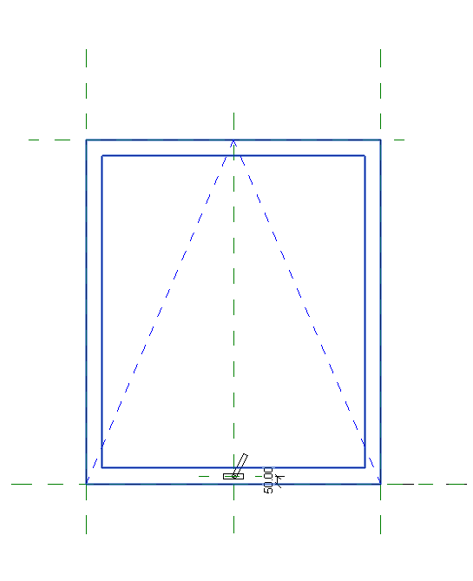

06.添加平开窗平面表达注释线。在“注释”选项卡下点击“符号线”进行绘制窗的平面表达，将其“子类别”改为“隐藏线（投影）”，并将其“锁定”，如图2.15-5所示。
图2.15-5 平面表达

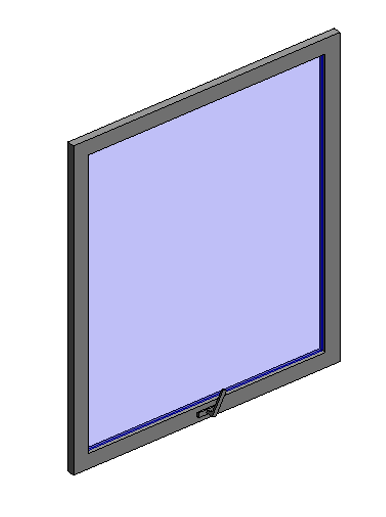

07.绘制完成的单扇竖向平开窗如图2.15-6所示。
图2.15-6 单扇竖向平开窗
