BIM等级考试二级建筑教程 |2.13 转角窗族实例

转角窗族实例

01.点击“文件”选项卡——“新建”——族，在弹出来的新建族对话框中，选择“公制窗.rft”，点击“打开”按钮，创建一个新族。

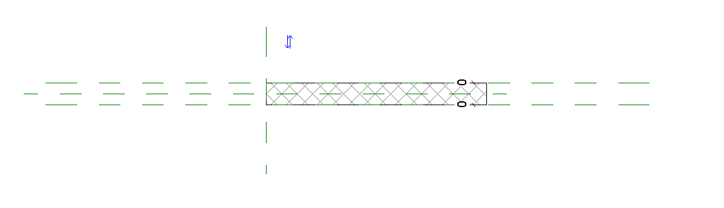

02.删除“洞口剪切”以及多余的“参照平面”，并适当调整墙体，如图2.13-1所示。

图2.13-1  调整墙体

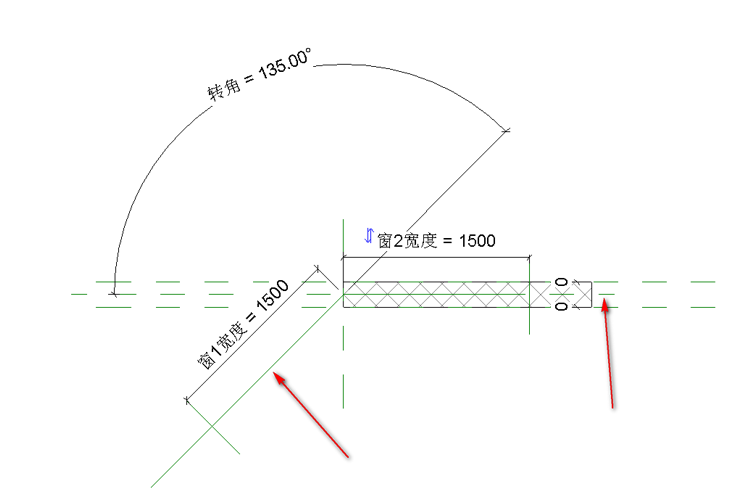

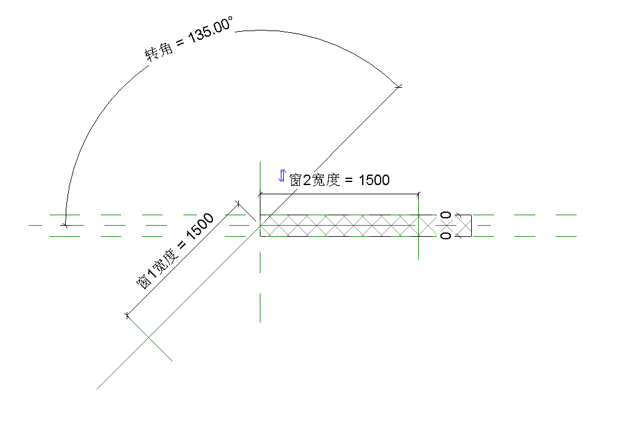

03.绘制旋转窗转角线。在“创建”选项卡下点击“参照线”进行绘制窗1的旋转转角线的绘制，并“对齐”、“锁定”和创建“转角”参数标签，窗2的“参照线”同上，如图2.13-2所示。

图2.13-2  旋转转角线

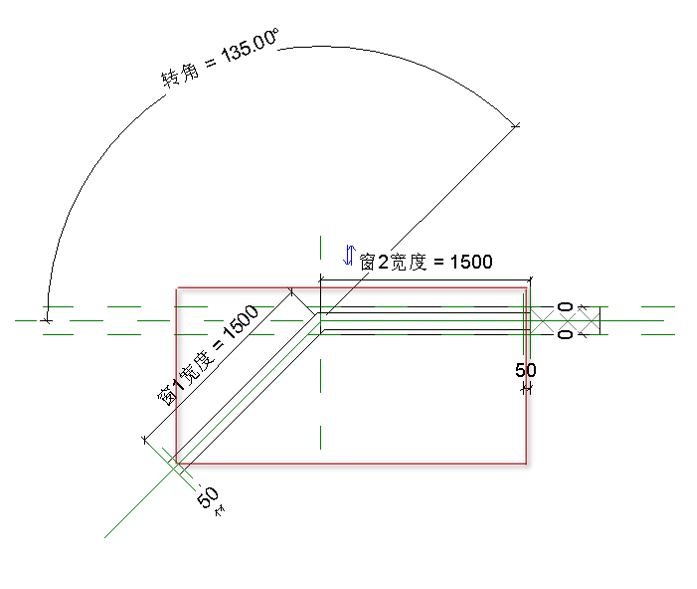

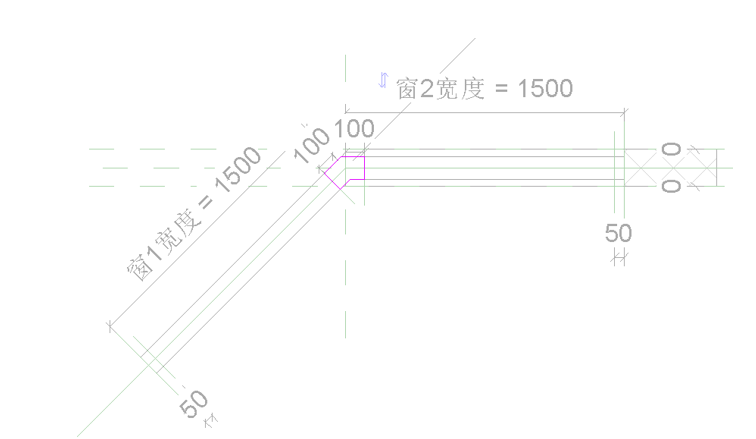

04.创建窗宽度参数标签。在视图中拾取旋转转角线的参照线作为工作平面，然后使用“参照线”进行绘制一条垂直于旋转转角线的参照线，并设置“窗1宽度”、“窗2宽度”参数标签，窗2的创建同上，如图2.13-3所示。

图2.13-3  窗宽度

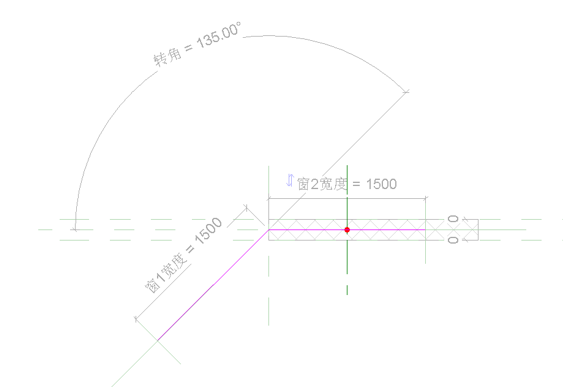

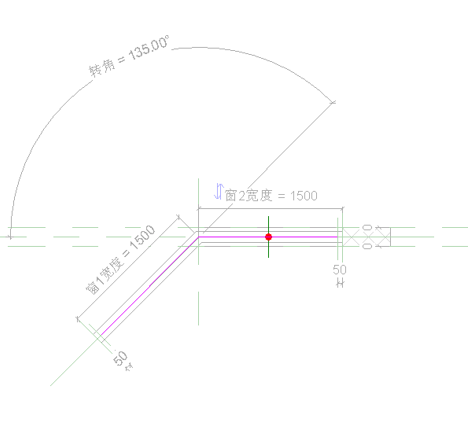

05.绘制洞口路径。在“创建”选项卡下点击“放样”中的“绘制路径”沿着参照线的位置进行绘制放样的路径，并进行“对齐”和“锁定”，点击“完成”，如图2.13-4所示。

图2.13-4  洞口路径

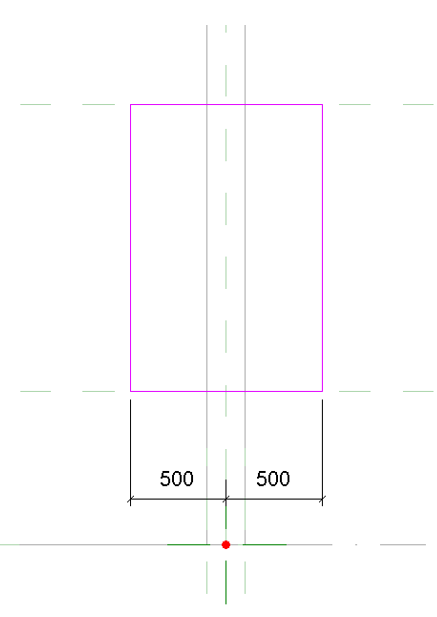

06.编辑洞口轮廓。点击“放样”中的“编辑轮廓”，切换到侧立面视图进行绘制洞口轮廓，并进行相应的“对齐”与“锁定”，点击“完成”，如图2.13-5所示。

图2.13-5  洞口轮廓

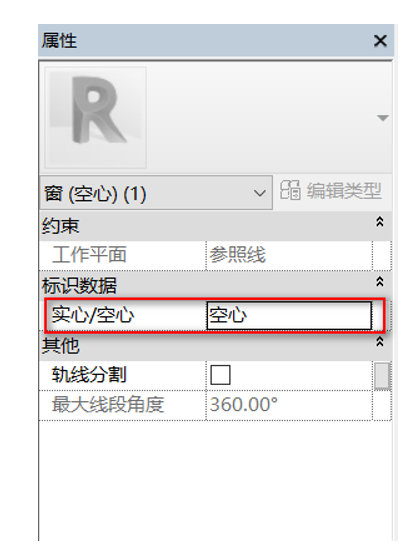

07.在“三维”视图中点击“放样实体”，在“属性”面板中将“实心”改变为“空心”，如图2.13-6所示。

图2.13-6 属性

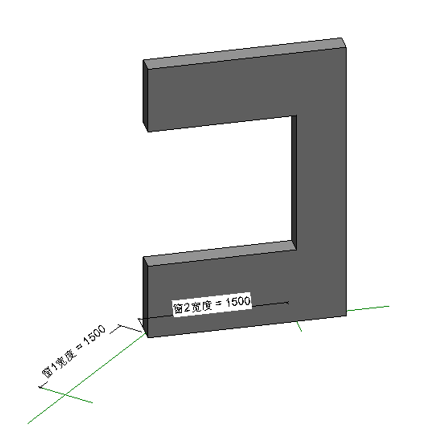

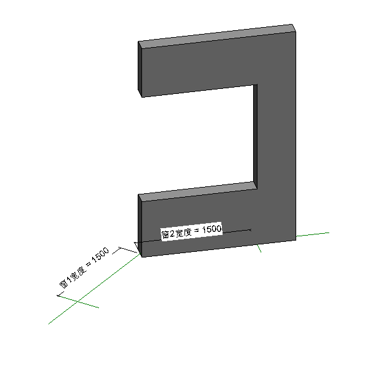

08.剪切洞口。在“修改”面板中点击“剪切”进行墙体与“空心放样实体”的剪切，如图2.13-7所示，此时墙体将被放样洞口剪切出转角窗的洞口。

图2.13-7  剪切洞口

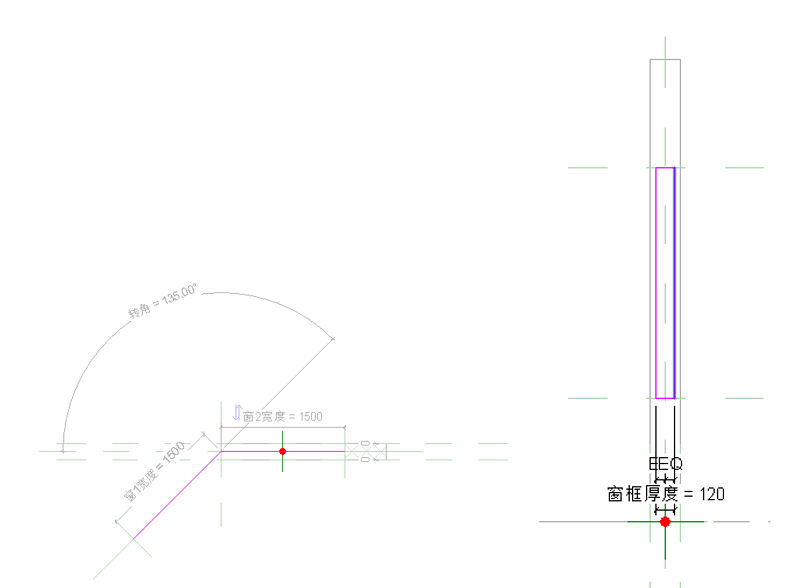

09.绘制窗框。在“创建”选项卡下点击“放样”，并使用“绘制路径”工具进行绘制窗框放样路径，并进行相应的“对齐”与“锁定”，点击“完成”，如图2.13-8所示。再点击“放样”中的“编辑轮廓”，在弹出来的“切换视图”切换到侧立面视图中进行绘制窗框的轮廓，并进行相应的“对齐”、“等分”、“锁定”和创建“窗框厚度”参数标签，点击“完成”，如图2.13-9所示。

                                                                                                                    图2.13-8  窗框路径                                                    图2.13-9  窗框轮廓

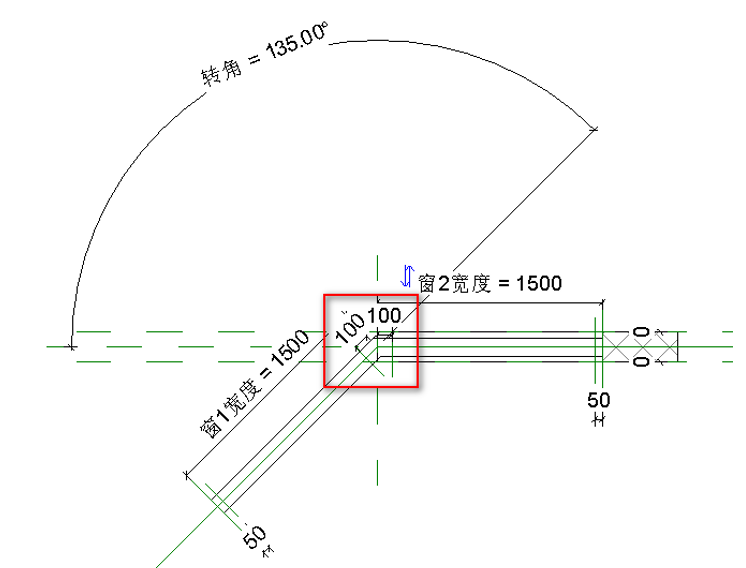

10.定位窗框开洞的位置。在“参照标高”视图中分别设置参照线为“工作平面”并分别在两段参照线上使用“参照线”进行定位窗框开洞的位置，如图2.13-10所示。

图2.13-10  参照线

11.绘制窗框开洞。在“创建”选项卡下点击“放样”，单击“绘制路径”进行绘制，并进行相应的“对齐”与“锁定”，点击“完成”，如图2.13-11所示。再点击“放样”中的“编辑路径”，切换到相应的视图中进行绘制开洞轮廓，并进行相应的“对齐”，“锁定”和赋予“窗框厚度”参数标签，点击“完成”，如图2.13-12所示。在其“属性”面板中将“实心”改为“空心”，如图2.13-13所示。

图2.13-11  窗框开洞路径

图2.13-12  窗框开洞轮廓

图2.13-13

12.绘制竖梃。创建“参照线”定位竖梃的位置，如图2.13-14所示。在“创建”选项卡下点击“拉伸”进行绘制竖梃的轮廓线，并逐一进行“对齐”与“锁定”，点击“完成”，如图2.13-15所示。在“内部”立面视图中进行适当调整其拉伸高度并锁定以及编辑其“属性”。

图2.13-14  竖梃参照线

图2.13-15  竖梃轮廓

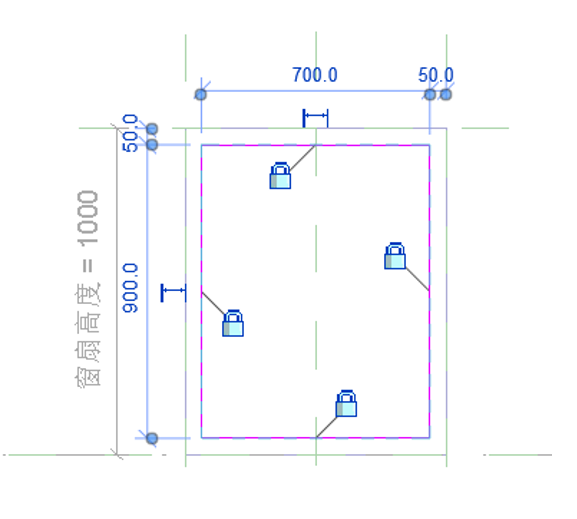

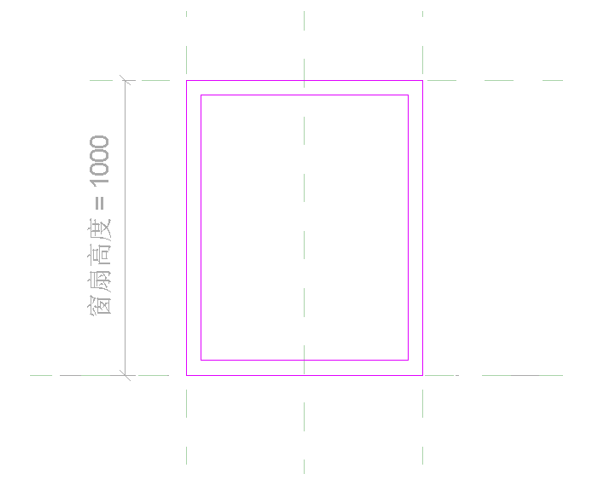

13.创建窗扇边框。使用“公制常规模型.rft”族样板创建窗扇族，在视图中绘制相应的“参照平面”并赋予“窗扇高度”参数标签，点击“拉伸”进行绘制窗扇的轮廓并“锁定”，点击“完成”，如图2.13-16所示。在视图中适当调整窗扇的厚度并“锁定”，并编辑其“子类别”为“框架/竖梃”。

图2.13-16  窗扇边框

14.创建窗扇的玻璃。在“创建”选项卡下点击“拉伸”进行绘制窗扇玻璃的轮廓及“锁定”，点击“完成”，如图2.13-17所示，并编辑其“子类别”为“玻璃”。

图2.13-17  玻璃轮廓

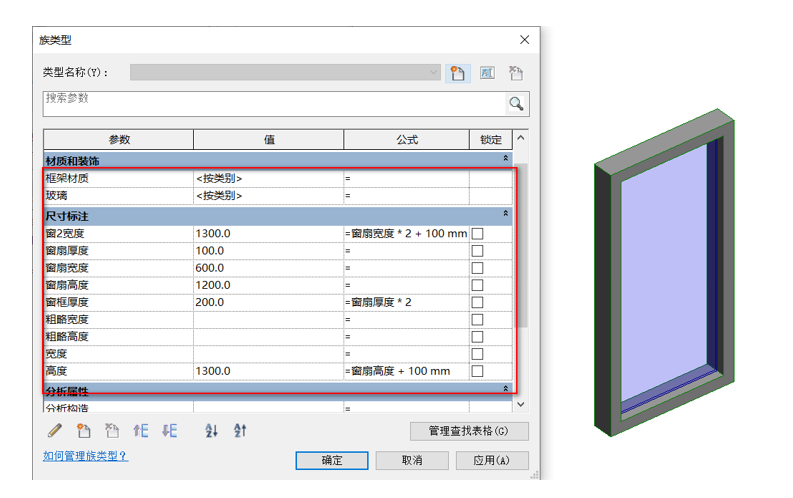

15.窗扇模型绘制完成后，适当编辑其“族类型”，检查模型是否顺利参变，如图2.13-18所示，保存到计算机本地文件夹内。

图2.13-18  族类型

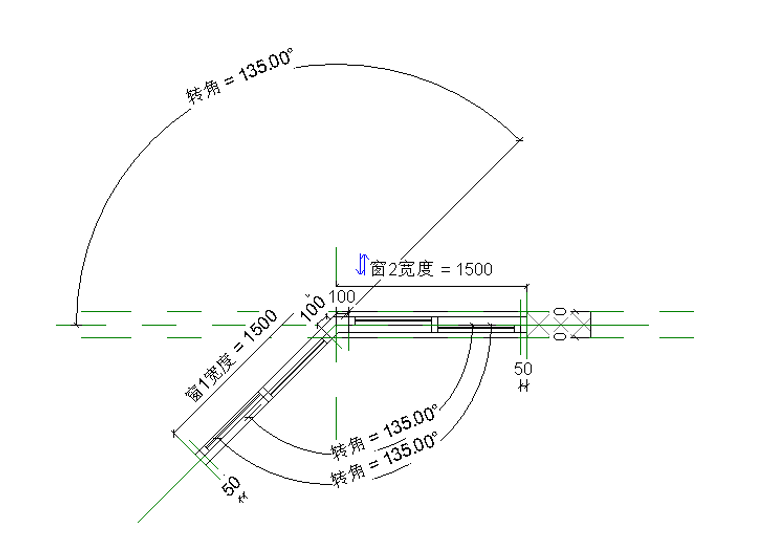

15.放置窗扇。将绘制好的窗扇载入转交窗族中，在平面视图中放置窗扇以及进行相应的“对齐”与“锁定”，使窗扇随参数的变化而变化，如图2.13-19所示。

图2.13-19  放置窗扇

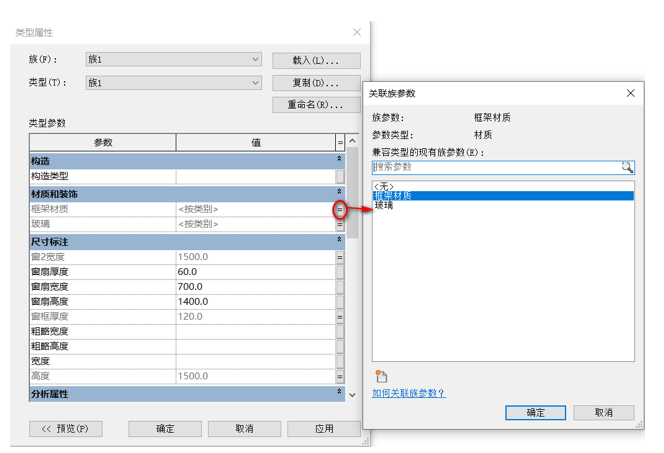

16.参数关联。单击窗扇，在“属性”面板下点击“编辑类型”，在弹出来的“类型属性”面板中进行参数关联，如图2.13-20所示，“框架材质”关联“框架材质”、“玻璃”关联“玻璃”、“窗2宽度”关联“窗2宽度”、“窗框厚度”关联“窗框厚度”。

图2.13-20  参数关联

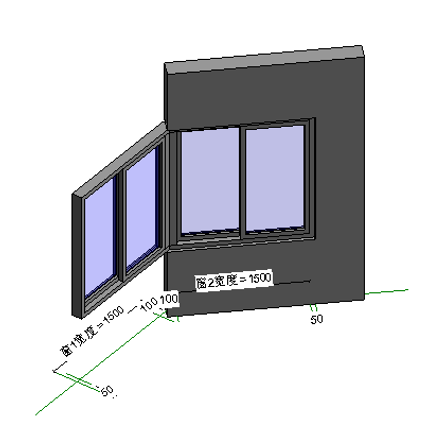

17.转角窗族绘制完成，如图2.13-21所示，保存到计算机本地文件夹内。

图2.13-21  转角窗族
