双扇推拉窗族实例
01.点击“文件”选项卡——“新建”——族，在弹出来的新建族对话框中，选择“公制窗.rft”，点击“打开”按钮，创建一个新族。
02.绘制参照平面。在“参照标高”平面视图中适当绘制参照平面，并对其“对齐等分”和创建“窗框宽度”参数标签，如图2.12-1所示。

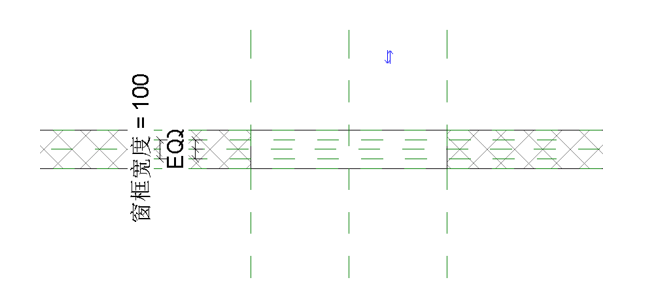

图2.12-1 参照平面
03.绘制窗框路径。在“创建”选项卡下点击“放样”中的“设置”，在弹出来的“工作平面”中选择“拾取一个平面”，拾取一条参照平面，在弹出的“转到视图”中选择要转到的视图，点击“打开视图”，如图2.12-2所示，在视图中进行路径的绘制，并逐一进行“对齐”、“锁定”，点击“完成”，如图2.12-3所示。

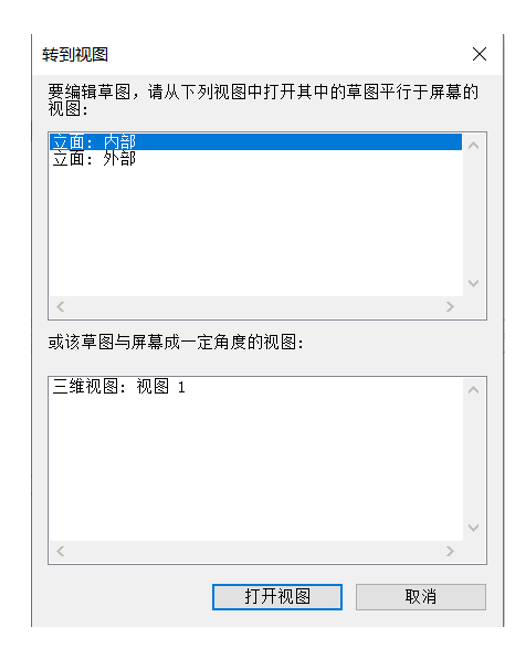

图2.12-2 转到视图

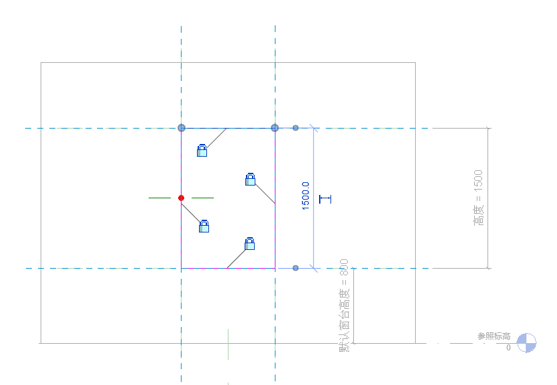

图2.12-3 窗框路径
04.编辑窗框轮廓。在“放样”面板中点击“编辑轮廓”，在弹出来的“转到视图”中选择要转到的视图（参照标高），点击“打开视图”。在视图中绘制窗框的轮廓，并对其轮廓进行“对齐”、“锁定”并添加“窗框厚度”参数标签，点击“完成”，如图2.12-4所示。
图2.12-4 窗框轮廓
05.绘制窗扇轮廓。在平面视图中使用参照平面进行定位窗扇的位置并进行“对齐”和“等分”。接着在“创建”选项卡下点击“拉伸”，设置“工作平面”拾取参照平面作为工作平面，在视图中先绘制半边“窗扇轮廓”并分别进行“对齐”和“锁定”同时编辑其窗扇的“属性”，点击“完成”，在视图中进行对“框架”适当的调整并锁定，同时编辑其窗扇的子类别“属性”，如图2.12-5所示。另一半窗扇同上。

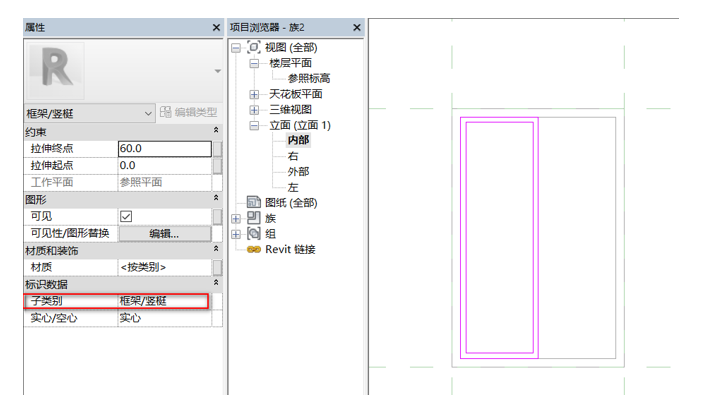

图2.12-5 窗扇轮廓
06.绘制玻璃。在“创建”项目卡下点击“拉伸”进行对玻璃轮廓的绘制并进行“锁定”和编辑其玻璃的子类别“属性”，点击“完成”，如图2.12-6所示，在“内部”视图中进行对玻璃高度进行适当的调整并锁定。

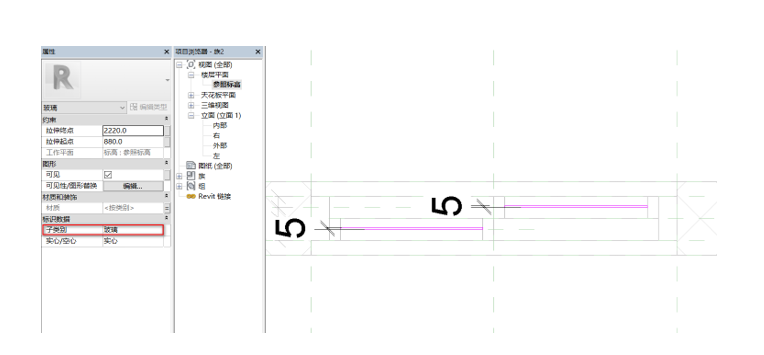

图2.12-6 玻璃
07.完成双扇推拉窗族的绘制，如图2.12-7所示。

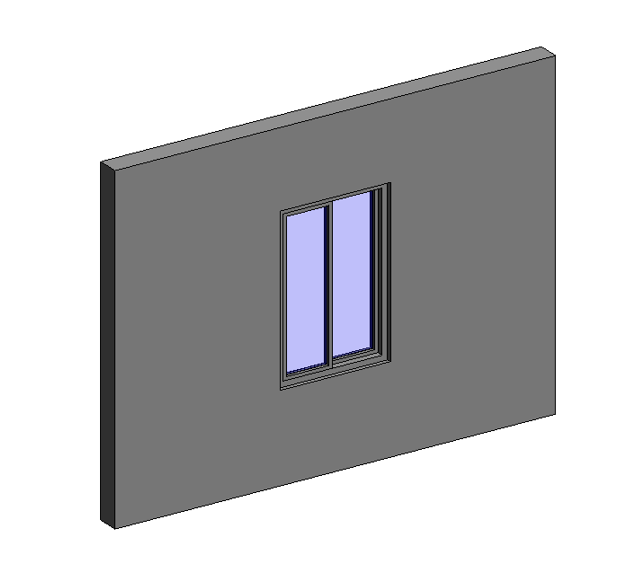

图2.12-7 双扇推拉窗
