普通门族实例——平面表达
平面表达：在门族和窗族中不仅要绘制三维模型实体，还需要绘制平面的表达符号，以方便在平面视图中方便辨认图形。
对于门族平面表达，需创建“门板”以及“开门弧线”作为平面表达，用以在视图平面中看到简化的门族图形表达。
01.在Revit中打开上一章节所绘制的“门族.rft”。

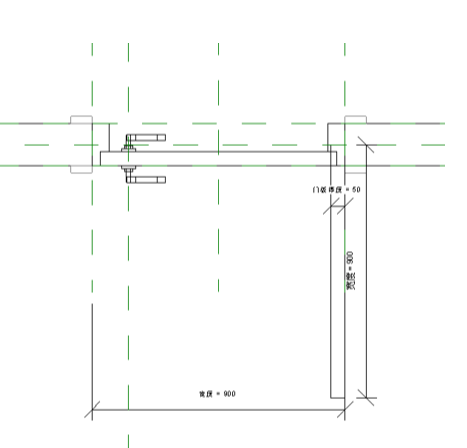

02.绘制门板平面表达符号。在“注释”选项卡中点击“符号线”进行绘制门板符号，并进行“对齐”、“锁定”以及赋予“门板厚度”、“宽度”的参数类型，如图2.10-1所示。
图2.10-1 门板位置

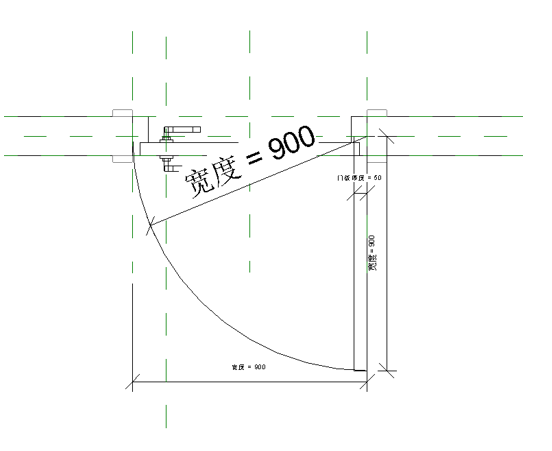

03.绘制开门弧线。点击“符号线”中的“起点-终点-半径弧”进行绘制开门弧线，勾选“中心标记可见”，然后进行对弧线的“对齐”、“锁定”以及赋予“宽度”的参数类型，如图2.10-2所示。
图2.10-2 开门弧线

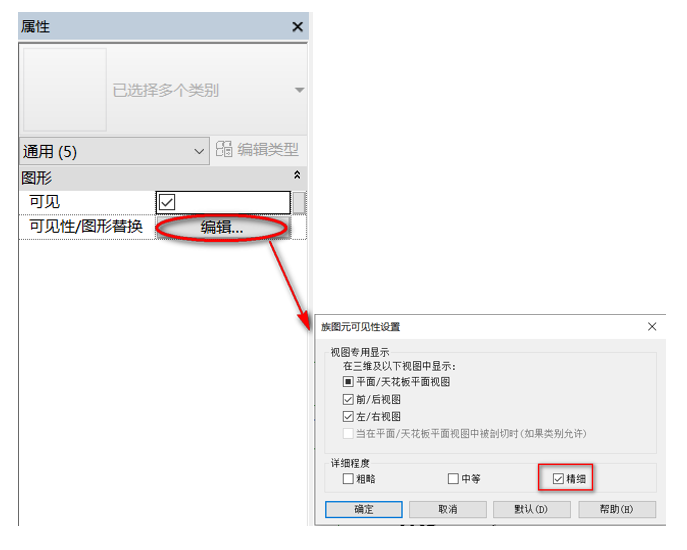

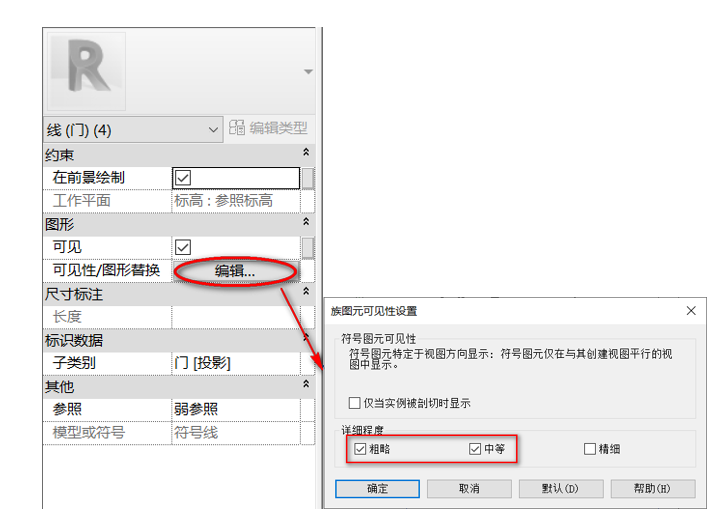

04.编辑“可见性/图形替换”。选择绘制好的弧线和门板位置，在“属性”面板下点击“可见性/图形替换”的“编辑”，使门的二维注释线在项目环境中仅出现于视图的详细程度为“粗略”和“中等”时显示，如图2.10-3a所示。同理选择门的三维实体构件，并在“属性”面板下点击“可见性/图形替换”的“编辑”，使门的三维模型在项目环境中仅出现于视图的详细程度为“精细”时显示。如图2.10-3b所示。完成后保存族到计算机本地文件夹内。
a）
b）
图2.10-3 族图元可见性设置
04.创建项目进行对“门族.rft”的验证。使用“建筑样板”新建项目，并在平面视图中绘制一面墙体，并把绘制好的门族载入到项目中，在墙体上进行放置“门族”，并调整其精细程度进行查看门族的显示状态，如图2.10-4所示。
图2.10-4门在不同精细程度中的显示区别
