BIM实施计划 | 某一幼项目设计BIM 实施计划冲突检测与三维管线综合

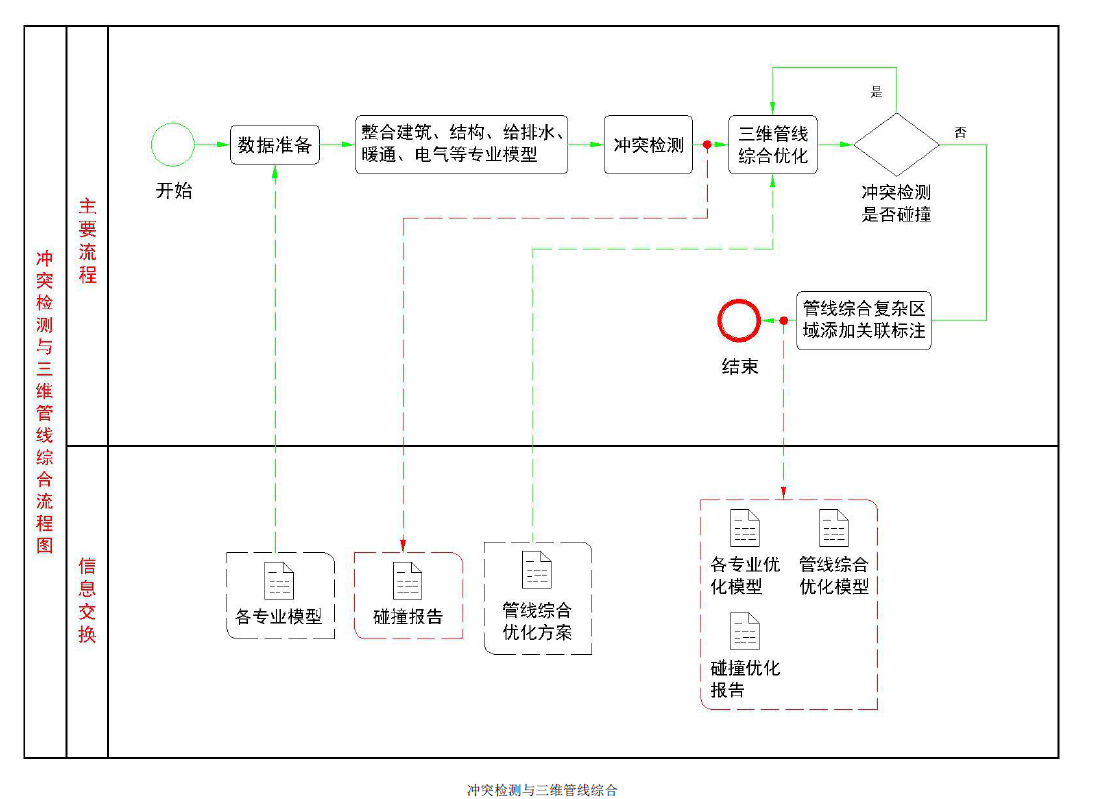

(4). 冲突检测与三维管线综合

应用 BIM 技术检查施工图设计阶段各专业模型，以避免空间冲突与碰撞，防止设计错误传递到施工阶段或造成安装工程的返工。

A. 主要工作内容：

 收集准确的数据。

 整合建筑、结构、给排水、暖通、电气、幕墙、装饰、景观等专业模型，形成整合的 BIM 模型。

 设定冲突检测及管线综合的基本原则，使用 BIM 软件等手段，检查发现并调整建筑信息模型中的冲突和碰撞。

B. 主要工作成果：

调整后的各专业模型、管线综合优化模型及碰撞优化报告等。

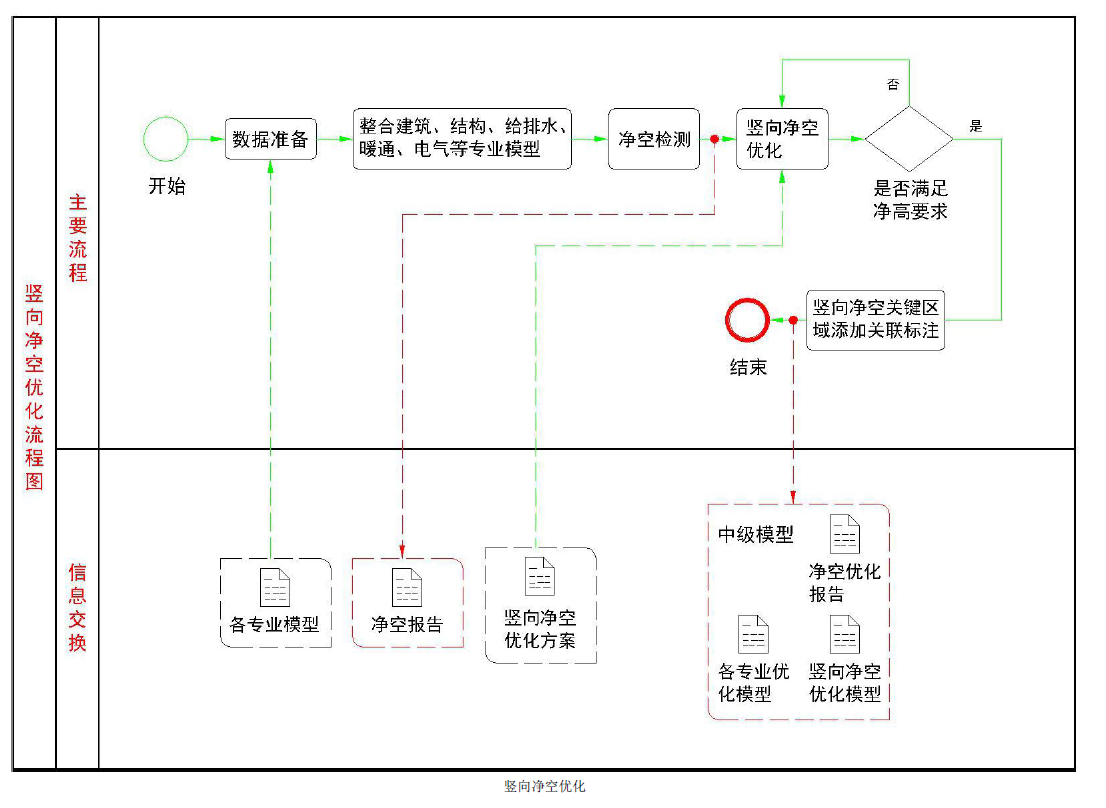

(5). 竖向净空优化

竖向净空优化的主要目的是基于各专业模型，优化建筑结构布置以及机电管线排布方案，对建筑物最终的竖向设计空间进行检测分析，并给出最优的净空高度。

C. 主要工作内容：

 收集准确的数据。

 确定总体净空需求，尤其是关键部位的净空需求。

 以满足净空要求及施工可行性、经济性为目标，利用 BIM 软件等手段，调整各专业的管线排布模型，合理提升净空高度。

 将调整后的建筑信息模型以及净空分析文件提交确认。

D. 主要工作成果：

 满足净空要求的各专业模型、竖向净空优化模型。

 净空分析文件。
