本期《走进Parasolid》系列主要介绍局部操作。局部操作是指在针对几何体特定的拓扑面或者一堆拓扑面进行的操作。因此对模型几何的变更会自然而然的改变模型的拓扑结构，Parasolid的强大能力会处理一些自相交的区域，不过不是所有的变更，Parasolid都会给你兜底，所以在局部操作之后如果继续进行后续建模需要检查下本次操作的结果是否符合预期。

Offset，即偏移，是Parasolid局部操作的基础，其衍生出镂空与加厚等等操作。用户可以选择在上述操作中去修复一些拓扑退化问题，这些修复信息会体现在Parasolid Report里。Offset是几何建模中比较常见的操作，也是最能体现几何引擎如何解决自交及延伸能力的方法。

腿腿教学网-技术分享 | 走进Parasolid：Offset不是字面理解那么简单

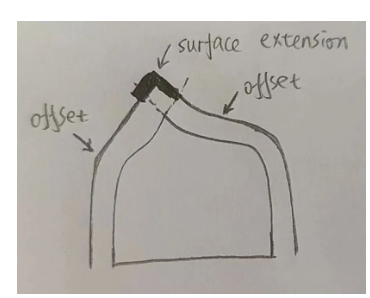

（手绘，加粗部分为Offset Surface的曲面延伸部分）

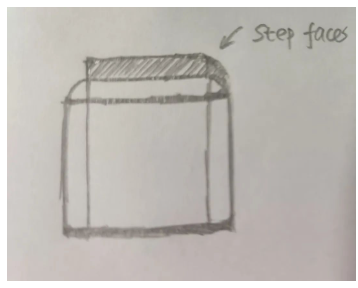

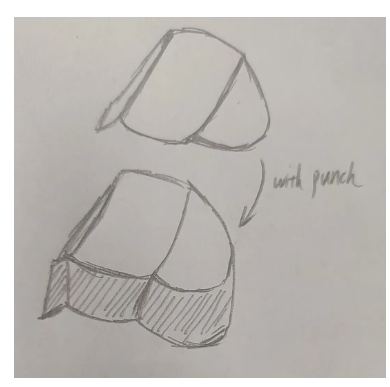

（手绘，阴影部分为Surface Offset向上

抬升形成Step faces）

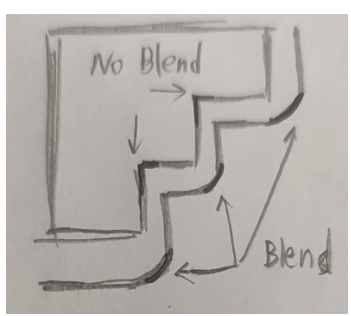

（手绘，Offset还可以顺便倒个圆角）

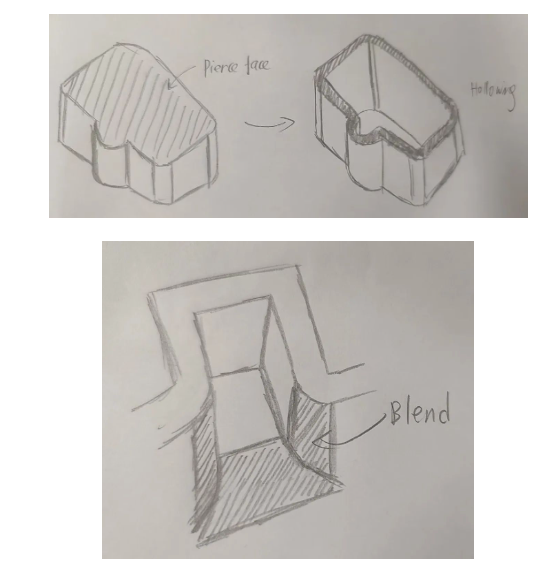

Hollowing，即挖空，是基于Offset的操作，在一个实体（solid body）中创建一个空心（void）区域。Hollowing会涉及到多个拓扑面，但请注意，不同的拓扑面可能会有不同的偏移量，Hollowing的操作面被称为pierce faces。强大的是，Parasolid在做Hollowing时还可以针对凸边倒圆角。
