ArchiCAD怎么画楼梯？ArchiCAD小技巧：标高工具在楼梯的运用
本文源自公众号：广东重工院BIM中心
今日份小技巧：标高工具在楼梯的运用
默认快捷键 ：无
楼层标高标注工具的具体位置：界面最左边竖向菜单栏 - 文档 - 楼层标高标注工具
楼梯工具的具体位置：界面最左边竖向菜单栏 - 设计 - 楼梯工具
使用楼梯工具绘制楼梯：双击楼梯工具，在楼梯默认设置框中设置好楼梯的参数，然后绘制楼梯。

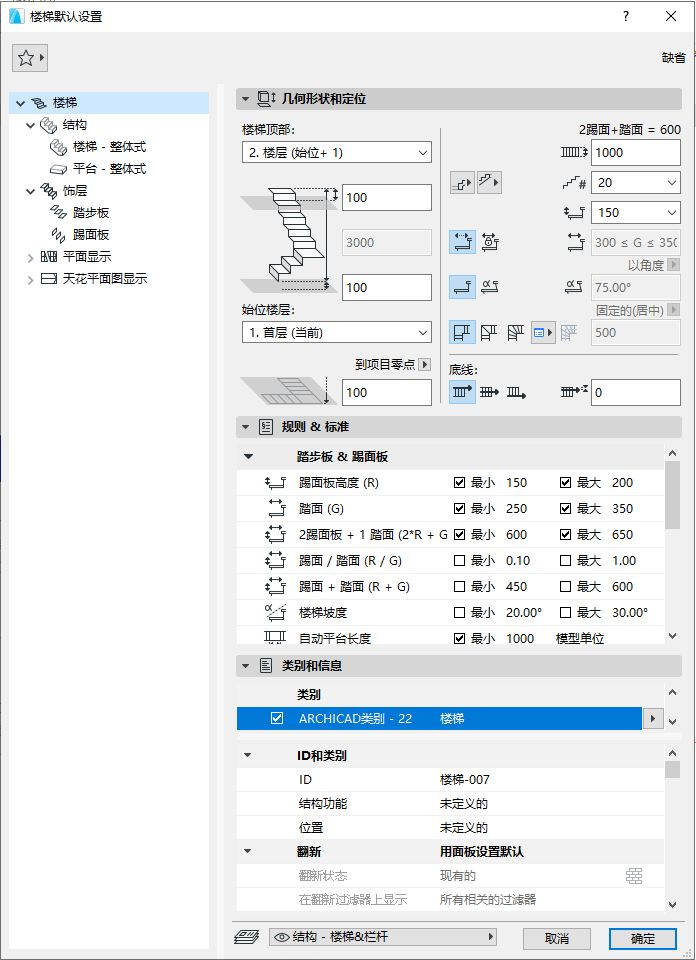

（ 楼梯默认设置框如上图所示 ）
楼梯绘制好后，找到 楼层标高标注工具 ，将鼠标箭头放置在踏板上，键盘按一下 Tab键 ，鼠标就会拾取踏面，然后鼠标左键点击一下踏板，即可拾取踏板的标高。
（ 楼层标高标注工具如上图所示 ）

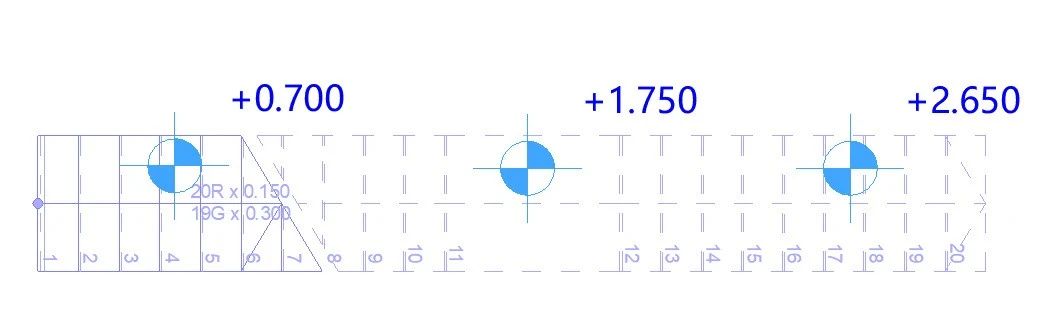

（ 最终结果如上图所示 ）
以下有两种情况 楼层标高标注工具 无法拾取到楼梯踏面高度。
选择 楼层标高标注工具 后不按 Tab键 ，直接点击楼梯，是无法拾取到踏面高度的。
选择选择 楼层标高标注工具 ，按了 Tab键 拾取踏面后，移动了鼠标再点击楼梯踏面，是无法无法拾取到踏面高度的。
