今日份小技巧：绘制异形楼梯
默认快捷键 ：无
首先打开ARCHICAD软件，然后找到多义线工具，使用多义线工具将楼梯形状绘制出来。(以下教程将以下图案例为准)

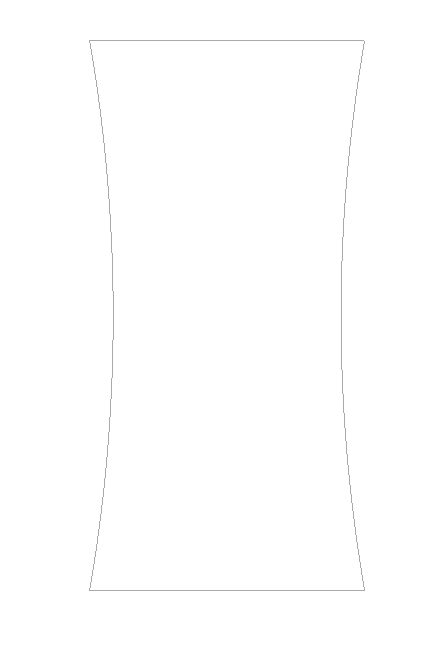

( 楼梯形状示意图)
( “多义线工具 ” 如上图所示)
绘制出楼梯形状后，双击楼梯工具，在楼梯设置面板中设置好楼梯参数。

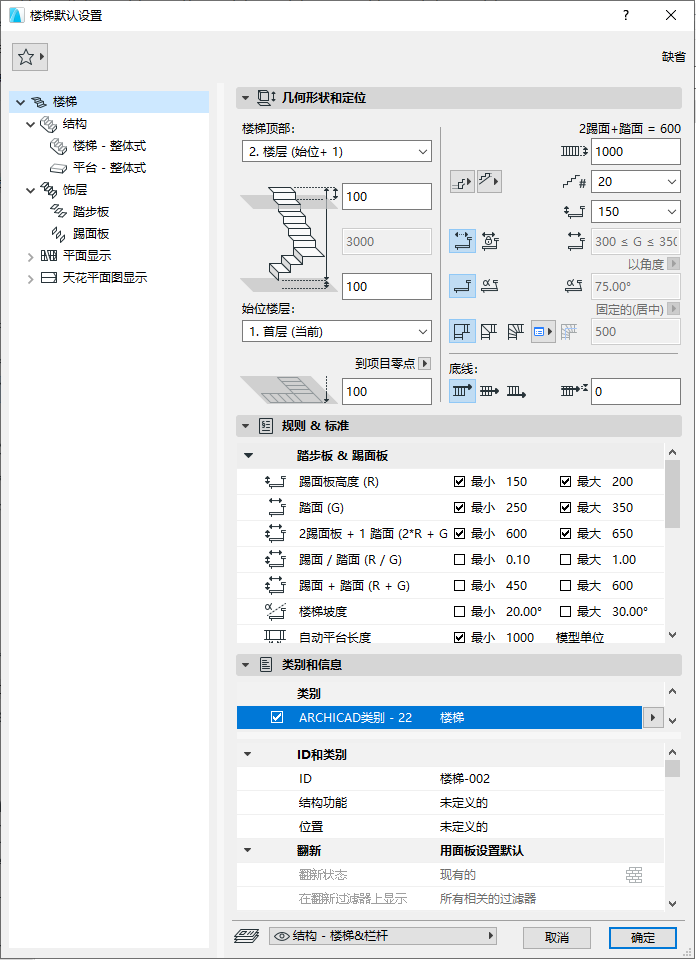

( “楼梯设置面板 ” 如上图所示)

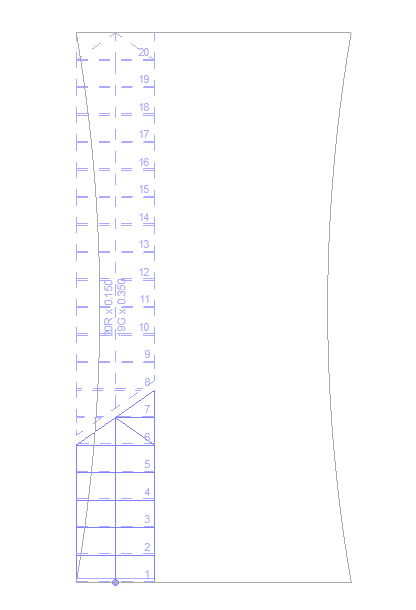

设置好楼梯参数后点击确定，在楼梯起点位置向楼梯终点位置绘制一道直跑楼梯（如下图所示）。
( 绘制楼梯步骤示意图 )

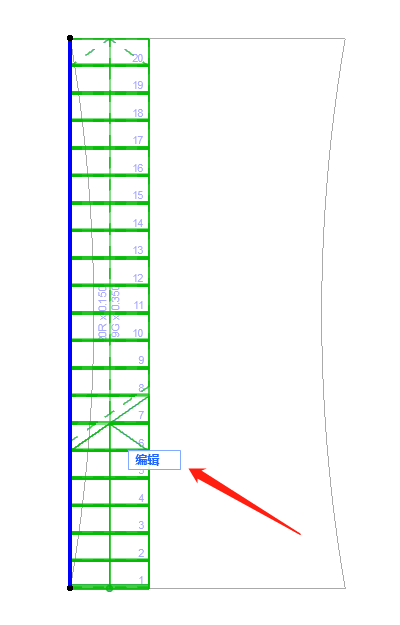

绘制好楼梯后，点击楼梯会出现一个 “ 编辑 ” 选项，点击编辑选项（如下图所示）。
( 绘制楼梯步骤示意图 )

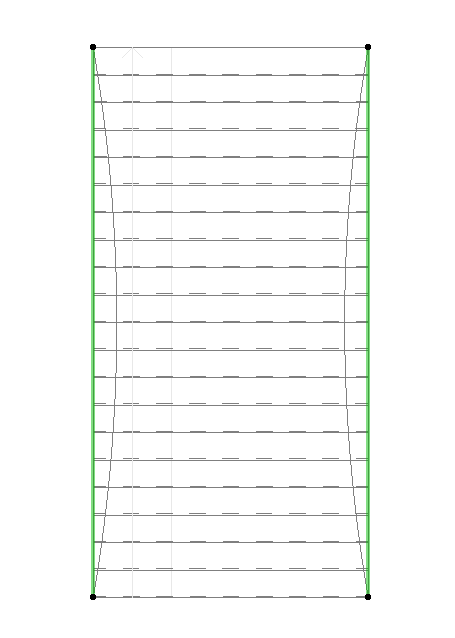

点击编辑选项后，点击楼梯，将楼梯宽度拉升到合适的位置（如下图所示）。
( 绘制楼梯步骤示意图 )
接着将楼梯弧形绘制出来，点击楼梯需要画成弧形的边，点击这条边的中点，在出现的小面板中选择 “ 曲边 ” 选项，然后将这条边移到相应的位置（具体操作可观看视频）。
( “ 曲边 ” 选项位置如上图所示 )
另一边的弧形也是一样的操作方法，这样我们的楼梯就画好了。

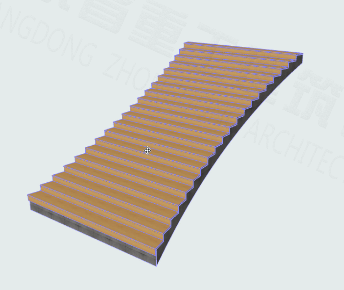

( 楼梯三维示意图 )
接下来我们绘制旋转楼梯，首先使用弧/圆工具绘制一个圆形，然后双击楼梯工具，在楼梯设置面板中设置好楼梯参数后点击确定。接着点击楼梯起点，然后在出现的小面板中选择 “ 三点定义的弧 ” 选项。

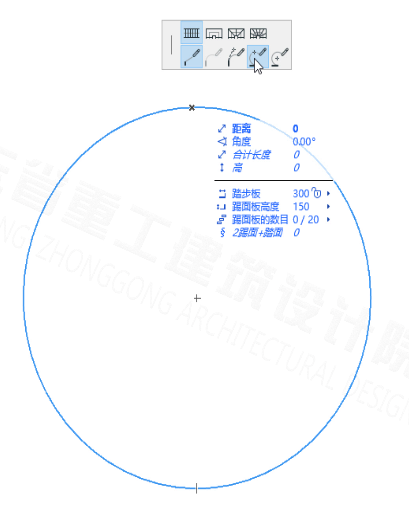

( 旋转楼梯示意图 )
( “ 三点定义的弧 ”选项位置如上图所示 )
选择 “ 三点定义的弧 ” 选项后，点击圆形线上的任意一个位置，接着再点击圆形线上的另一个位置，然后右键点击确定，这样我们的旋转楼梯就画好了。

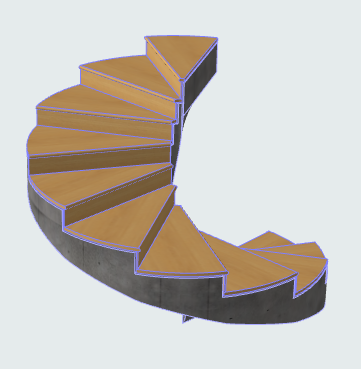

( 旋转楼梯三维示意图 )
