ArchiCAD怎么画百叶窗？ArchiCAD小技巧：使用窗工具绘制百叶窗
来源：广东重工院BIM中心
今日份小技巧：使用窗工具绘制百叶窗
默认快捷键 ：无
窗工具的具体位置：界面最左边竖向菜单栏 - 设计 - 窗工具
墙工具的具体位置：界面最左边竖向菜单栏 - 设计 - 墙工具

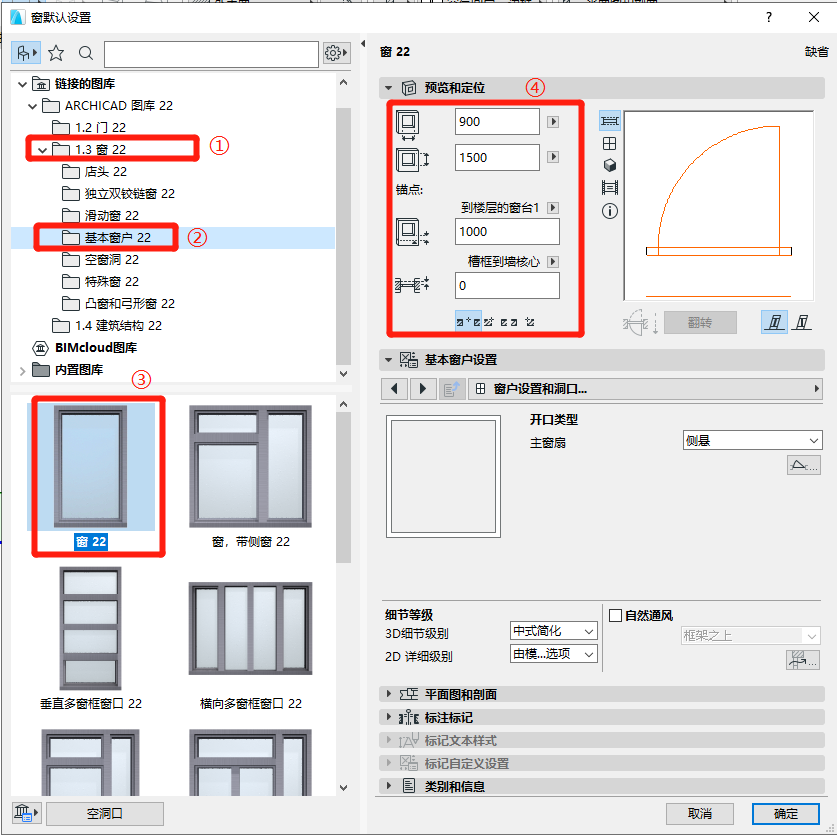

首先使用墙工具，绘制一道墙体。然后双击窗工具，调出 “窗默认设置面板 ” ，在ARCHICAD图库中找到基本窗户选项，在基本窗户选项中选择窗22，输入窗户的参数后，点击确定，将窗户放置在墙上。
（ 窗默认设置面板上图所示 ）

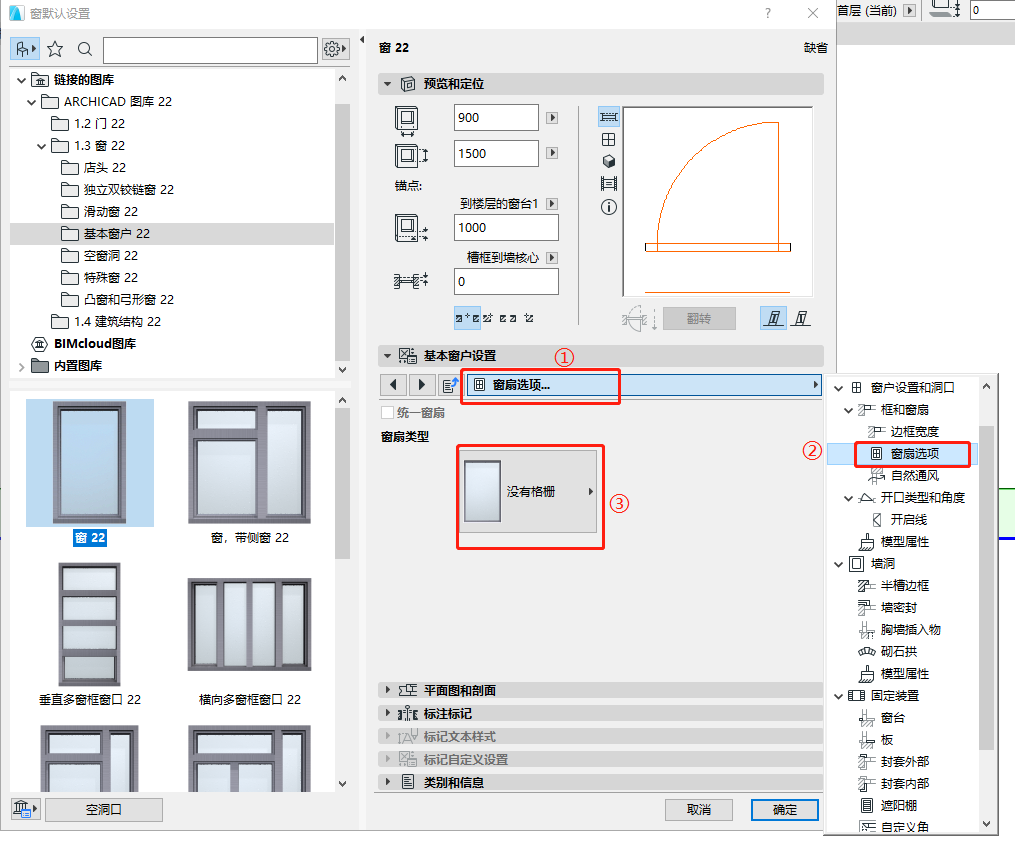

我们选择绘制好的普通窗户，调出 “窗默认设置面板 ” ，在 “ 基本窗户设置 ” 选项中找到 “ 窗扇选项 ” ，然后在 “ 窗扇类型 ” 选项中选择换气扇。
（ 选择换气扇操作顺序如上图所示 ）

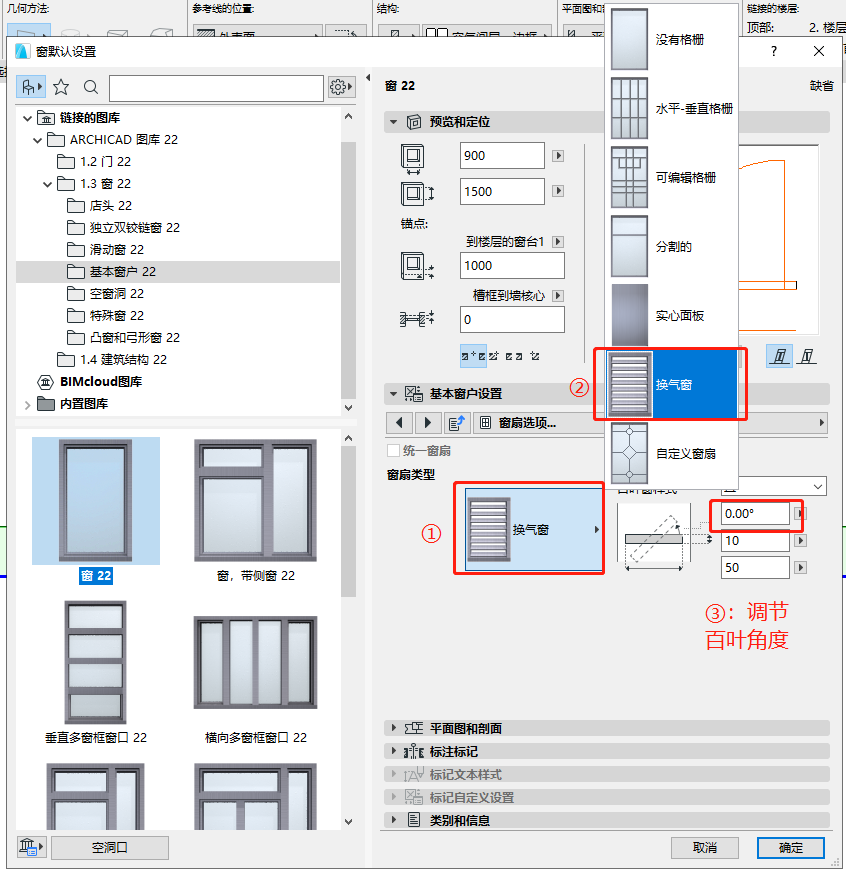

这时我们得到的百叶不是倾斜的，我们在窗扇类型选项中找到调节百叶角度的选项，输入45°。
（ 调节百叶角度操作顺序如上图所示 ）

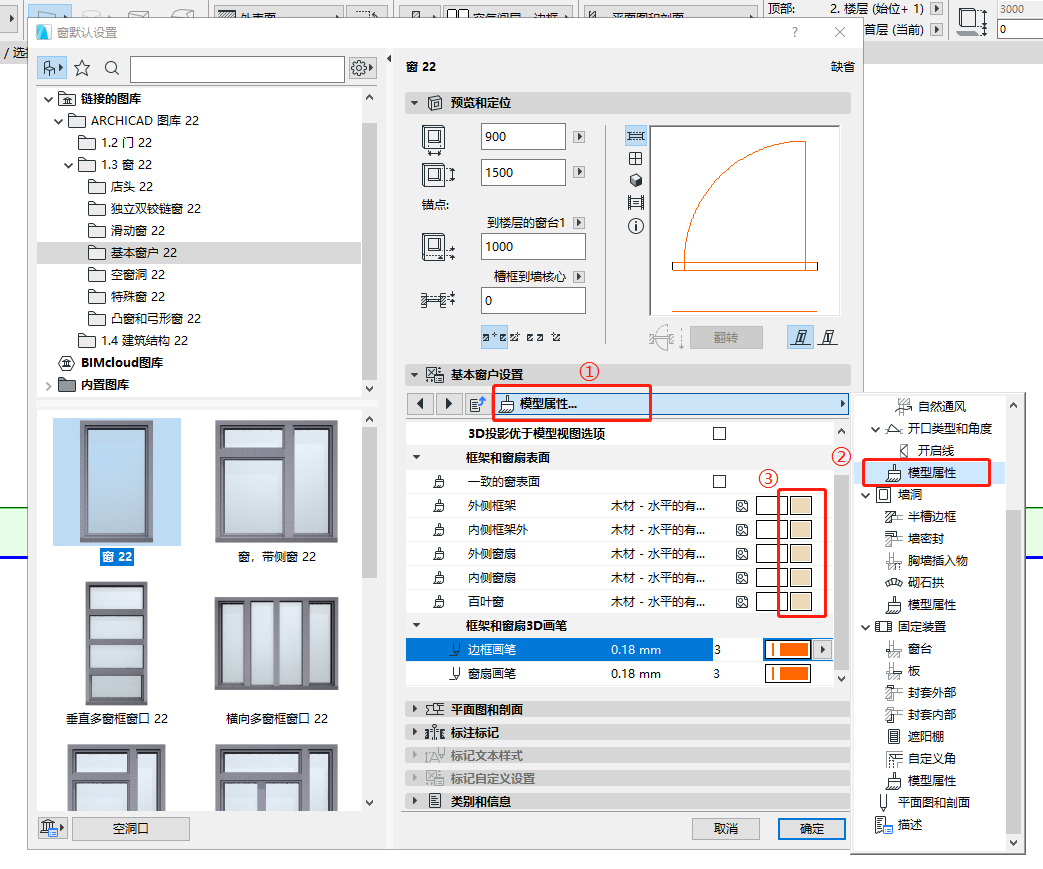

我们选择绘制好的百叶窗户，调出 “窗默认设置面板 ” ，在 “ 基本窗户设置 ” 选项中找到 “ 模型属性 ” ，然后在 “ 框架和窗扇表面 ” 选项中就可以修改百叶窗的颜色了，这样我们的百叶窗就绘制好了。
（ 修改百叶窗颜色操作顺序如上图所示 ）

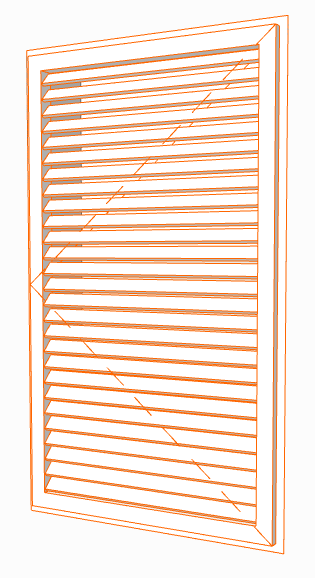

（ 绘制好的百叶如上图所示 ）
