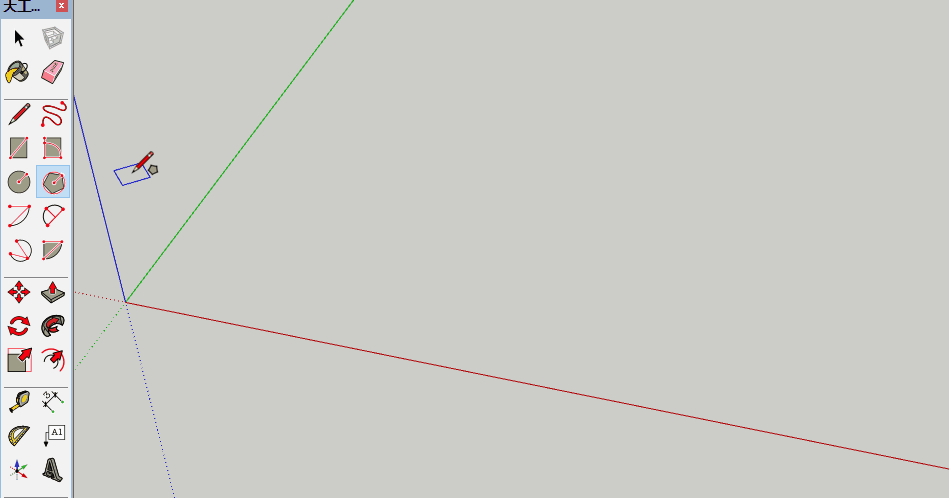

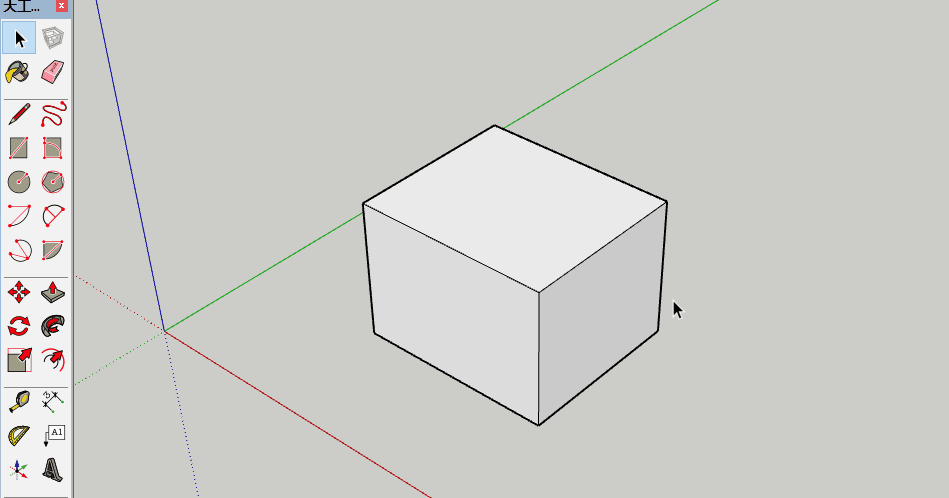

多边形工具

绘制多边形图元。

工具操作

点击放置中心点。

从中心点向外移动光标以定义半径。

点击完成多边形的绘制。

Esc = 取消操作。

功能键

Ctrl '+' 或 Ctrl '-' = 更改段数

按住 Shift = 锁定推导

Ctrl（第二次点击之前） = 在多边形的内切圆半径与外切圆半径之间切换

箭头键（第一次点击之前） = 锁定表面法线（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行）

箭头键（第一次点击之后） = 将绘图方向锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直）

圆弧工具

绘制圆弧图元。

工具操作

点击定义圆弧的圆心。视需要，可点击并拖动第一个点，以设置绘制平面。

移动光标定义第一个圆弧点或输入半径。

点击设置第一个圆弧点。

移动量角器导引周围的光标或输入角度。

点击设置第二个圆弧点。

Esc = 取消操作。

功能键

Ctrl '+' 或 Ctrl '-' = 更改段数

按住 Shift = 锁定推导

箭头键（第一次点击之前） = 锁定量角器旋转轴线方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行）

箭头键（第一次点击之后） = 将绘图方向锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直

两点圆弧工具

绘制两点圆弧实体。

工具操作

点击设置圆弧的起点。

移动光标。

点击圆弧终点或输入值。

移动垂直于行的光标设置凹凸距离或输入值。

点击完成圆弧的绘制。

Esc = 取消操作。

功能键

Ctrl '+' 或 Ctrl '-' = 更改段数

Shift = 将工具锁定到当前推导方向

箭头键 = 将绘图方向锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直）

三点圆弧工具

绘制三点圆弧实体。

工具操作

点击设置圆弧的起点。

从起点移开光标。

单击以设置第二个点。圆弧将始终通过该点。

将光标移动至端点。测量框中将出现一个角度，您可输入一个准确的值。

点击完成圆弧的绘制。

Esc = 取消操作。

功能键

Ctrl '+' 或 Ctrl '-' = 更改段数

Shift = 将工具锁定到任何点的当前推导方向。

箭头键 = 将绘图方向锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直）

扇形工具

绘制扇形实体。

工具操作

点击定义扇形的圆心。视需要，可点击并拖动第一个点，以设置绘制平面。

移动光标定义第一个圆弧点或输入半径。

点击设置第一个圆弧点。

移动量角器导引周围的光标或输入角度。

点击设置第二个圆弧点。

Esc = 取消操作。

功能键

Ctrl '+' 或 Ctrl '-' = 更改段数

按住 Shift = 锁定推导

箭头键（第一次点击之前） = 锁定量角器旋转轴线方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行）

箭头键（第一次点击之后） = 将绘图方向锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直）

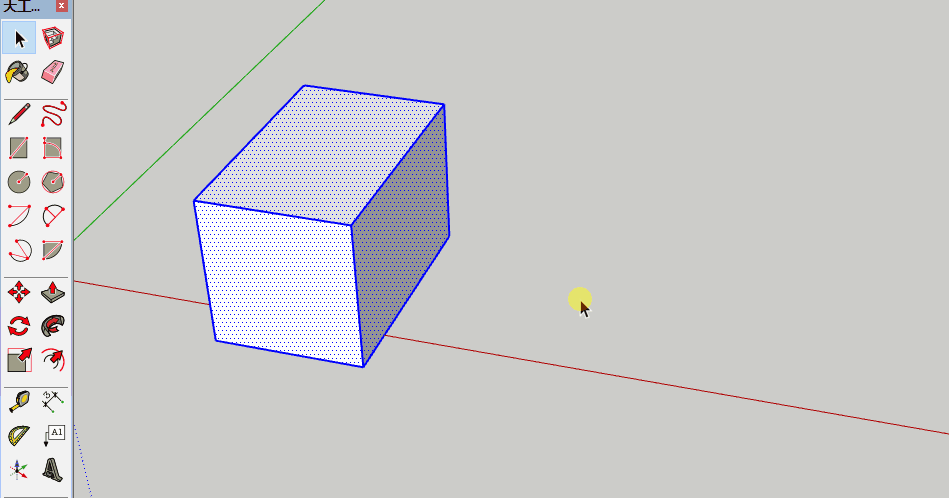

移动工具

移动、拉伸或复制图元。

工具操作

点击图元。或者用选择工具预先选择多个图元，

将光标移至新的位置。

点击完成移动操作。

功能键

Shift = 将移动锁定到当前的推导方向

Ctrl = 切换选择的副本

Alt = 切换选择的自动折叠

箭头键 = 将直线锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直）

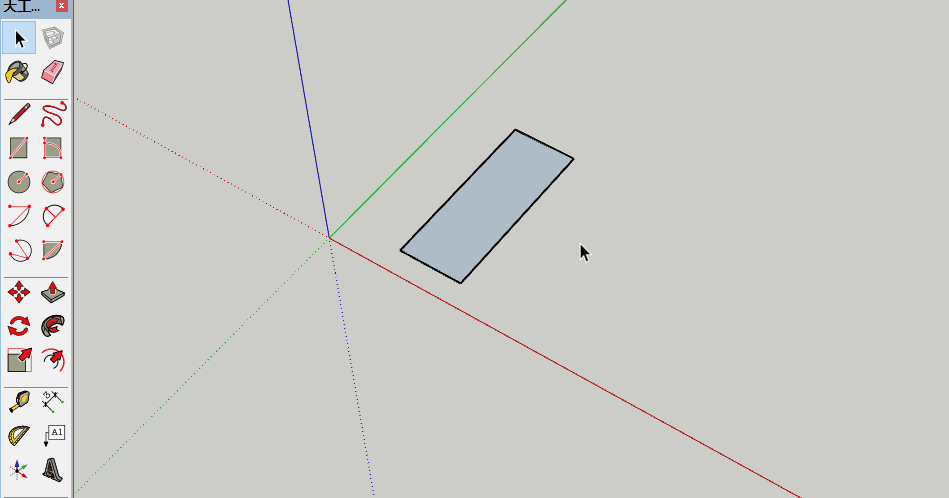

推/拉工具

通过推拉平面图元，从而增加或减少三维模型的体积。

工具操作

点击平面。

点击平面。

移动光标可创建（或减少）体积。

点击完成推/拉操作。

Esc = 取消操作。

功能键

Ctrl = 切换创建新的起始面

Alt = 推/拉的同时拉伸连接的平面

旋转工具

沿圆形路径旋转、拉伸、扭曲或复制图元。

工具操作

点击图元。视需要，可点击并拖动第个一点，以设置旋转平面。

在圆中移动光标，直到到达旋转起点。

点击设置旋转的起点。

在圆中移动光标，直到到达旋转终点。

点击完成旋转操作。

功能键

按住 Shift = 锁定推导

Ctrl = 切换选择的旋转副本

箭头键（第一次点击之前） = 锁定量角器旋转轴线方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行）

箭头键（第一次点击之后） = 将绘图方向锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直）

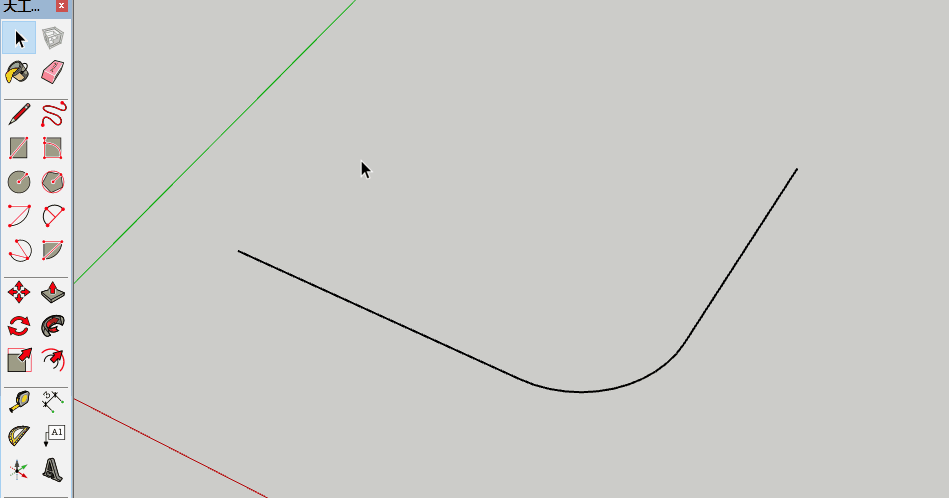

路径跟随工具

路径复制平面。

工具操作

找到要修改的几何图形的边线。此边线就是路径。

绘制一个垂直于路径的平面。

点击“跟随路径”工具。

点击平面。

拖动光标直到路径末端。

点击可完成“路径跟随”操作。

Esc = 取消操作。

功能键

Alt = 将平面周长作为路径

调整比例工具

根据模型中的其他图元对几何图形进行大小调整和拉伸。

工具操作

点击图元（不能调整直线）。

点击缩放手柄。

移动光标可调整图元比例。

点击完成偏移操作。

功能键

Shift = 统一调整比例

Ctrl = 以几何图形的中心为基点调整比例
