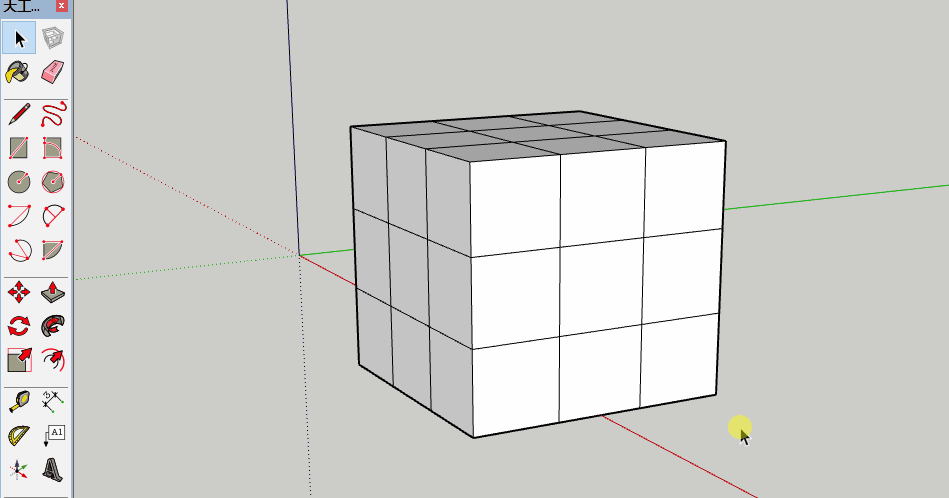

选择工具

在使用其他工具或命令时，选择要修改的图元。

工具操作：点击图元/框选图元。（鼠标从右下角向左上角方向框选，只要选中的物体都被选择，从左上角向右下角框选物体，物体必须全部在选框内才能被选择。）

功能键

Ctrl = 向一组选定的图元中添加图元

Shift+Ctrl = 从一组选定的图元中去掉某个图元

Shift = 切换选择某个图元是否在选定的图元组中

Ctrl+A = 选择模型中所有可见的图元

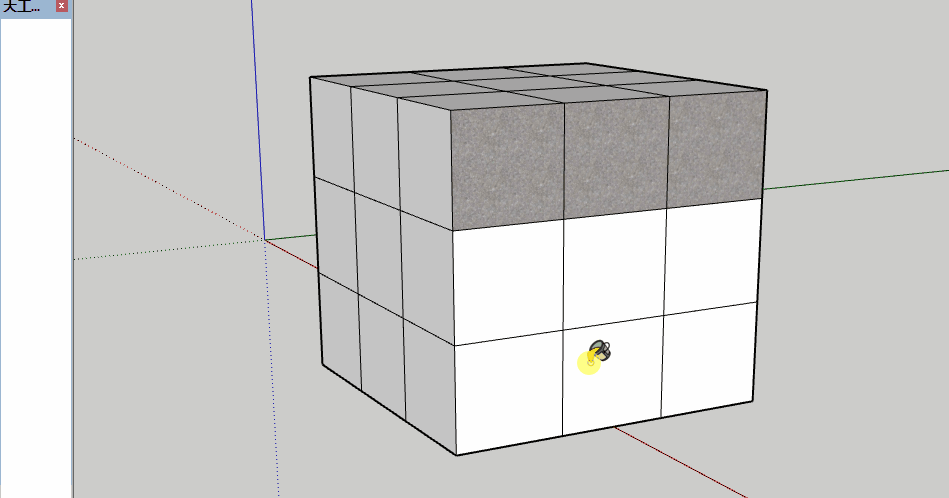

材质工具

指定图元的材质和颜色。

工具操作

通过“材质浏览器”中的下拉列表选择材质库。

从材质库中选择材质。

点击要涂刷的平面。

功能键

Shift = 用匹配的材质喷漆所有面

Ctrl = 用匹配的材质喷漆所有相连的面

Shift+Ctrl = 用匹配的材质喷漆同一物体上的所有面

Alt = 对要涂刷的材质进行采样

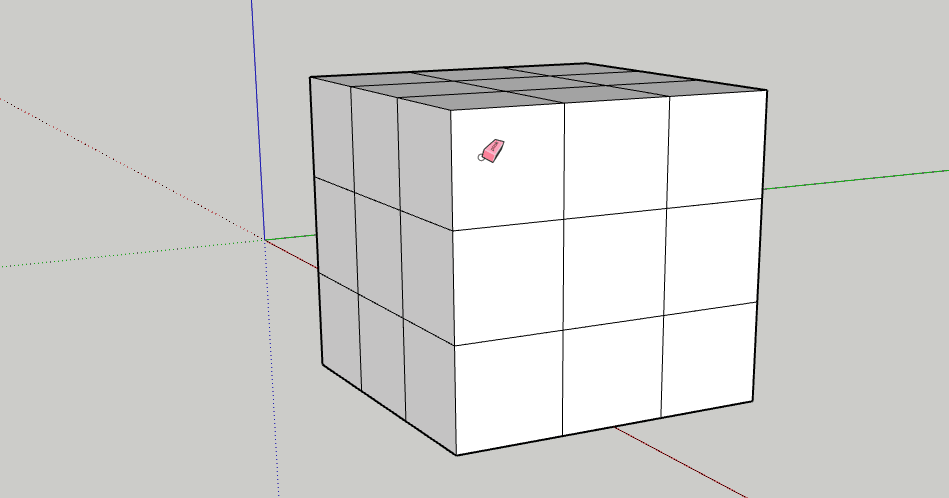

橡皮擦工具

删除图元。

工具操作

点击要删除的图元，或者按住鼠标按键在图元上拖动，松开鼠标按键后所有图元就会删除。

功能键

Shift = 隐藏图元

Ctrl = 软化和平滑图元

Shift+Ctrl = 取消软化和取消平滑图元

Alt = 取消选择橡皮擦工具选定的图元

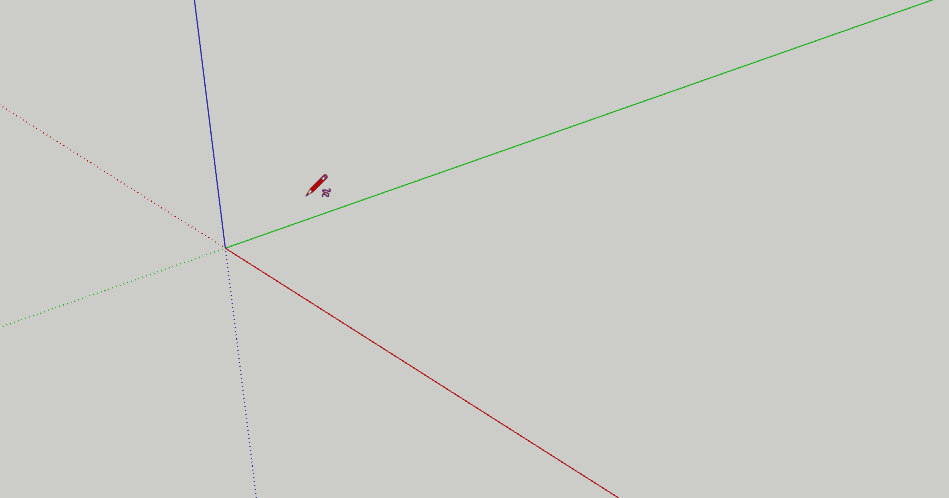

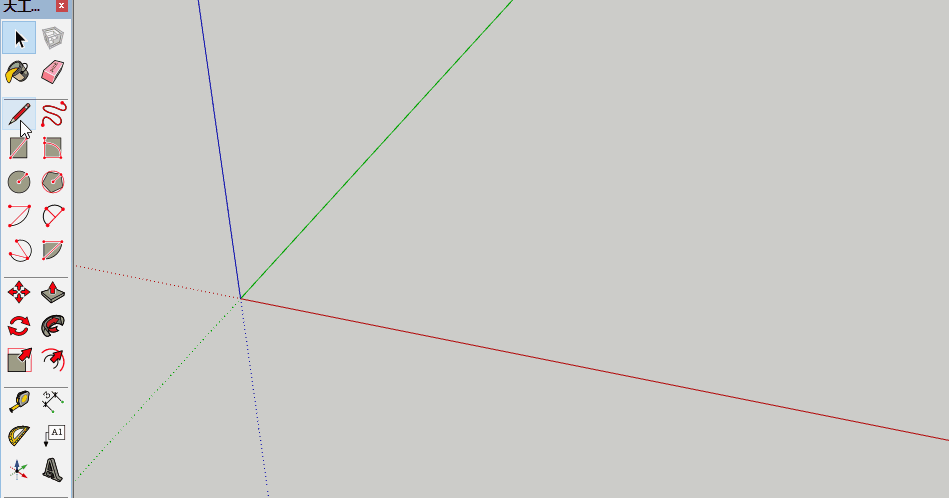

画线工具

绘制边线或直线图元。

工具操作

点击直线的起点。

移动光标。

点击直线的终点。

（可选）移动光标。

（可选）点击创建连接的直线。

（可选）重复步骤 4 以创建连接的直线，或返回至第一条直线的起点以创建平面。

功能键

Shift = 将直线锁定到当前的推导方向

箭头键 = 将直线锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直）

手绘线工具

绘制不规则的手绘曲线图元或三维折线图元。

工具操作

点击曲线的起点并按住鼠标。

拖动光标开始绘图。

松开鼠标按键停止绘制。

（可选）将曲线终点设在起点处可绘制闭合形状。

Esc = 取消操作。

功能键

Shift = 绘制三维折线图元

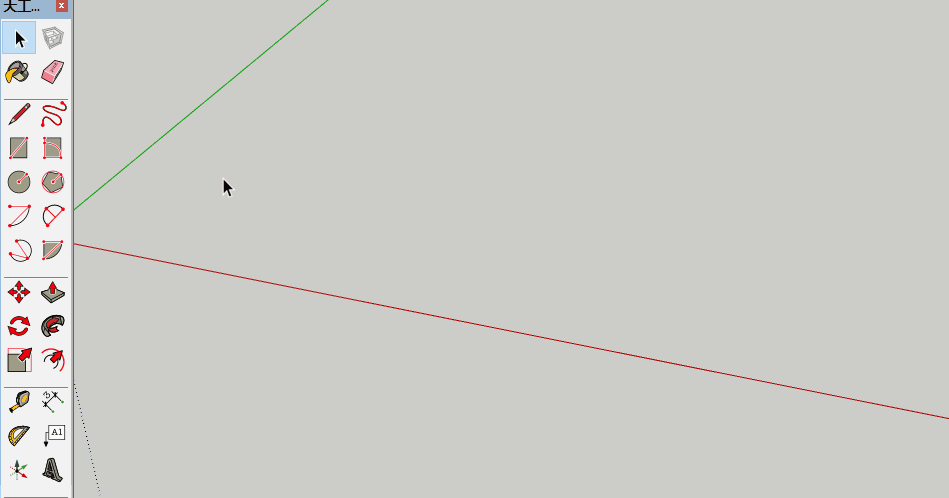

矩形工具

绘制矩形平面图元。

工具操作

点击设置第一个角。

按对角方向移动光标。

点击设置第二个角。

Esc = 取消操作。

功能键

Ctrl = 切换围绕中心绘制

按住 Shift = 锁定推导

箭头键 = 锁定表面法线（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行)

旋转矩形工具

绘制矩形平面图元。

工具操作

点击设置第一个角。也可以选择点击并拖动第一个点，设置绘制平面。

围绕量角器移动光标以设置第一条边的方向。

点击设置第二个角。

移动光标以设置第二条边的长度和角度。

单击以设置第三个和最后一个角。

Esc = 取消操作。

功能键

按住 Shift = 锁定推导

Alt（第一次点击之后）= 锁定第一条边的绘制平面

Alt（在第一次单击后锁定的平面上） = 设置量角器基线

Alt（第二次点击之后） = 设置量角器基线

箭头键（第一次点击之前） = 锁定量角器旋转轴线方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行）

箭头键（第一次点击之后） = 将绘图方向锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直）

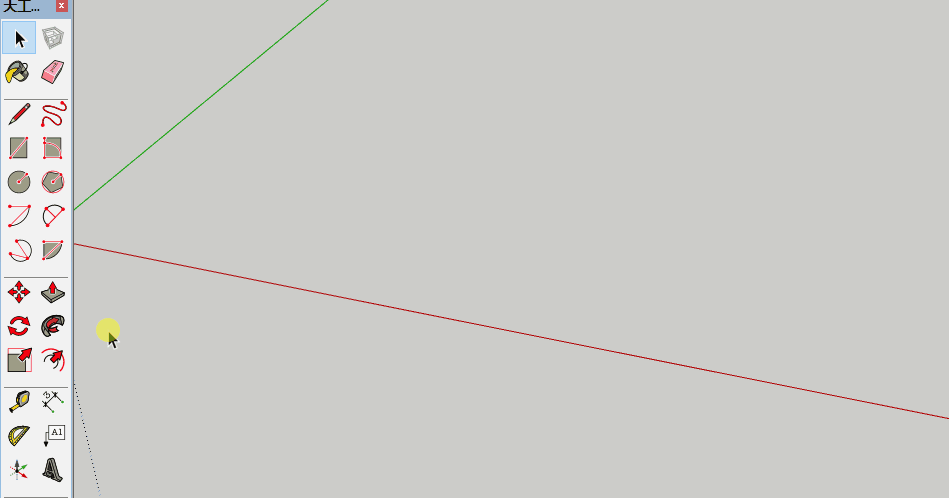

画圆工具

绘制圆形图元。

工具操作

点击放置中心点。

从中心点向外移动光标以定义半径。

点击完成圆的绘制。

Esc = 取消操作。

功能键

Ctrl '+' 或 Ctrl '-' = 更改段数

按住 Shift = 锁定推导

箭头键（第一次点击之前） = 锁定表面法线（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行）

箭头键（第一次点击之后） = 将绘图方向锁定为具体的推导方向（上 = 蓝色，左 = 绿色，右 = 红色，下 = 平行/垂直）。
