CATIA导出STP丢失颜色怎么办？CATIA导出STP保留颜色
STP作为较为通用的实体转换格式，经常用于不同软件之间（如UG转到CATIA）或者同一软件的不同版本（如CATIAV5R20转为CATAIV5R19）之间的转换媒介。
首先申明，由于STP为中间格式，必然会导致精度损失和数据的丢失，越是精确的数据，越不建议通过中间格式转换。
但是，某些情况下，我们别无选择。

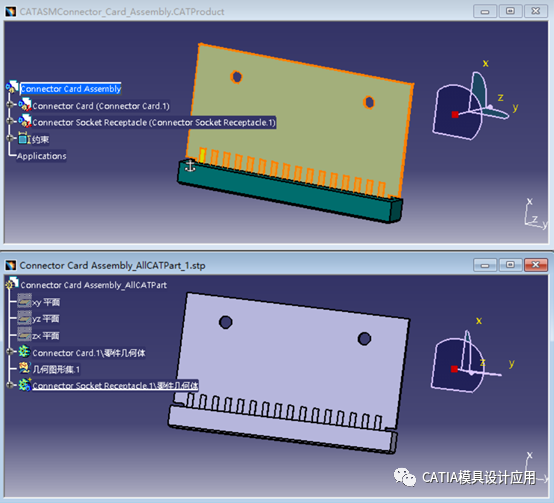

CATIA转为stp格式，打开后，零件的颜色信息消失了……怎么办？本文将给出可能解决方案。
解决方案是只有一句简单的话：只需要将stp导出设置改为214iso即可。

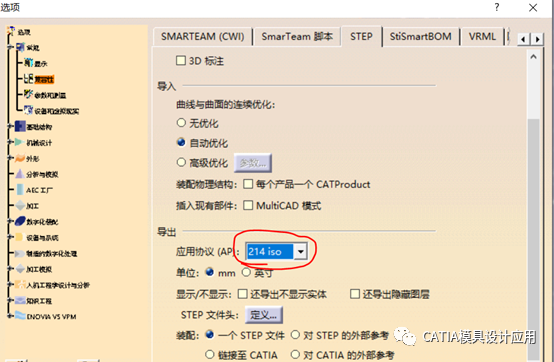

选项中做如下变更，将STEP导出的应用协议改为214iso即可。

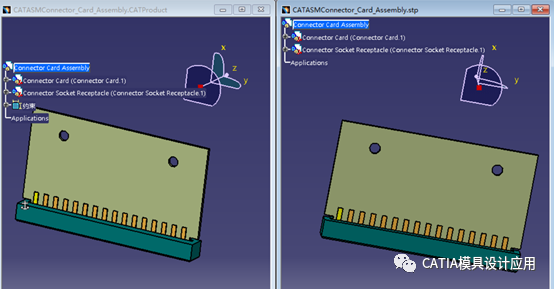

再次导出打开，颜色信息得以保留，如下图所示。
文章来源：CATIA模具设计应用
