本节内容主要介绍Catia 创成式模块（GSD）中的线框命令组。

线框命令组主要包含点线面的绘制，投影、相交、平行线，圆线及曲线组等。本次先讲解点线面及投影、相交、平行，圆及曲线下次讲解。

正文

1、点的创建

点击创建点有如下点类型方法可选：

常应用于：

坐标：一般有图纸定义，或指定创建坐标点的时候使用；

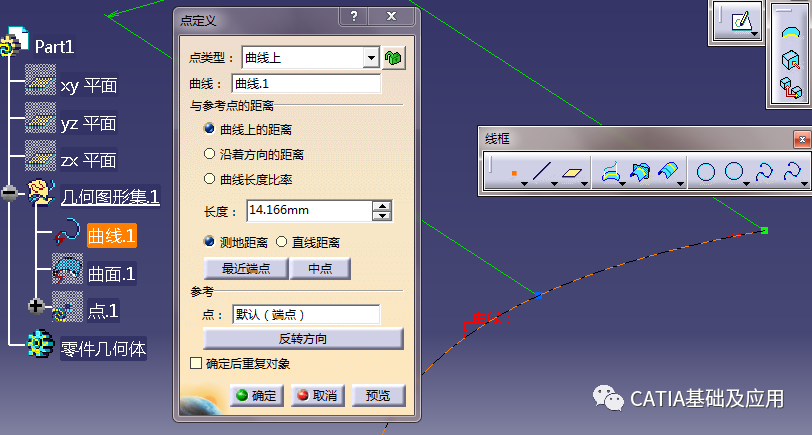

曲线上：最常用，在建模过程中，快速在曲线上创建点，使用时相对于起点输入长度得到想要的值，可以移动鼠标点击得到一个点，也可以点击中点快速得到其中点；

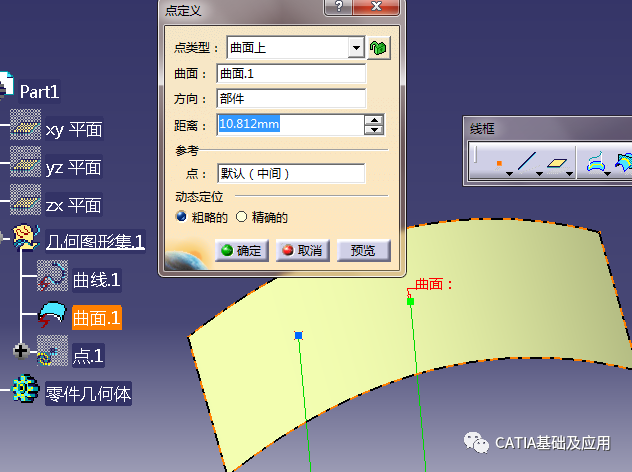

平面上/曲面上：同样在建模过程中快速创建在平面/曲面上的点，方法同曲线上的点；

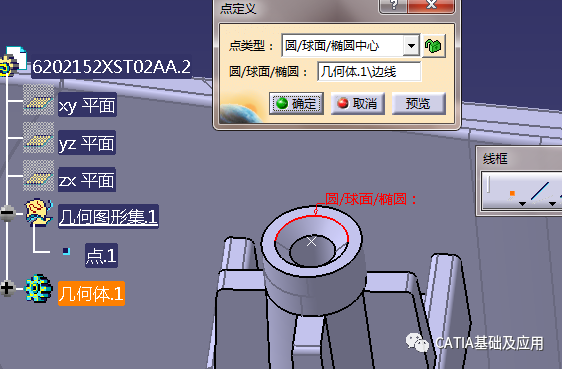

圆/球面/椭圆中心：一般有圆线或球面时使用，快速得到圆心或球心；

曲线上的切线：较少使用，一般用于获取某曲线在某方向的切点位置。

2、线的创建

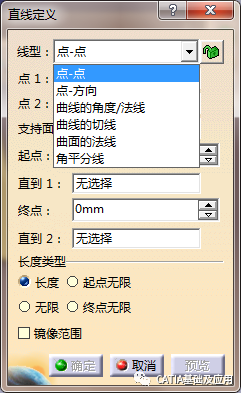

点击线命令，创建直线的类型有如下几种：

最常用的为前两种方法：点到点、点到方向，前几节均有使用，可再次尝试使用。

3、平面的创建

创建平面的方法较多，在初中数学也有学过创建面的方法；

常用的方法：

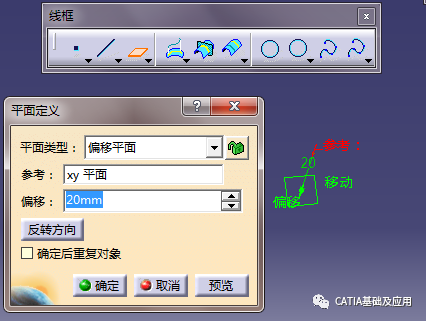

偏移平面：即对现有平面进行偏移一定距离的方法，得到的平面；

平行通过点：即创建平行于现有平面，且使现有的点落在平面上，得到唯一的平面；

与平面成一定角度或垂直：即对现有平面沿某一定义的旋转轴旋转一定角度得到的平面；

通过三个点：即三个点确定一个平面；

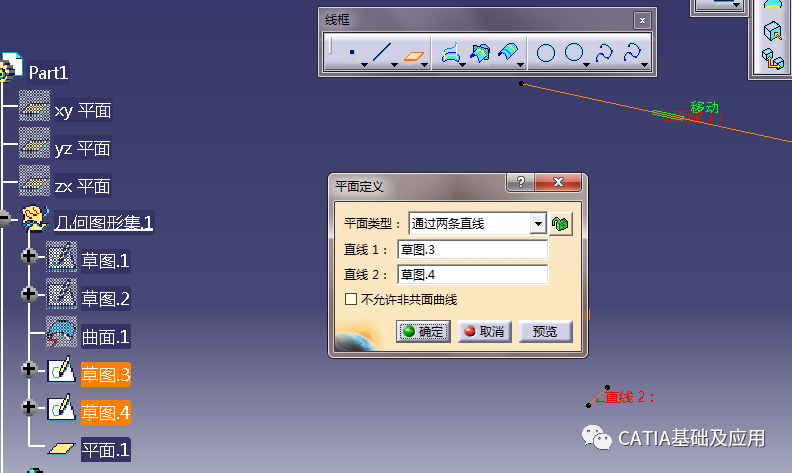

通过两条直线：如果是异面直线，则得到的平面会在直线1上，与直线2平行；

通过点和直线：即一条直线与不在此直线上的一个点确定一个平面；

通过平面曲线：即通过一条曲线得到平面，要求此曲线不能是空间曲线；

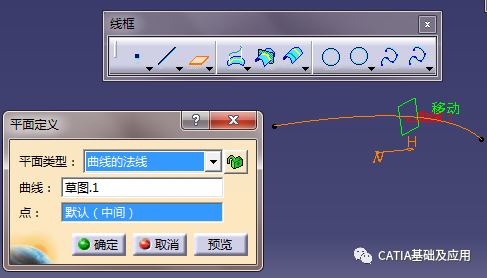

曲线的法线：即垂直于曲线且在曲线某一点的平面；

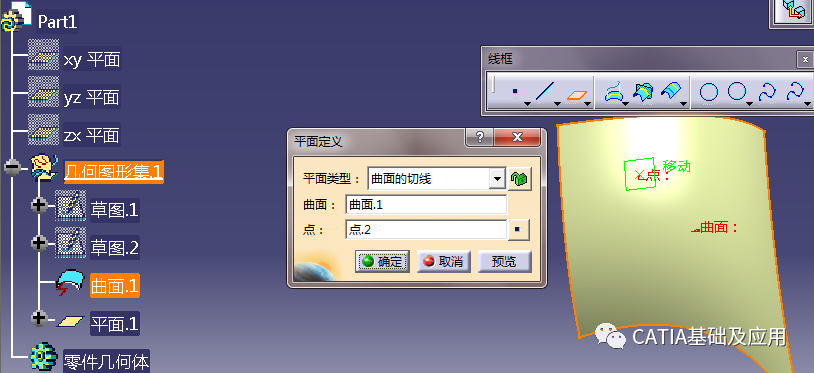

曲面的切线：即通过曲面上某一点且与曲面相切的平面；

方程式：即高中的方程式及一个点定义平面，此方法中有个常用的命令：与屏幕平行，定义某一点且与屏幕平行得到一个平面。

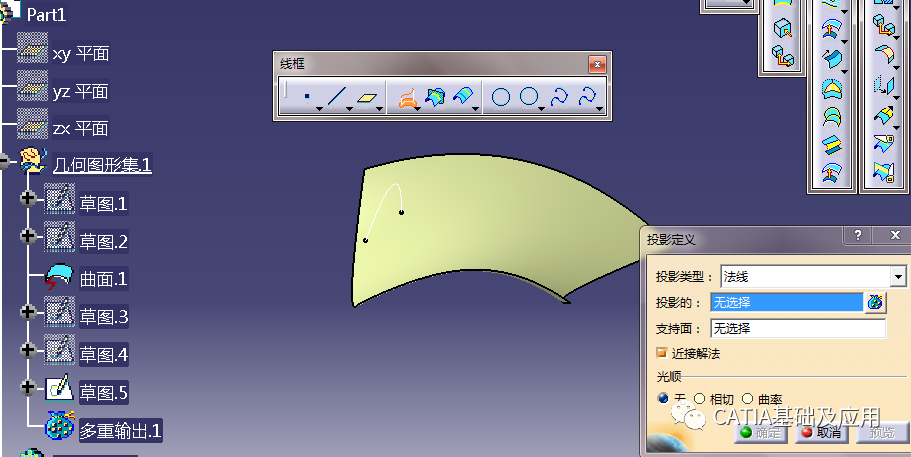

4、投影

与数学中的投影线一样，可以沿法向投影也可定义某一方向投影。

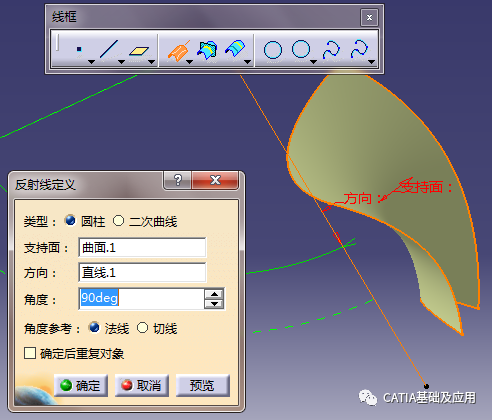

投影命令下拉菜单中有一个建模常用的命令：反射线命令，能快速提取得到产品面的分型线。

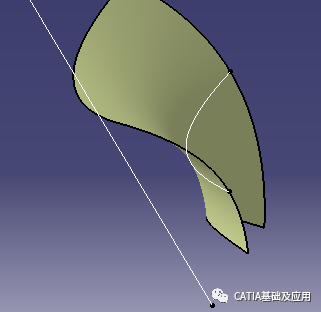

如下，支持面选择曲面，方向选择出模方向，角度90度，确定后在曲面上得到分型线位置。

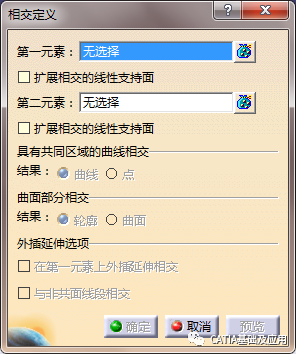

5、相交

选择相交命令，定义第一元素与第二元素，确定后即可得到线线的交点（两线需可相交）、线面的交点、面面的交线。

6、平行

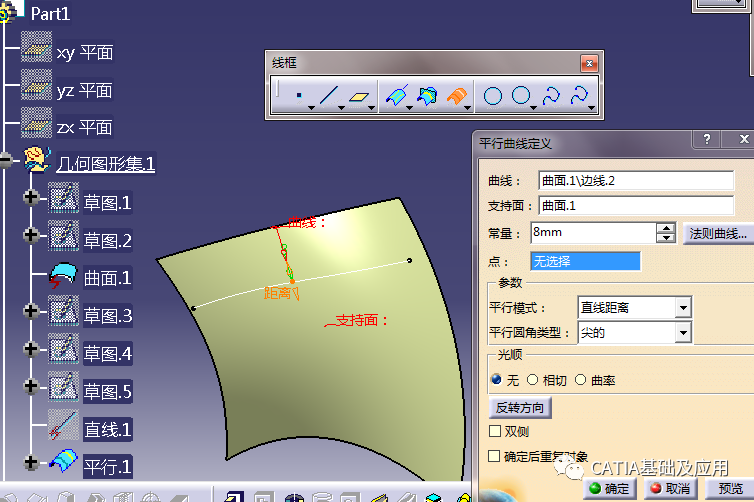

平行命令，即在曲面上得到平行于另一个曲线的命令，可以设置平行线之间的距离，也可设置平行通过的点。
