本节内容主要演示Catia 参数化建模实例 - Doghouse。

正文

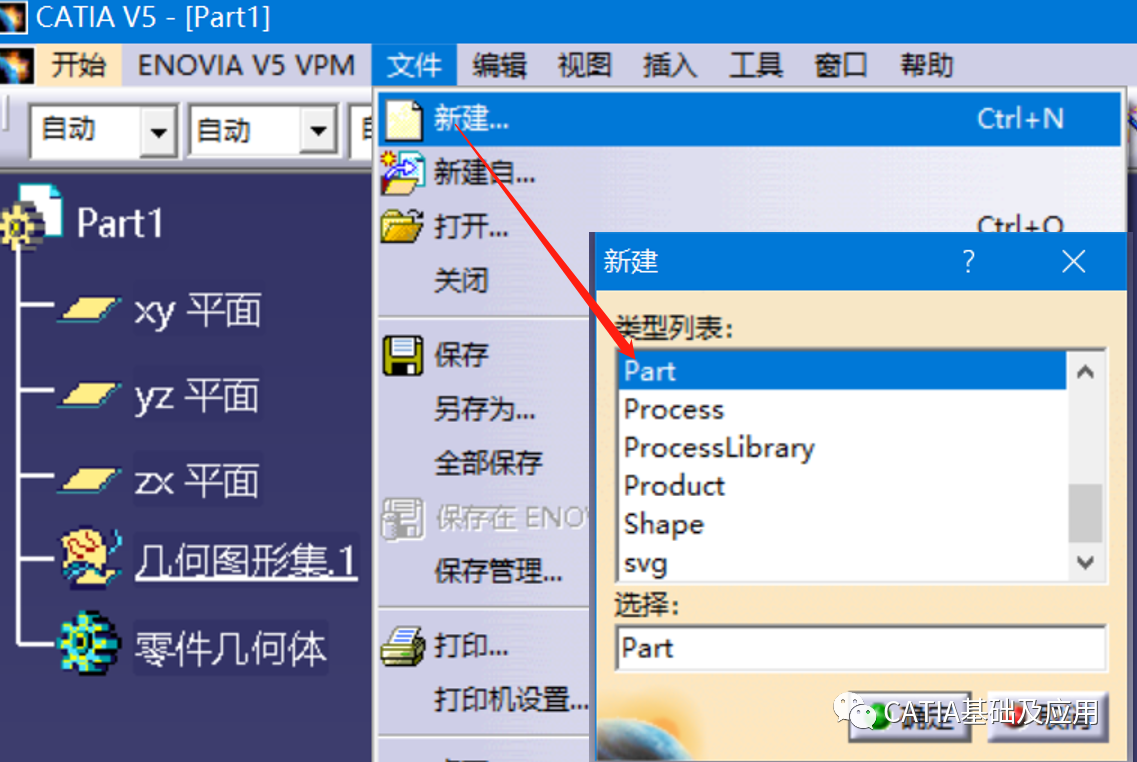

1、新建零件，如下图；

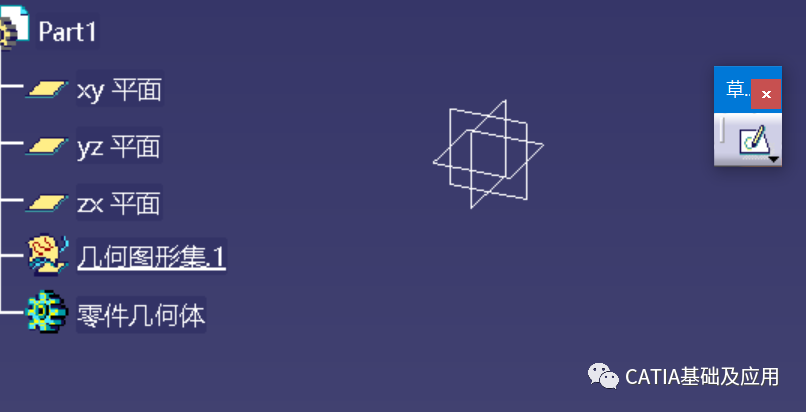

2、点击草图，新建草图；

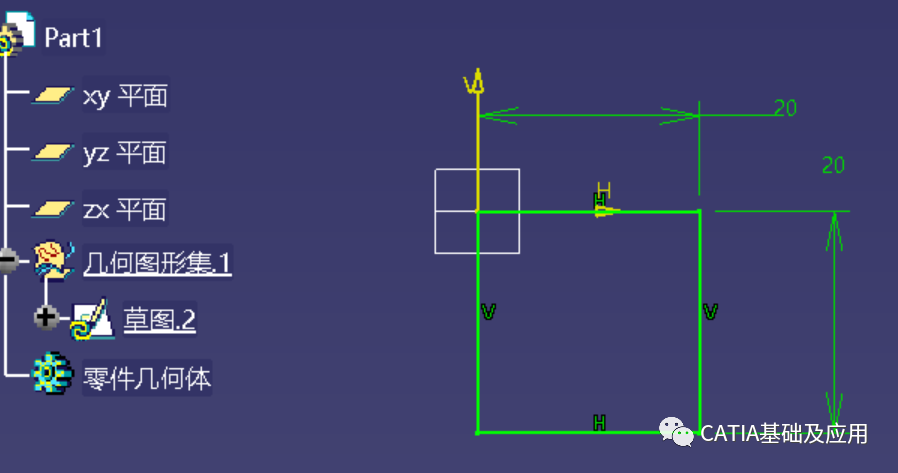

3、绘制矩形草图，边长20mm；

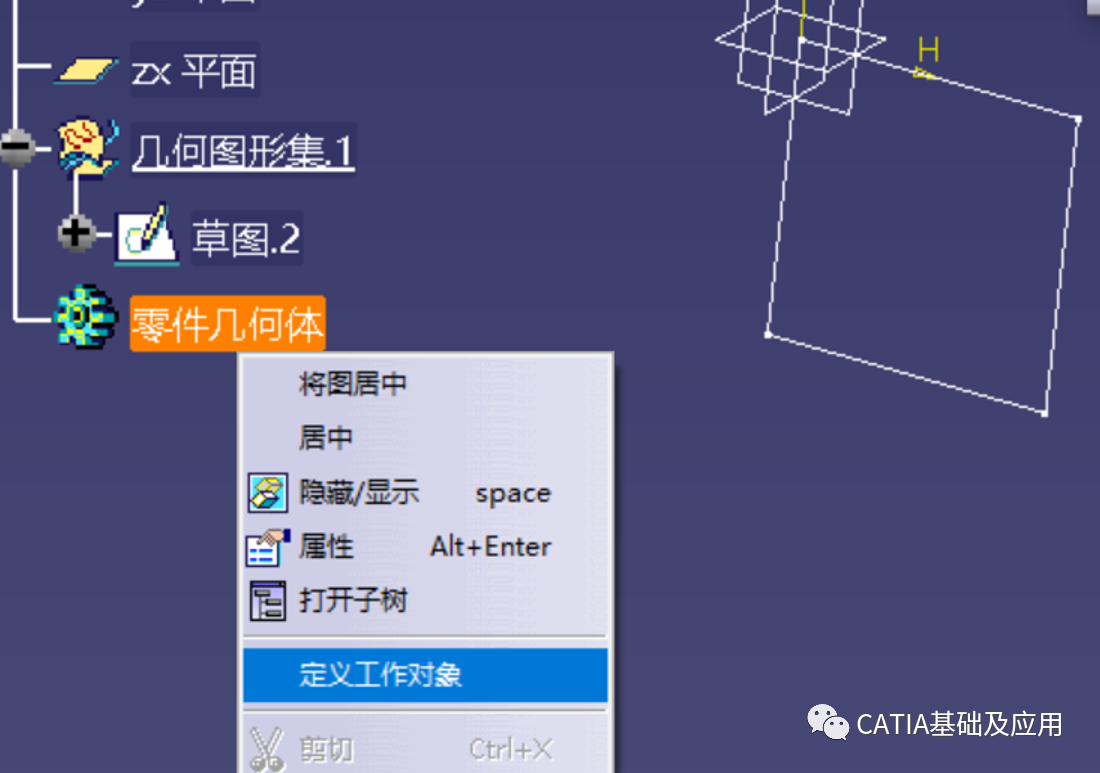

4、退出草图，进入几何体（定义几何体为工作对象）；

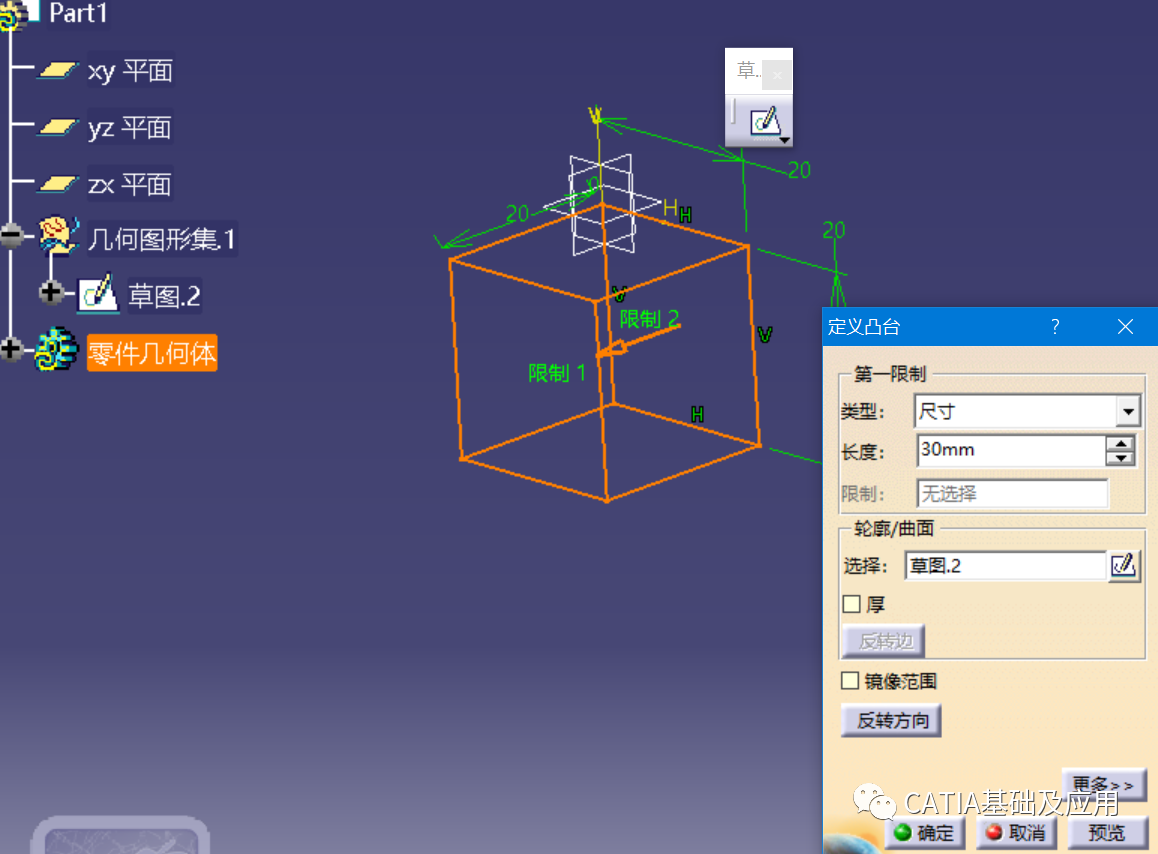

5、使用凸台命令，拉伸实体尺寸30mm；

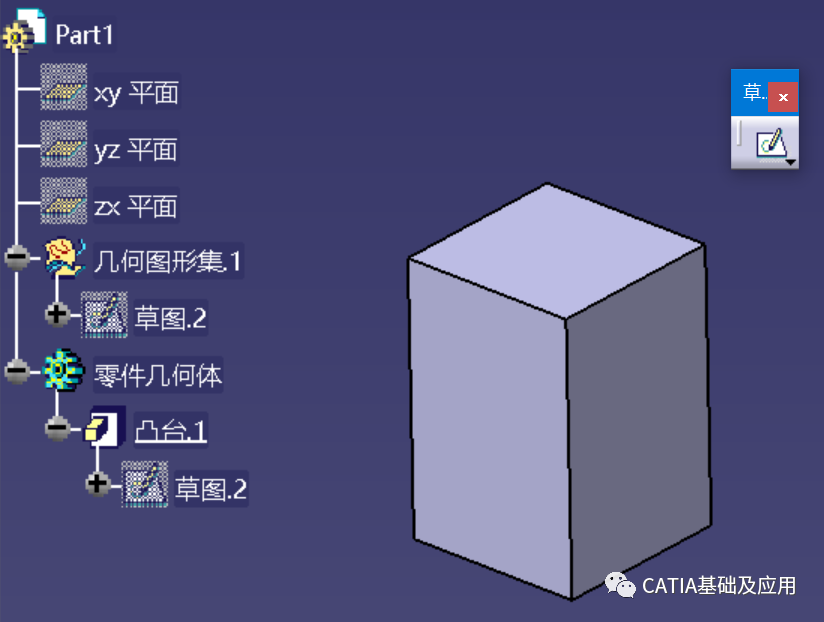

6、点击确定，得到拉伸后的实体；

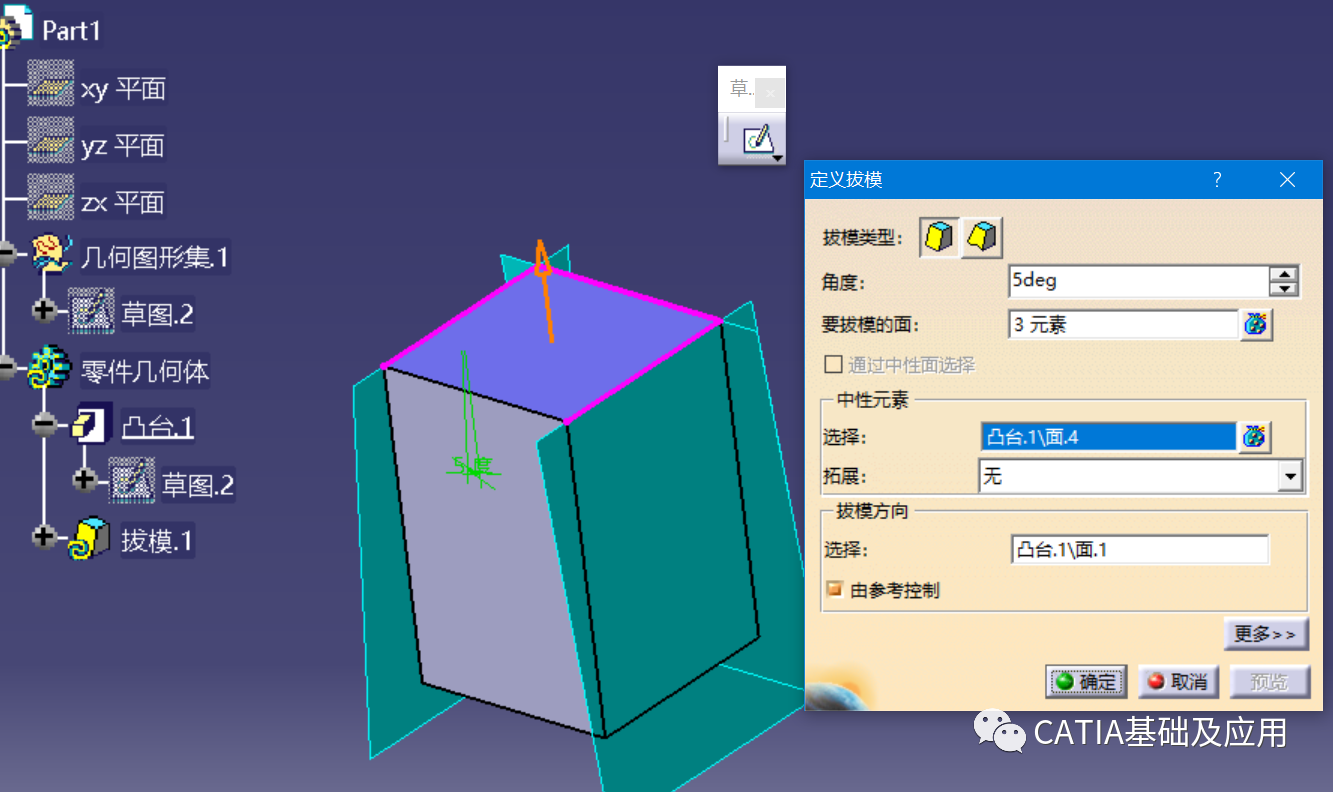

7、点击拔模命令，对实体的侧面进行拔模，保证产品的模具可行性，拔模对象为三个立面（剩余一个立面无需拔模的原因是此面模具中斜顶成型，为缩短倒扣量无需拔模）；

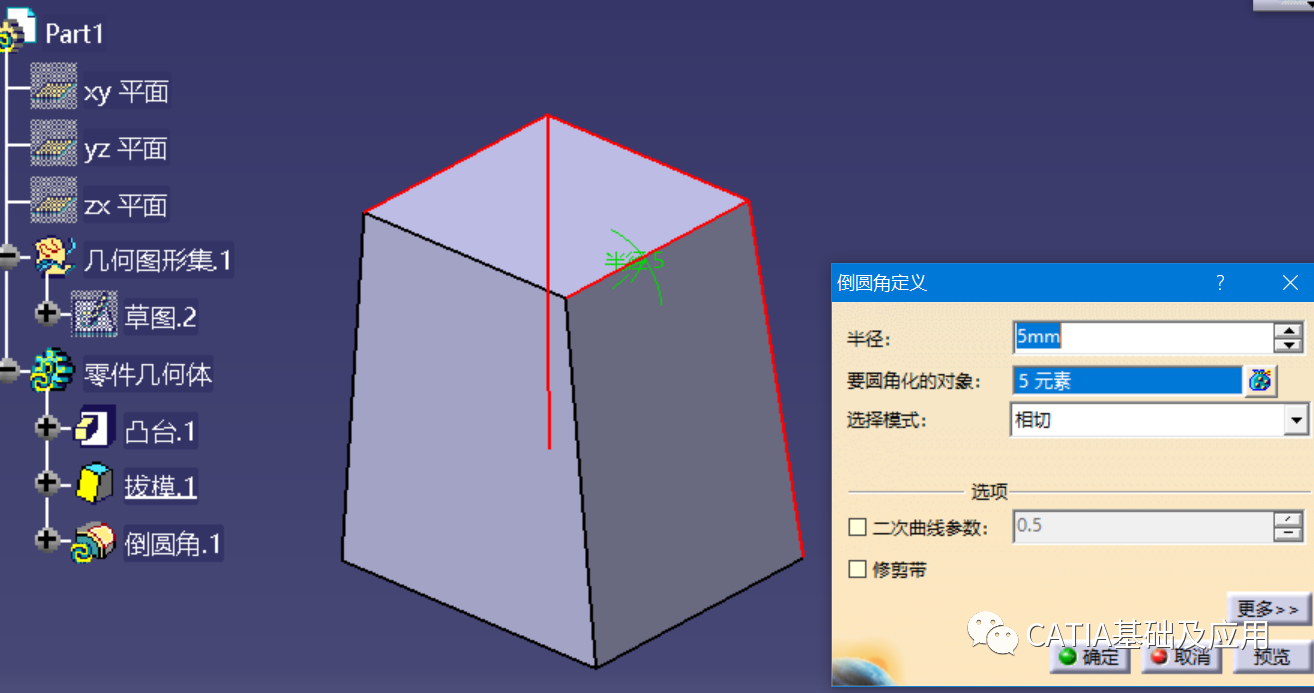

8、点击确定，得到拔模之后的产品，点击圆角命令，对如下棱角进行倒圆；

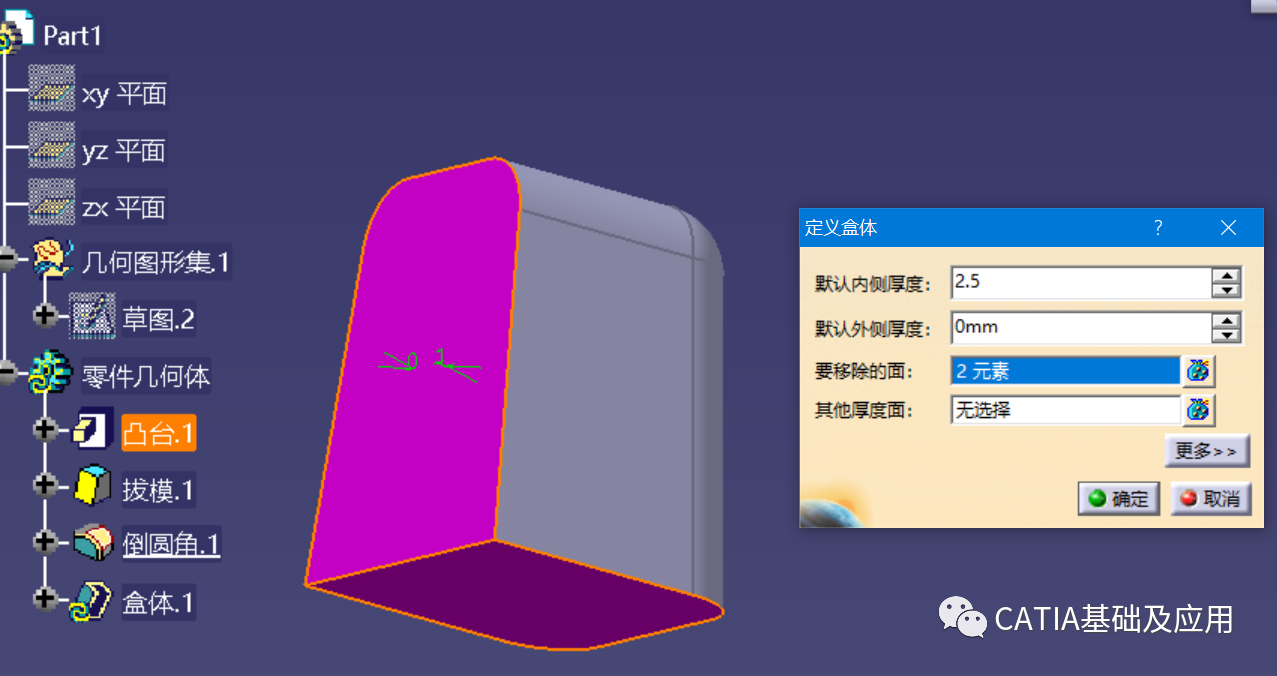

9、点击抽壳命令，将除了顶面及拔模的三个面之外，定位要移除的面，输入厚度2.5mm；

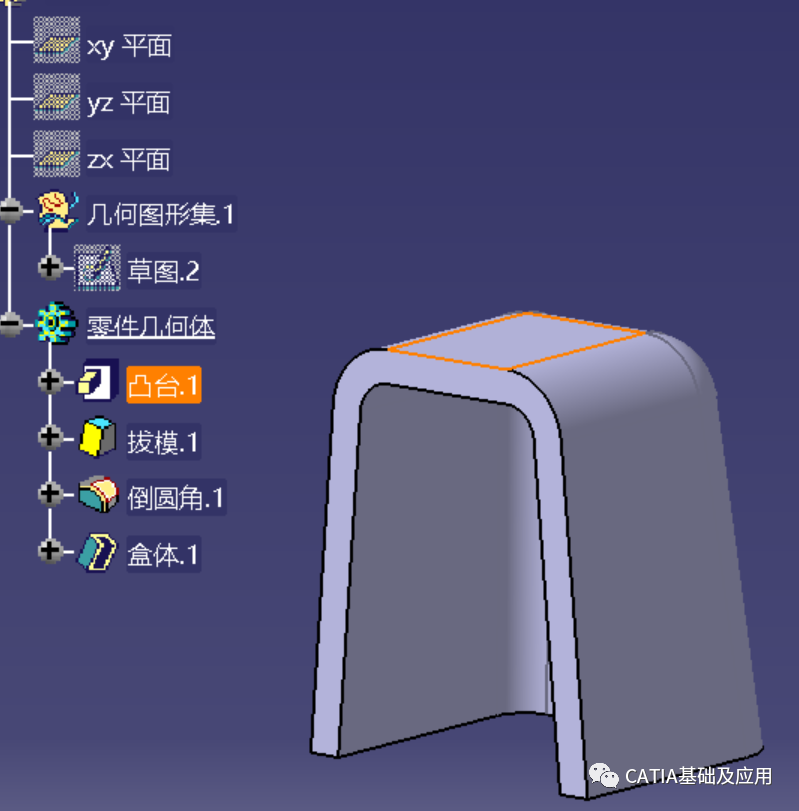

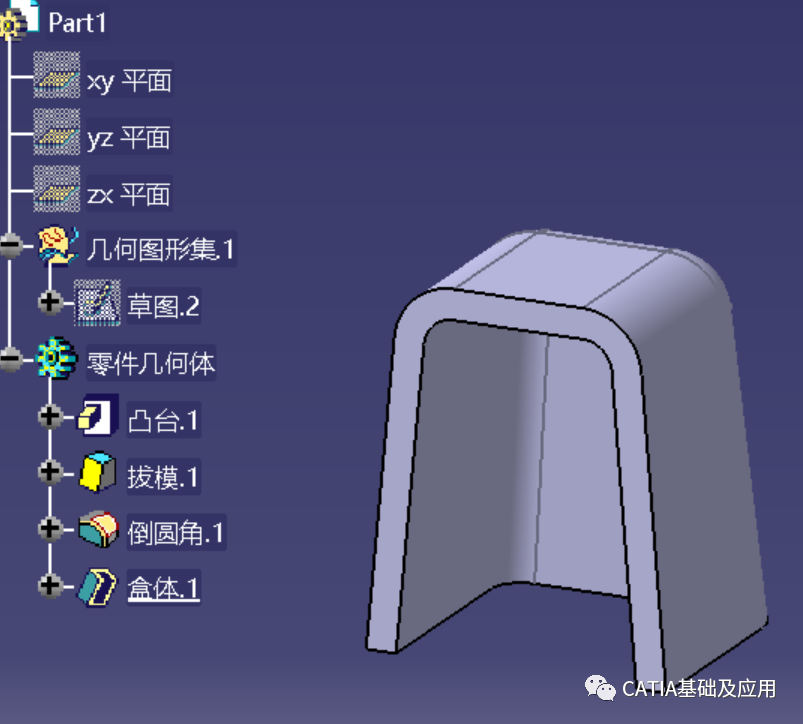

10、如下图，得到基础的doghouse；

11、但。。。如下图所示面沿斜顶滑出方向未做拔模。。

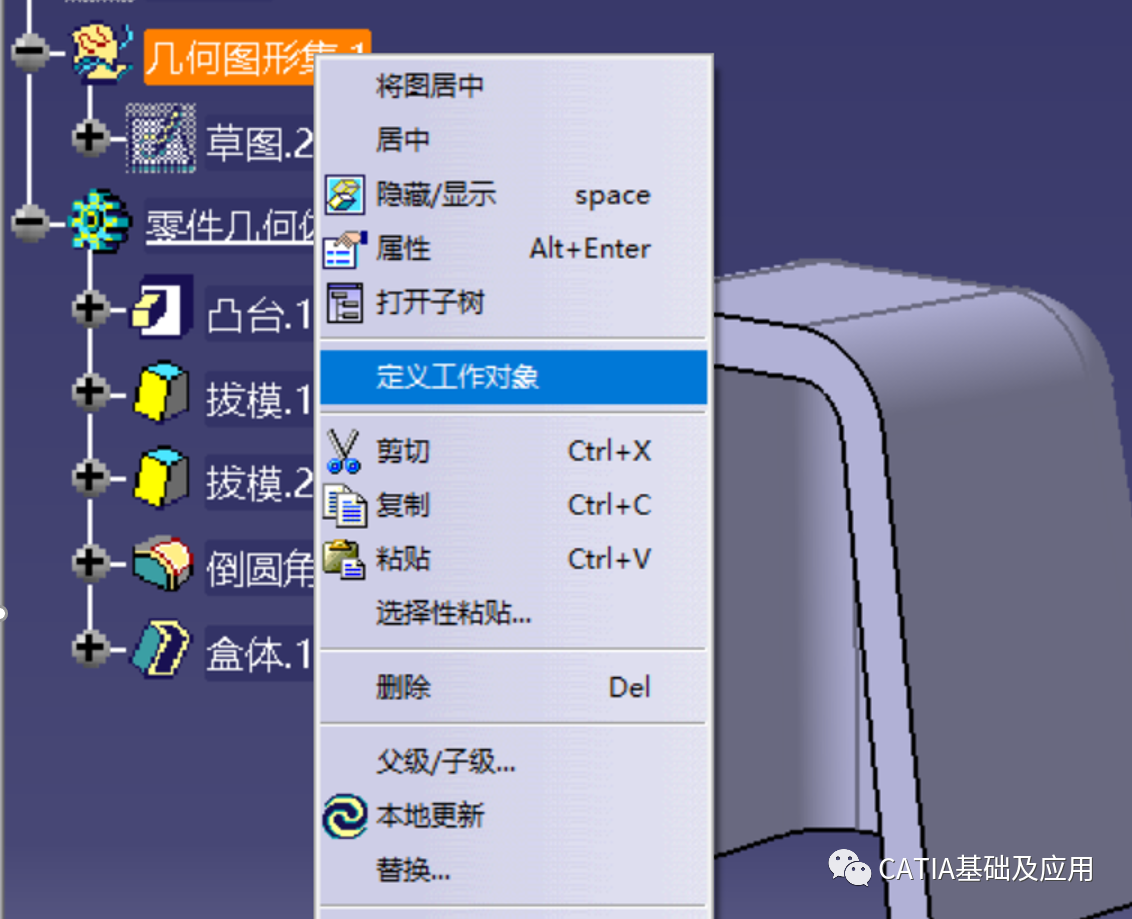

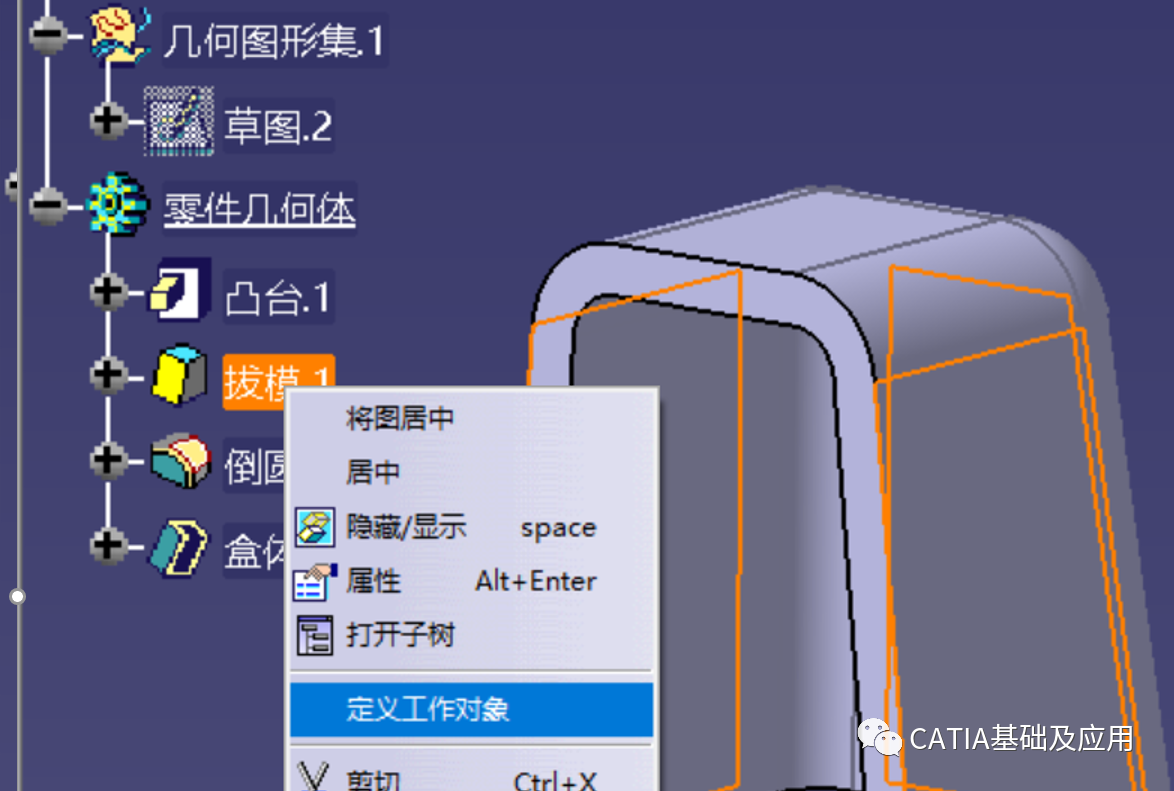

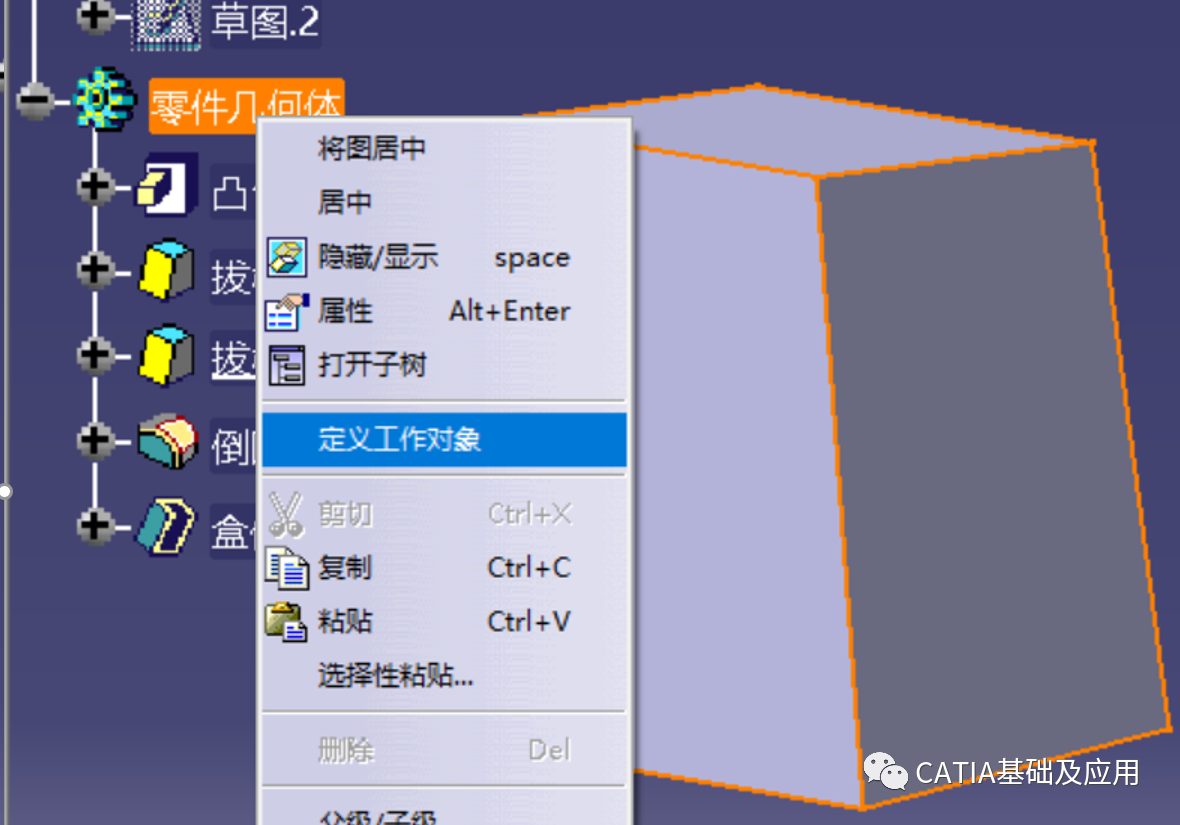

12、在特征树倒圆角之前定义工作对象，参数化修改/增加过程；

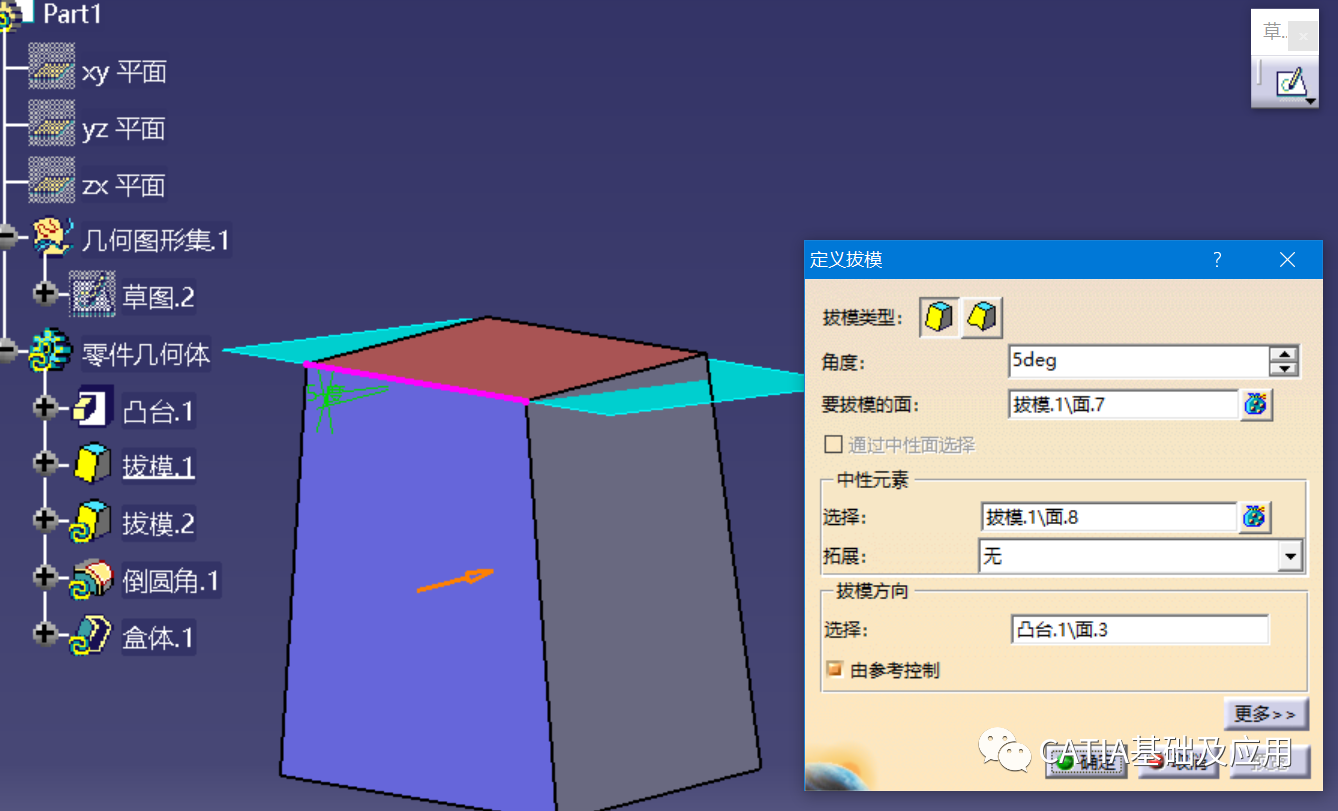

13、点击拔模命令，选择顶面为拔模面，中性面如下紫色面，拔模方向选择紫色面；

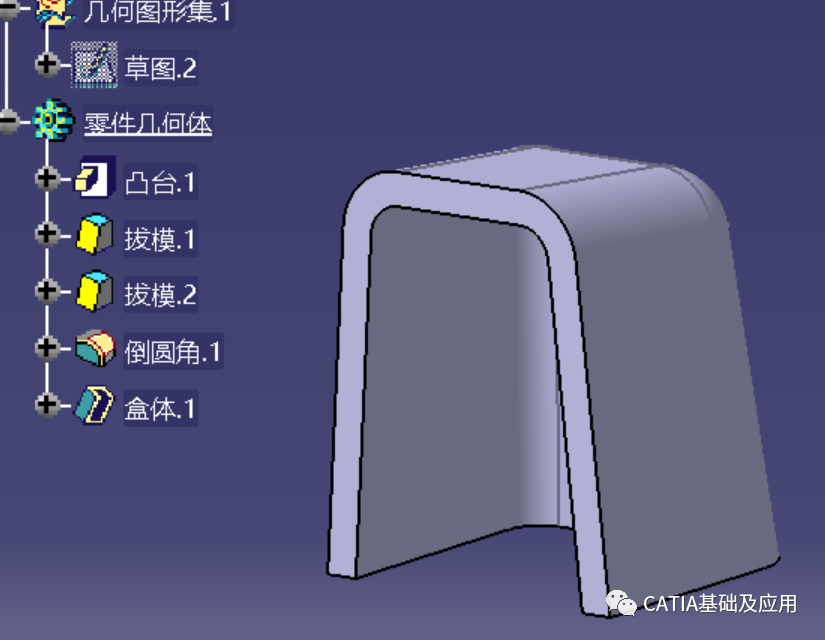

14、点击确定，重新定义几何体为工作对象，默认回到此几何体的最新数据，如下图；

15、2.5mm壁厚的doghouse底面会有缩印，一般需要做根部减薄；进入几何图形集；

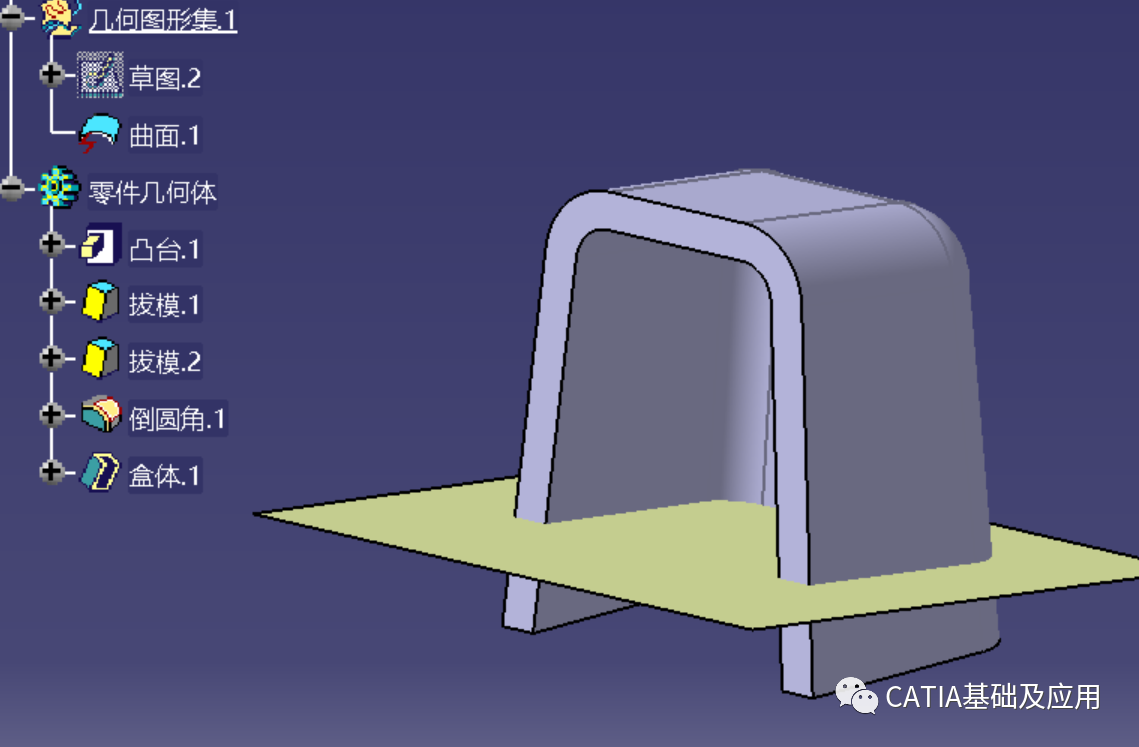

16、创建一个曲面或平面，沿此面以下做减薄（原则上减薄高度大于5mm）；

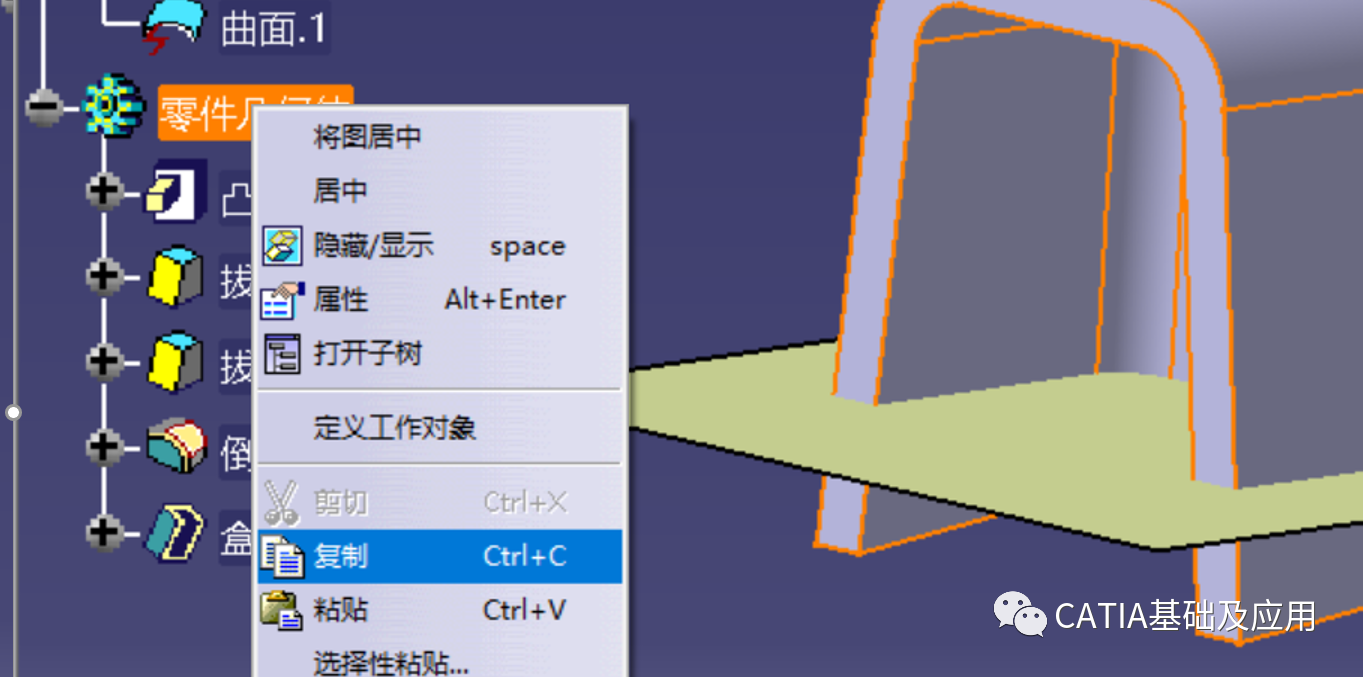

17、右键零件几何体，点击复制；

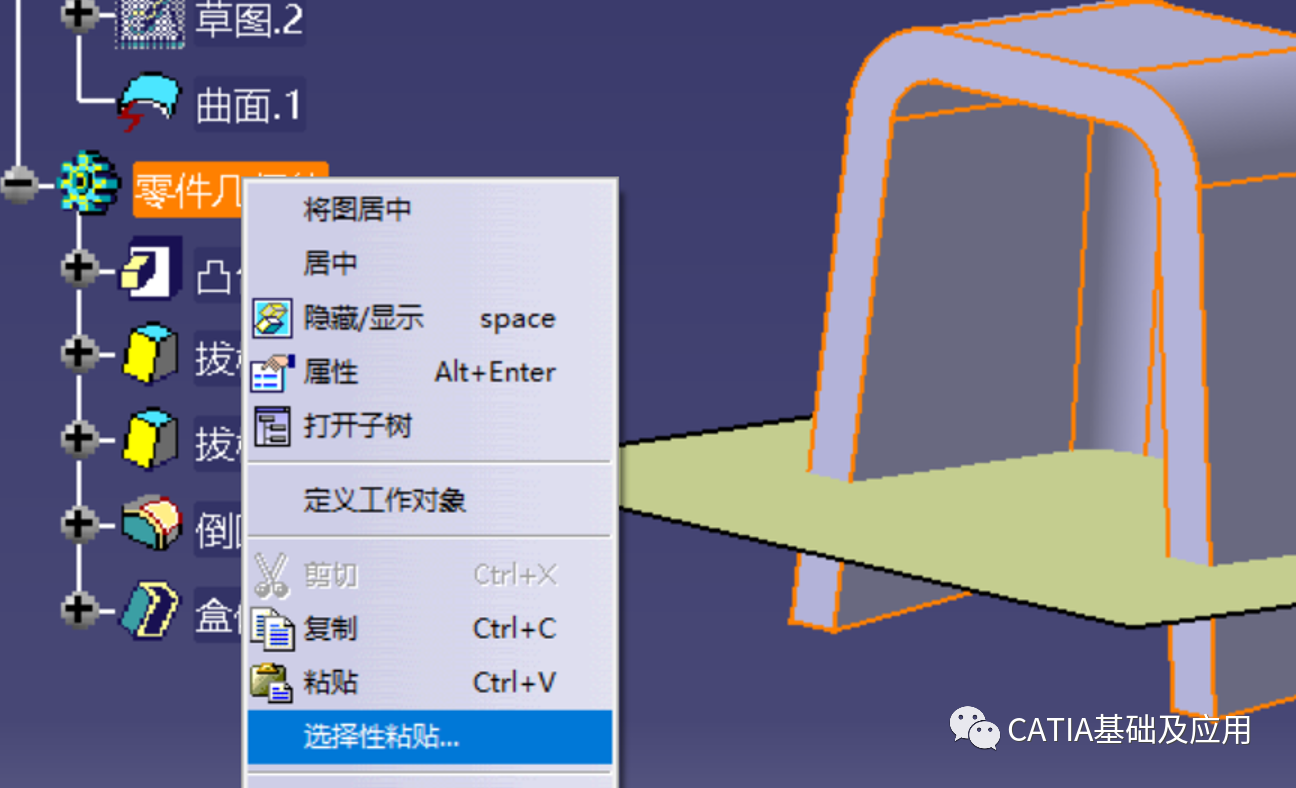

18、右键，点击选择性粘贴；

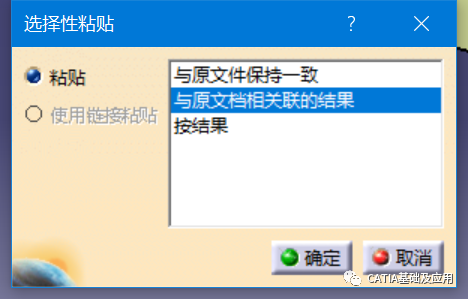

19、选择与原文档相关联的结果，与之前建立与原doghouse关联的几何体2，相关联代表修改原doghouse，粘贴后的实体同时更改，即可参数化建模；

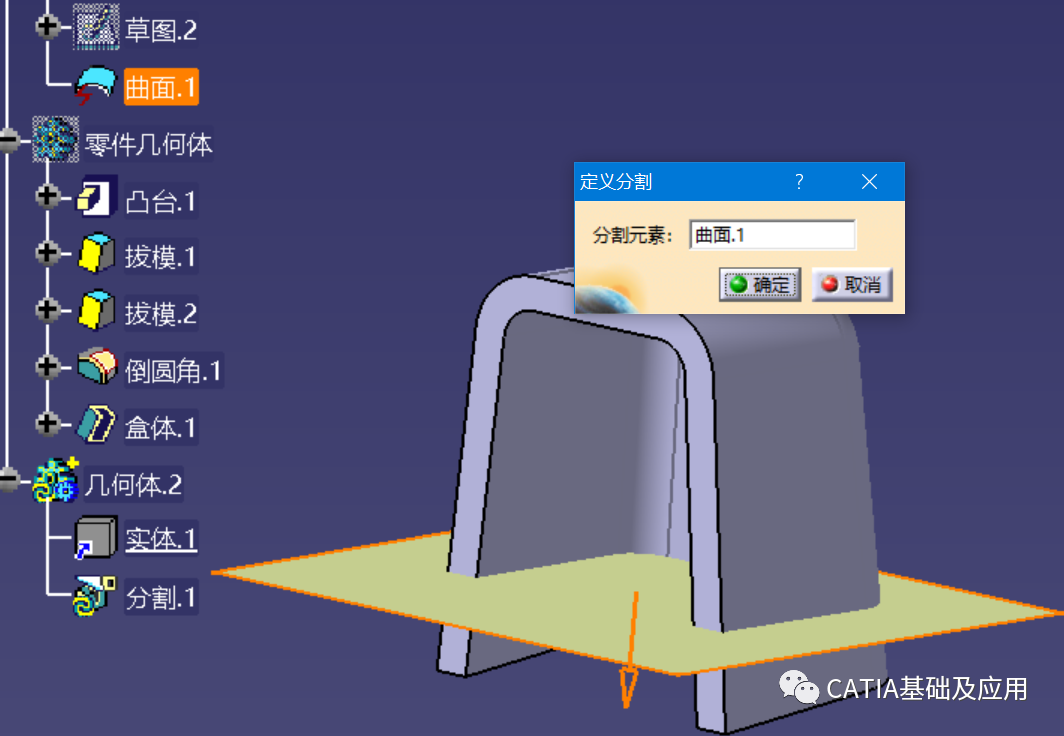

20、隐藏原几何体，用曲面切割新粘贴的几何体2；

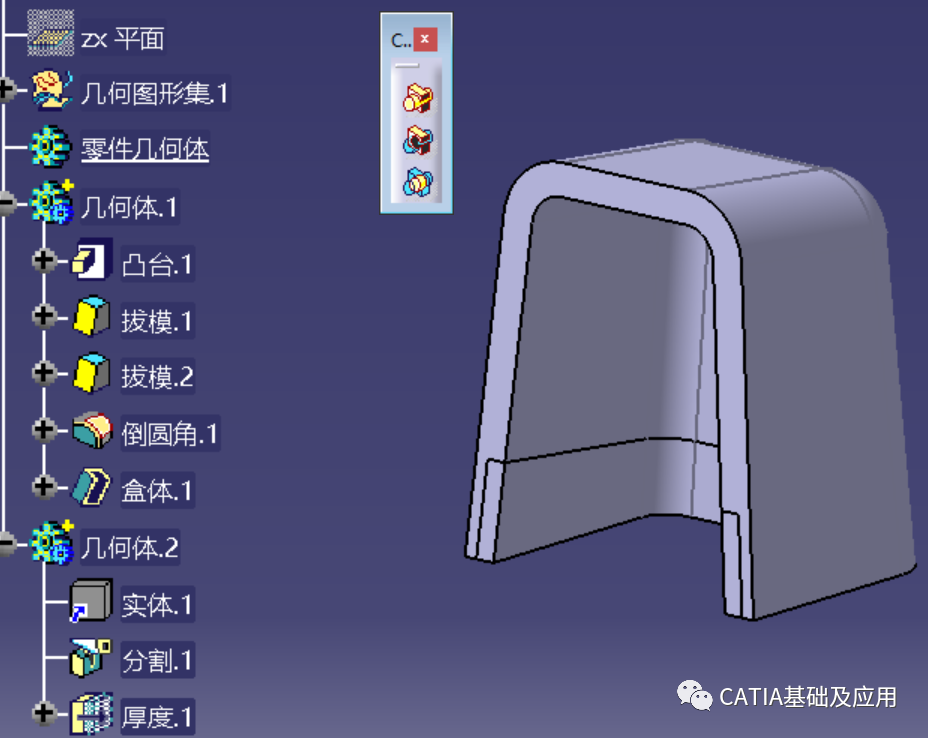

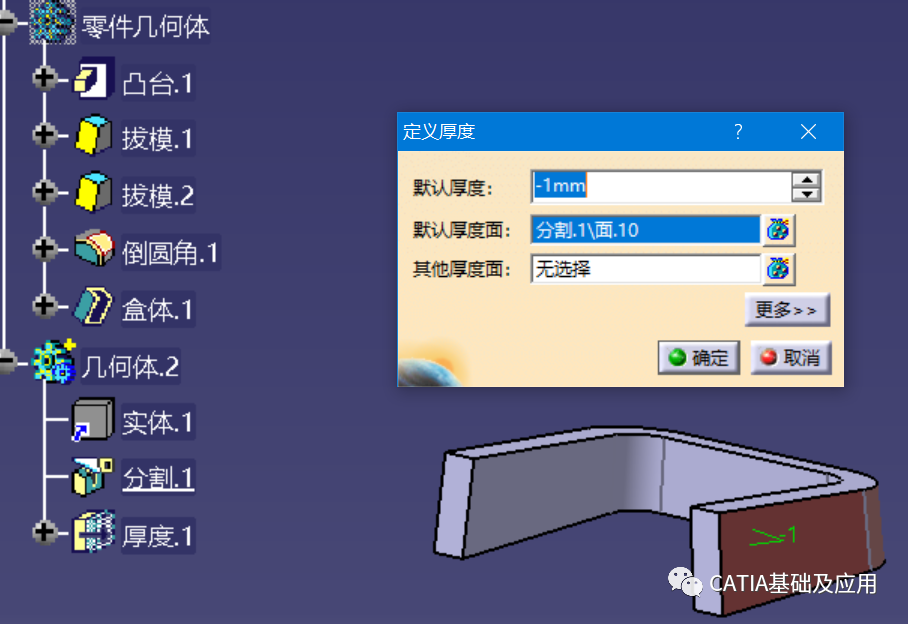

21、讲切割后的实体外侧面厚度处理1mm，即使用厚度命令，对如下面进行-1mm的操作；

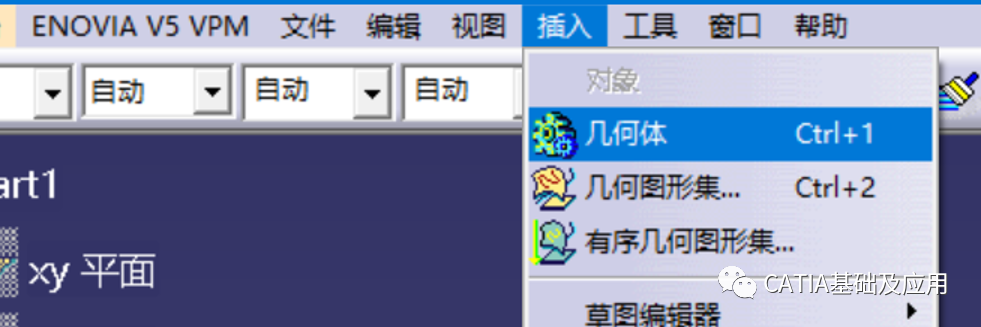

22、插入新的几何体；

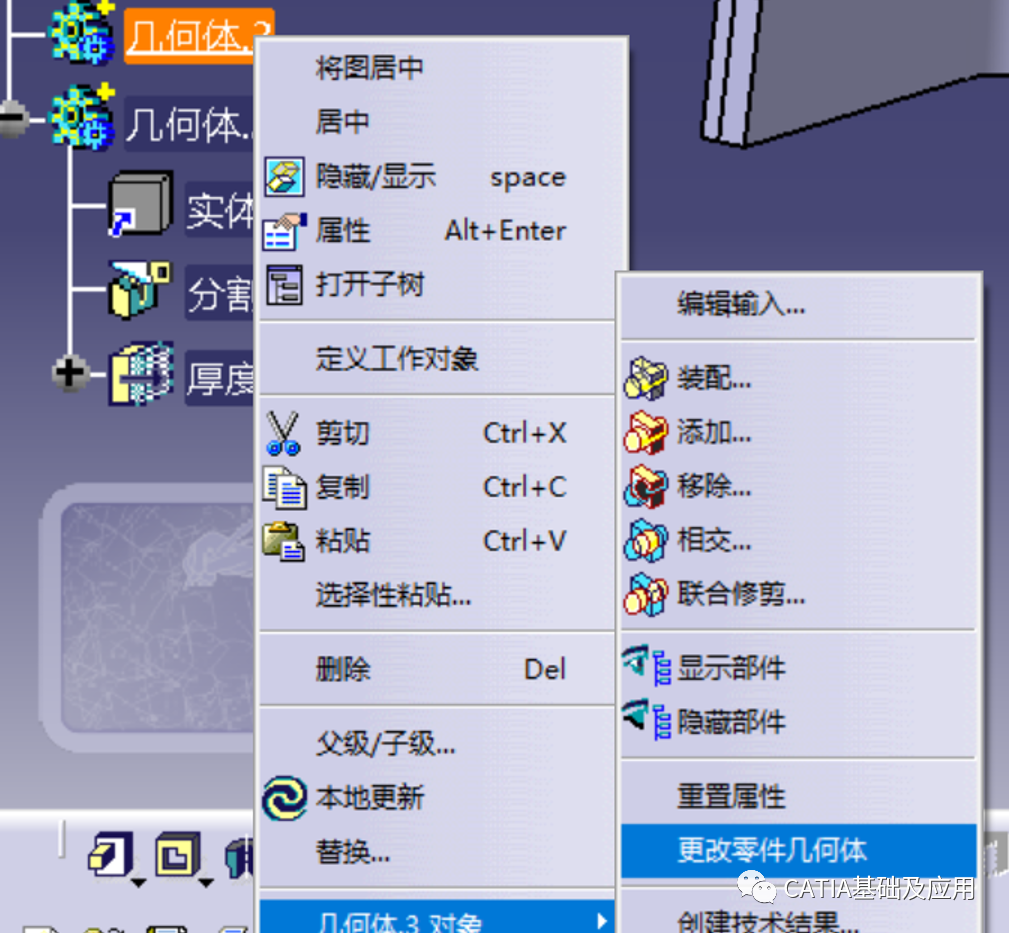

23、将新的几何体定义为零件几何体（零件几何体无法被删除或移除，只能更改）如下图；

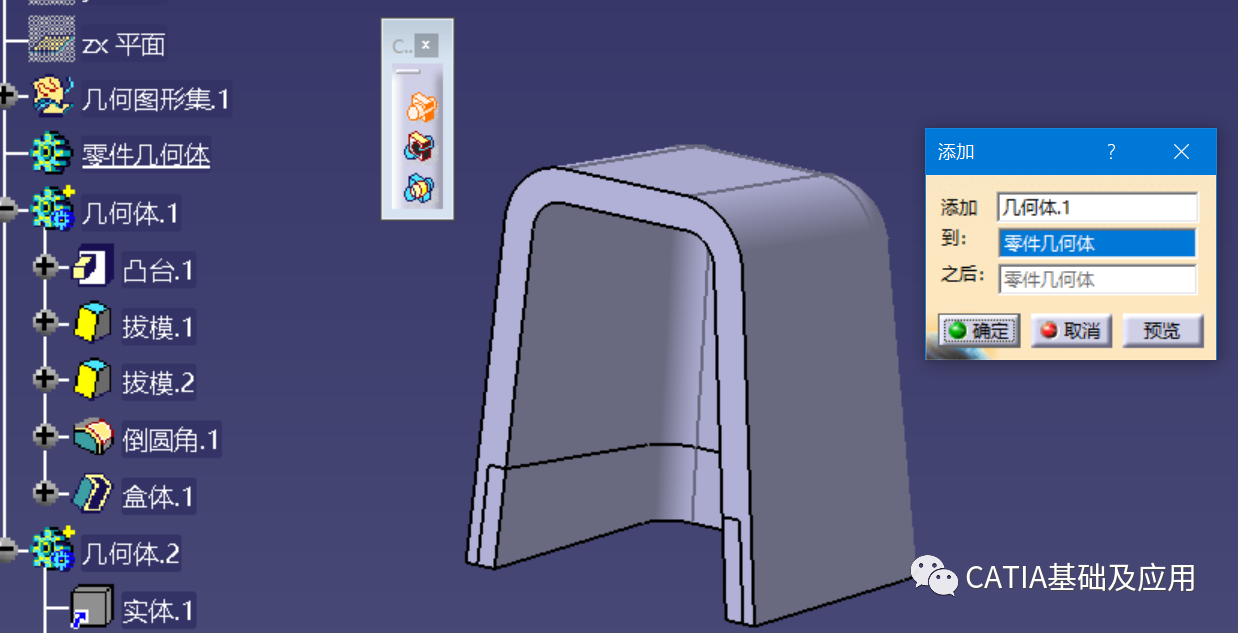

24、将几何体1布尔加进零件几何体中；

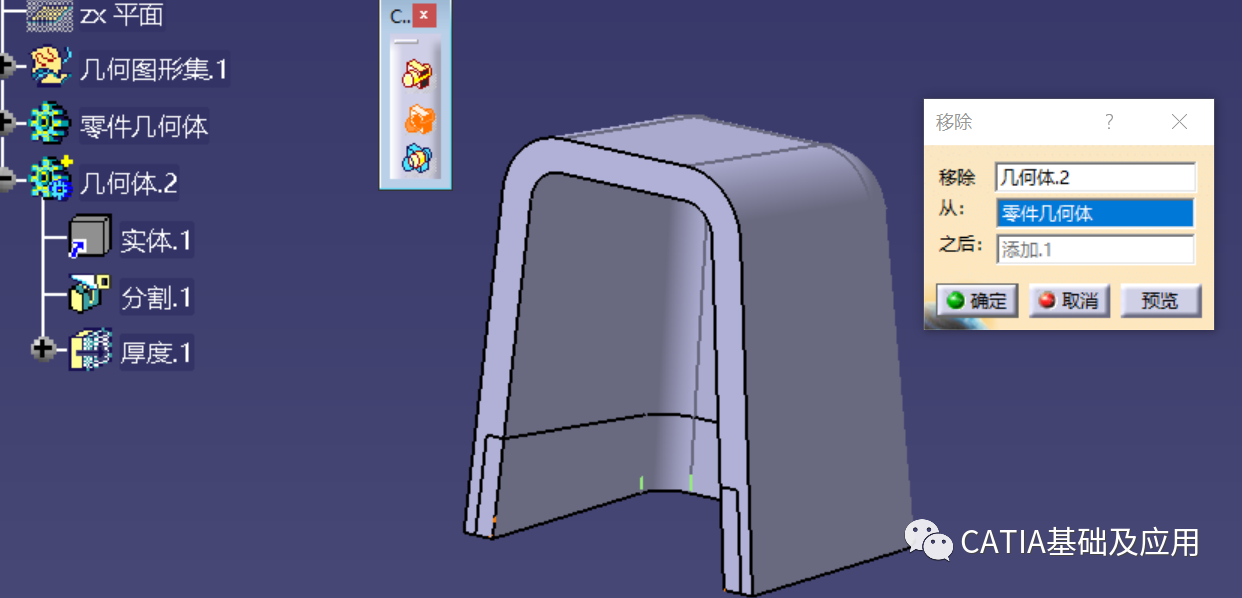

25、将几何体2与零件几何体布尔减运算（移除）；

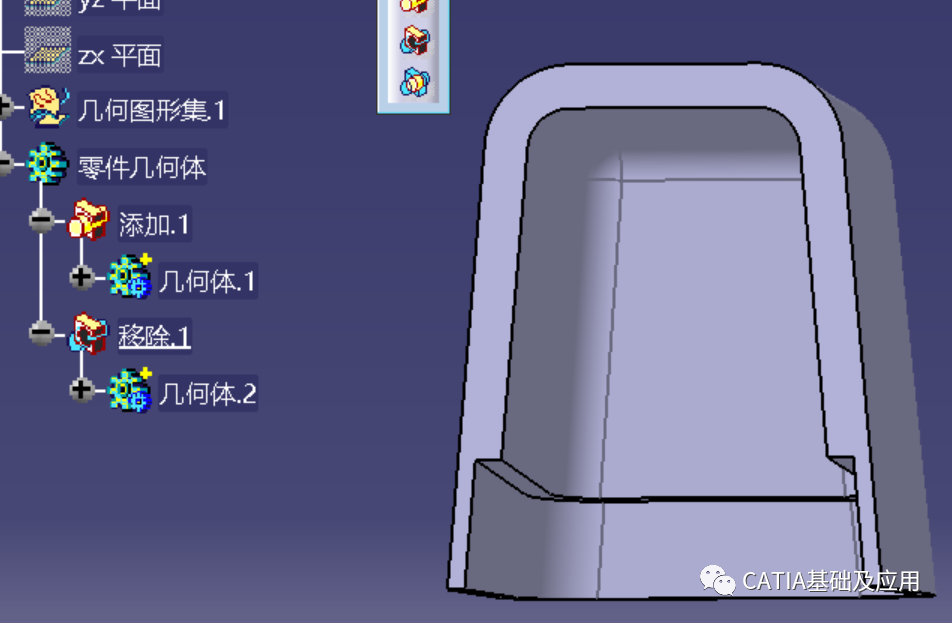

26、点击确定，得到如下完成后的doghouse。
