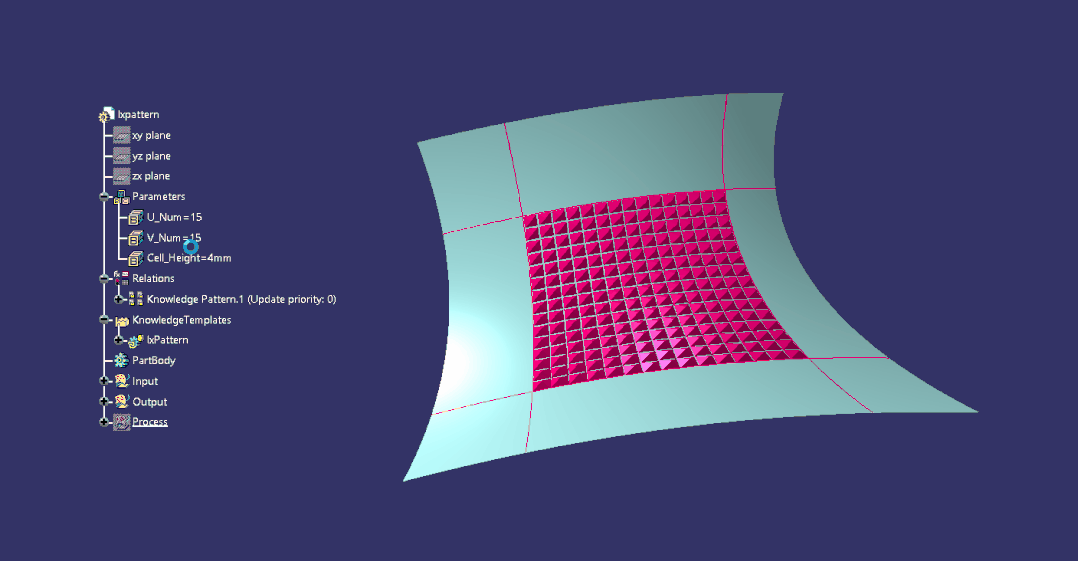

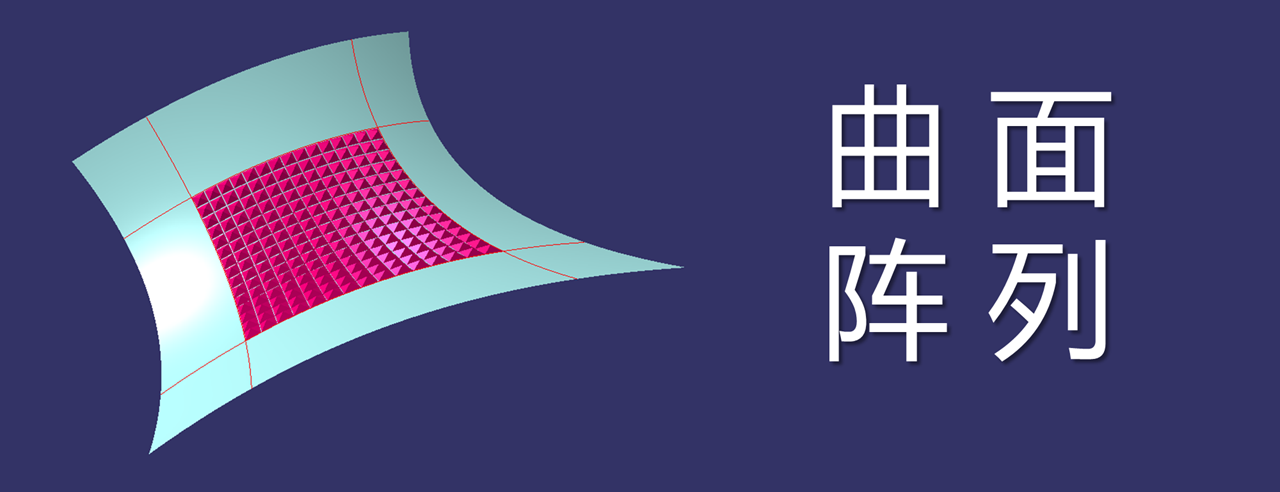

今天我们不说废话，通篇干货，介绍如何在CATIA里做出上面图片所示的曲面阵列特征的效果。

建模思路

先做单个的参数化特征，再用知识工程阵列实例化。

需求分析

在曲面上给出的两对UV线围起来的区域，参数化阵列图中的菱形特征。当曲面、UV线、阵列数量参数等发生变化时，模型可自动更新。

这样一看，我们的输入条件就很明确了：一张面，四条线！

特征建模

接下来，我们做单个的参数化特征。什么，听不懂什么叫参数化特征？那我们就简单解释一下：

 · 你用草图拉伸个凸台，这个凸台就是一个参数化特征。凸台有输入元素比如拉伸轮廓；还有输入参数，比如拉伸高度。我们可以通过修改这些输入，来修改这个凸台；

 · 同样的道理，你自己用若干个命令组合成了一个特征（人家的特征叫凸台，我们的特征就叫小明好了……）。小明可能有若干个输入条件和若干个参数，我们通过修改这些输入，来修改小明；

这下 对应上了吧！

关于本例中的菱形块，特征并不复杂，小狼这里给出一种建模思路，仅供参考。

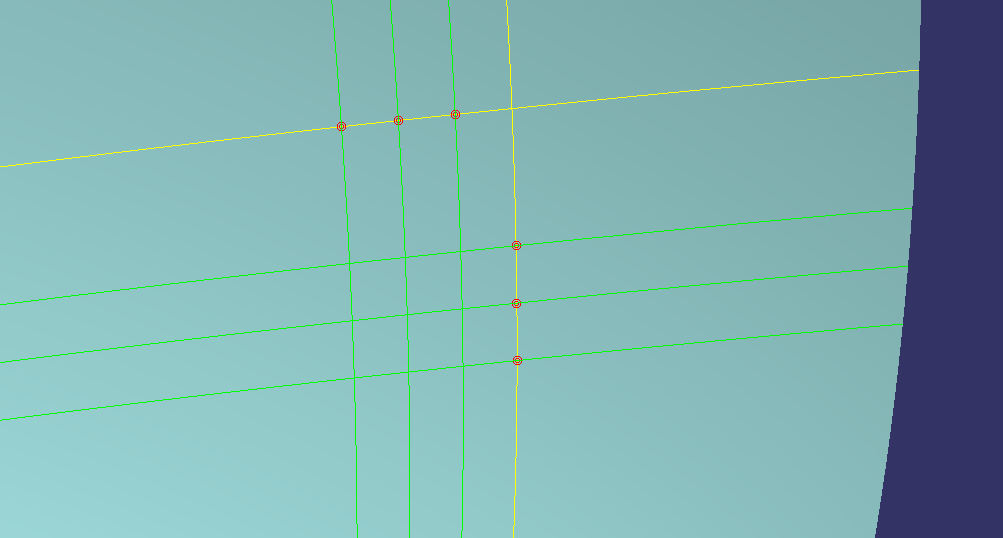

1、我们在UV线上各取3个点，然后过这些点分别做等参曲线。

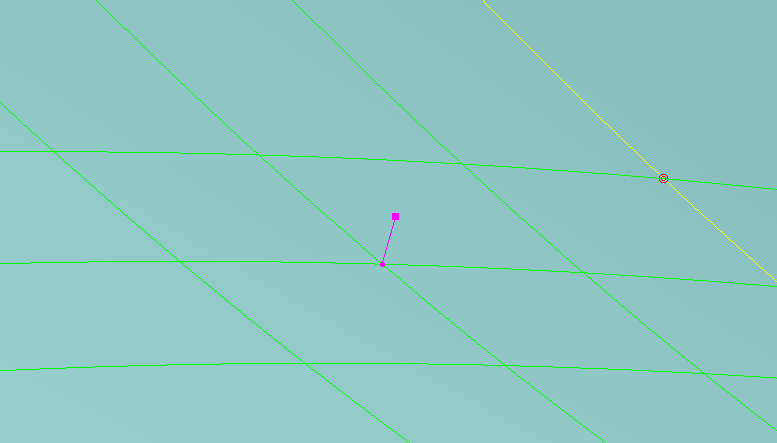

2、取中间两条线的交点，并做一条曲面的法线。我们将这条法线的末端，作为菱形块凸起的顶点。

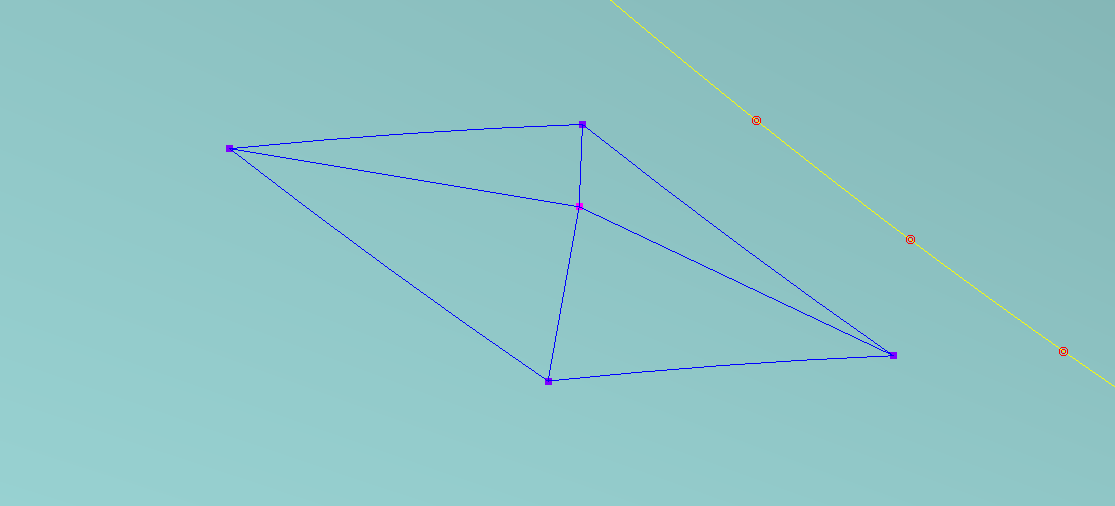

3、修剪等参曲线，并连接顶点，得到蓝色线框，应该不是什么难事。

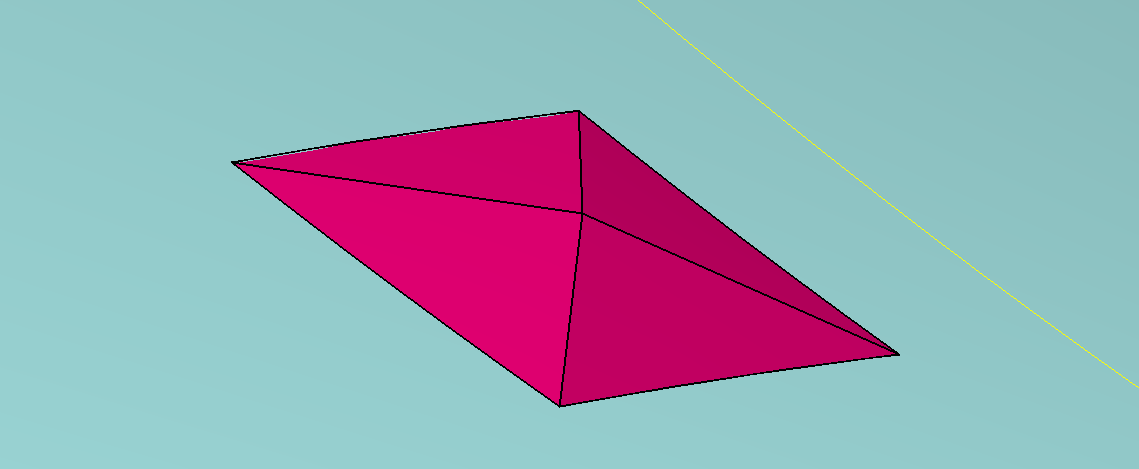

4、填充四个侧面，再到一起，我们的单个参数化特征就做好啦！

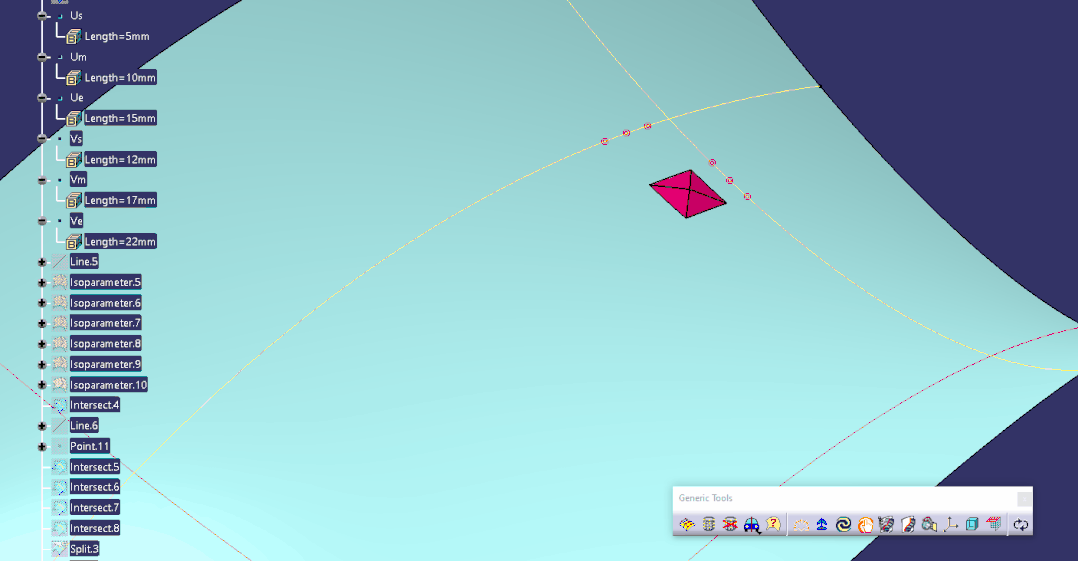

通过以上步骤，我们得到了这样一个特征：确定曲面和UV线的情况下，我们只需要修改第1步中点在曲线上的位置，便可实现此特征出现在曲面的任意位置。

创建UDF / 用户自定义特征

上面的特征虽然已经基本实现了我们的需求，但还是一堆元素散落在那里。我们现在要把它打包，变成一个UDF，也就是用户自定义特征。

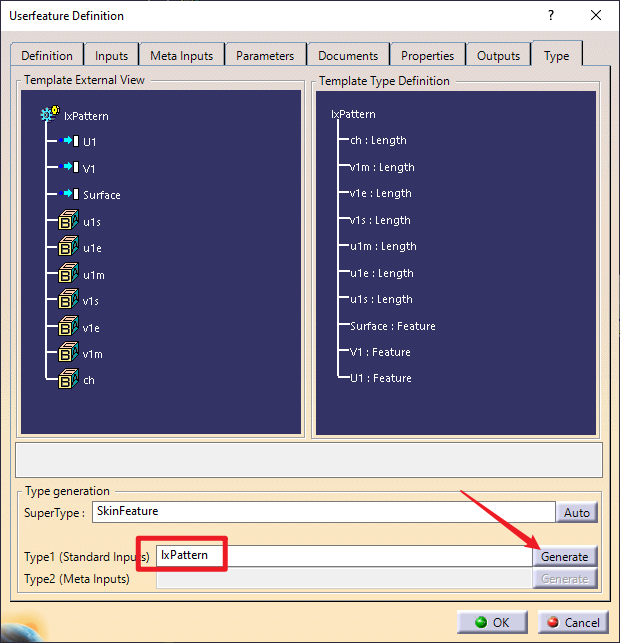

创建UDF的方法，我们前面已经有太多篇文章说过了，因此我们这里不再重复介绍。唯一需要提一下的是，这里需要输入一个名字，并点一下Generate，将我们自己做的这个特征生成到知识工程目录里。

知识工程阵列

上面动图演示的，手动一个一个改特征参数，着实有些繁琐。幸好CATIA为我们提供了“知识工程阵列”这个命令。我们可以在这个命令中，对UDF特征进行实例化，并按我们指定的规则修改各个实例的参数。

要使用这个命令，我们需要先从开始菜单-->Knwoledgeware-->Product Knowledge Template这个Workbench（大家可能更习惯叫模块）。

然后，我们便可以在该模块仅有的几个命令里，找到“知识工程阵列”这个命令，业内通常叫KP（Knowledge Pattern）。

点开这个命令，会弹出一个对话框。接下来，也是本文的核心内容，我们来介绍一下 创建知识工程阵列 的一般步骤。

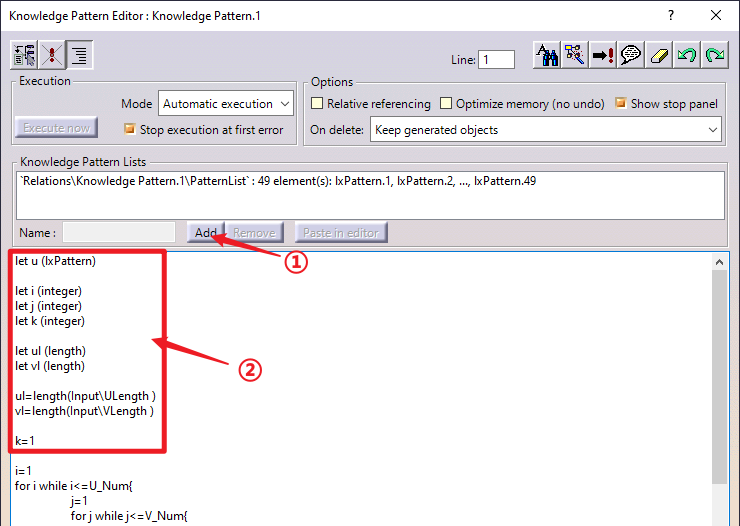

①通常我们会先点击这个Add按钮，创建一个列表。因为我们做的是阵列，而这个列表，就是用来存放这些阵列出来的实例的。

②定义一些变量。

如果阵列的是UDF，那通常需要定义一个你的UDF类型的变量，比方说小狼这里，第一行定义的就是类型为lxPattern的变量u。

此外，我们通常会定义一些整数型的变量，用来实现循环。

其他的，可根据自己的需要定义，比如我们上面图片里定义的ul和vl两个长度类型，就是为了得到两对UV线之间的距离，这样便于计算等分点位置。

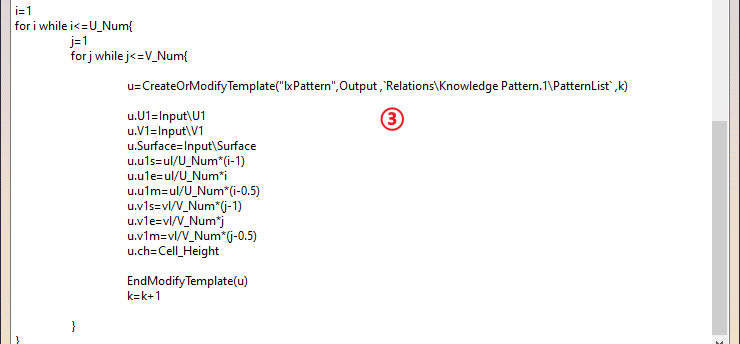

③可以开始循环实例化了。比方说这里，我们根据i和j这两个循环变体的值，以及给定的横纵方向上的阵列数量，来计算出我们手动更改的那几个点的位置信息，即完成了知识工程阵列代码的编写。

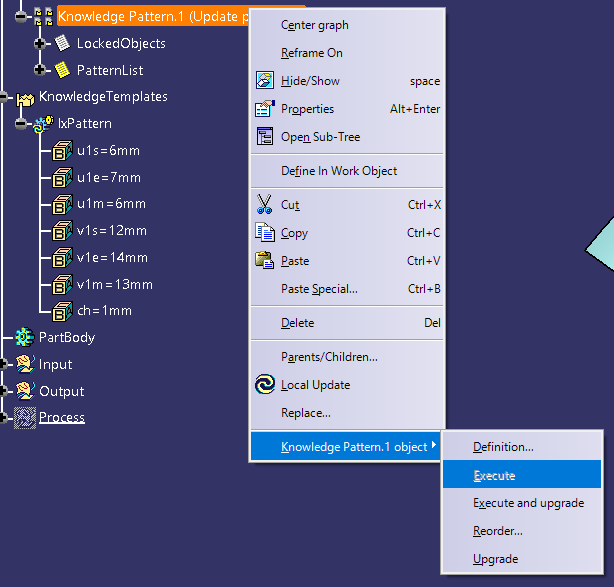

最后，如果我们的代码没问题，我们右键特征树上的KP特征，旋转Execute，就可以看到我们的阵列结果啦！
