CATIA技巧：CATIA导出的IGS文件在其他软件中打不开，怎么解决？
文章来源：CATIA模具设计应用
在不同软件中相互调用数据，需要中间格式的数据，IGES格式就是其中最为常见的一种。
比如，将CATIA的面片文件导出为IGES格式，再导入Autoform等模拟软件中进行分析模拟，亦或是导入Icem Surf等软件中进行曲面质量优化。
然而，在设计过程中，可能会遇见一个问题：通过CATIA导出的面片IGES格式的文件，无法导入到其他软件中，用CATIA重新打开导出的IGES格式文件，面片却一切正常！为什么？
设置可能是造成上述问题的元凶。

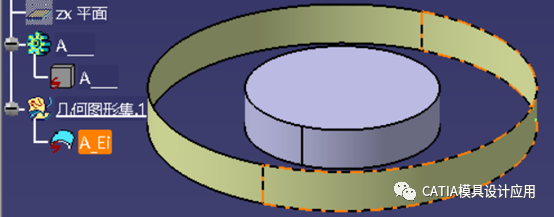

下图是一个包含曲面和实体的文件，用于展示设置的影响

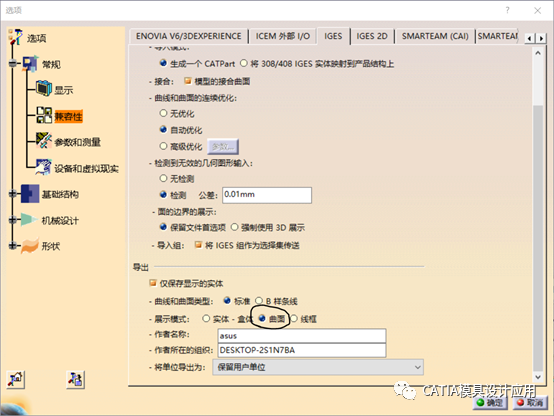

如果按照下图的设置，IGES导出的展示模式为曲面。
则导出IGES后，用CATIA打开发现，所有实体也被转化为面片：

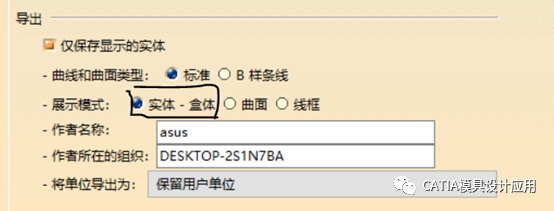

如果更改设置，如下，将展示模式改为实体：

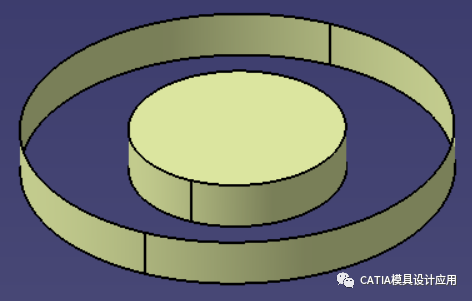

则，打开IGES格式，发现实体仍可以显示为实体：
这样在展示过程中一般不会有问题，转入其他的三维CAD软件也不会有问题，但是要转入Autoform或Icem Surf之类要求输入的元素必须为曲面曲线元素时，则会遇见问题。
比如：

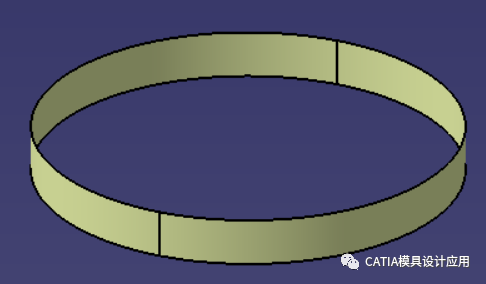

下图是一个只含有曲面的CATIA文件，导出时，选择了设置为实体-壳体，要导入其他软件，就会遇见开头所讲的问题：看着都对，就是无法导入其他软件！
至此
想必大家也知道了如何解决：
切换设置为IGES导出的模式为曲面，重新导出即可。
