CATIA技巧：如何在CATIA里画一朵参数化的花？
文章来源：CATIA那点事儿
作者：catia小狼

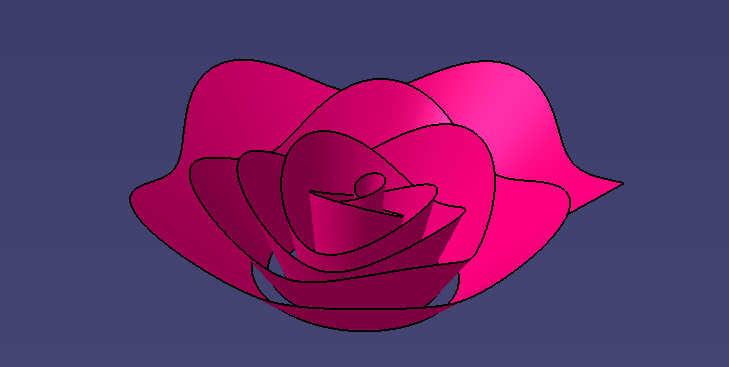

在之前的文章里，小狼发过这么一张图
于是有小伙伴私信我问这个怎么做。
其实，这种东西建模的思路很多，你甚至可以在FSS自由曲面或者IMA里面，用控制点直接拉这么一个面出来。
即便说参数化，思路也不是唯一的。小狼今天在这篇文章里讲到的内容，也仅仅是抛砖引玉，为大家提供一种思路作为参考。这个思路就是我们之前反复提过的“平行加法则”的思路。
废话不多说，我们直接来说操作步骤！

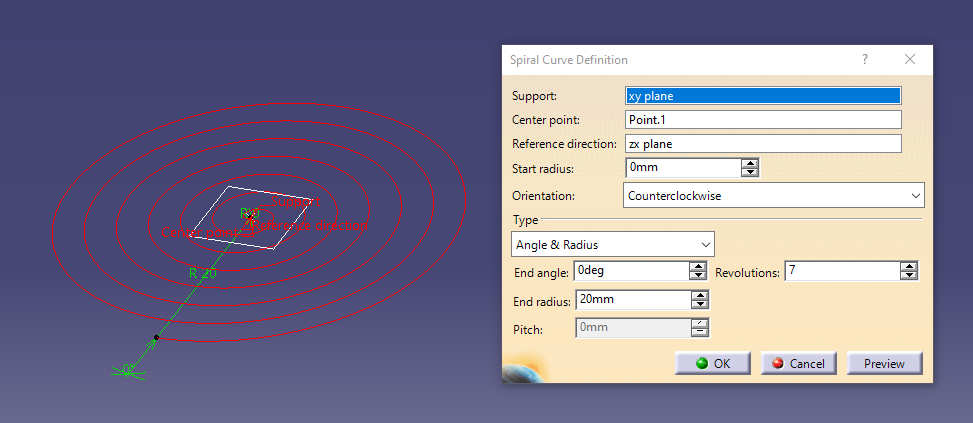

1、随便找个平面，画个蚊香（螺旋线）
。

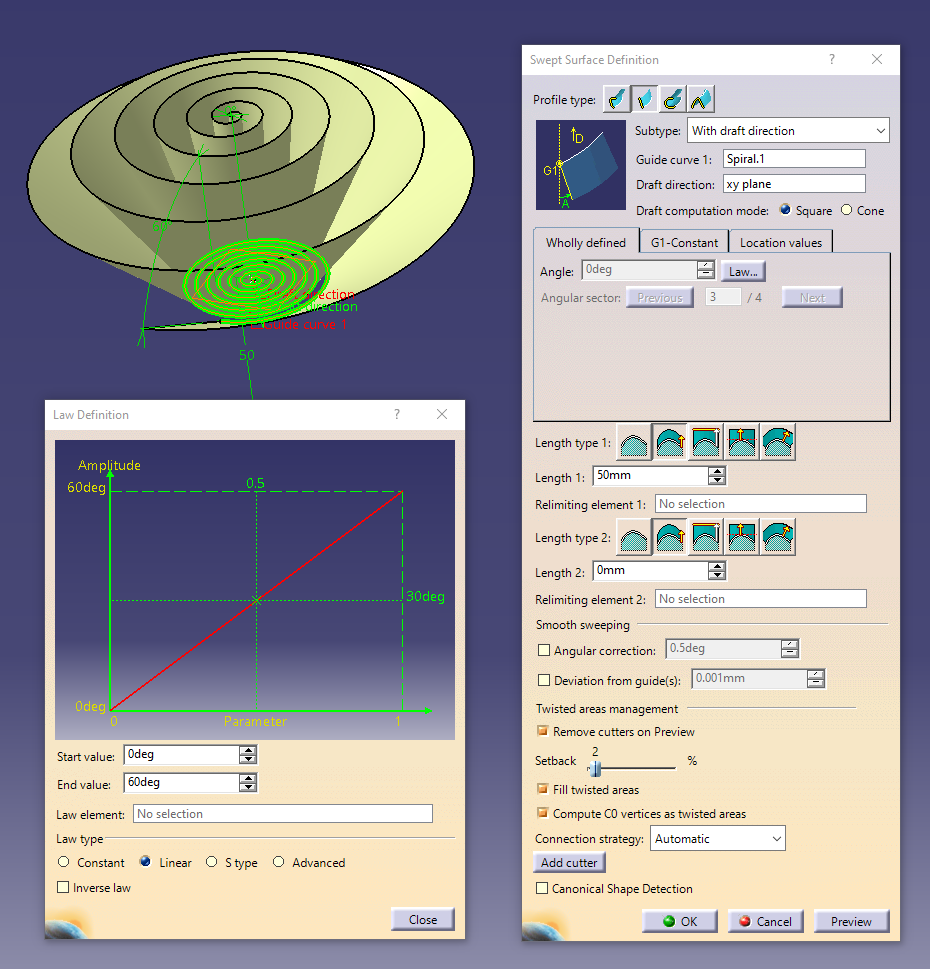

2、以刚刚的“蚊香”为引导线，它所在平面的法向为拔模方向，做一个直线型扫掠
。其中扫掠的拔模的角度，我们用一个渐变的法则来控制。

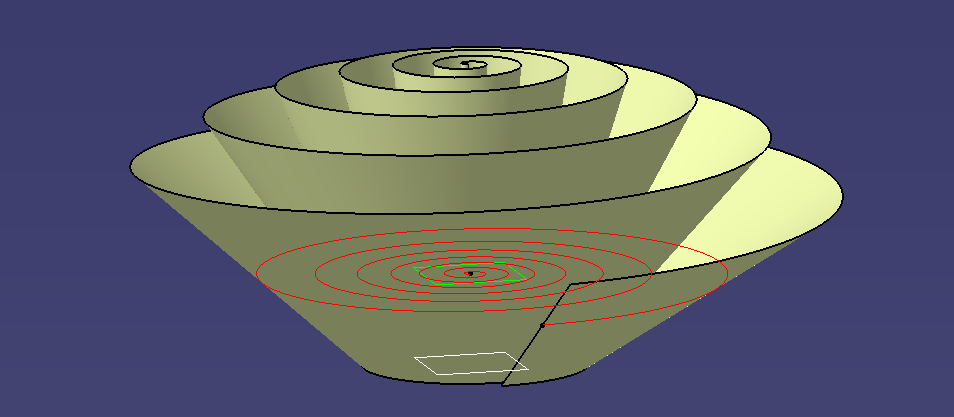

3、偏一个平面上来，和我们扫出来的面交出一条曲线
。
4、接下来，我们用fog命令
（找不到命令的小伙伴的看下面的图）

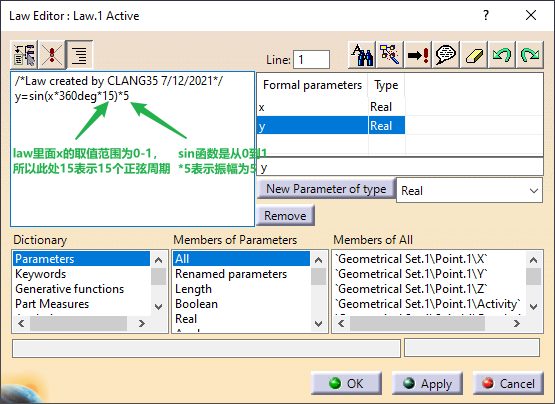

写一个正弦曲线法则。

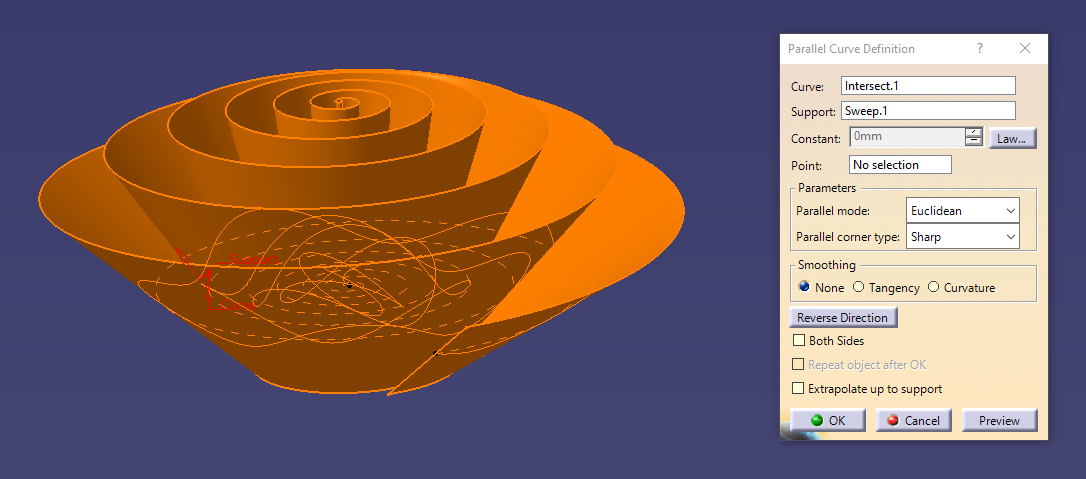

5、以刚刚的扫掠的面为支持面，将相交得到的曲线用这个正弦法则做一条平行曲线出来
。

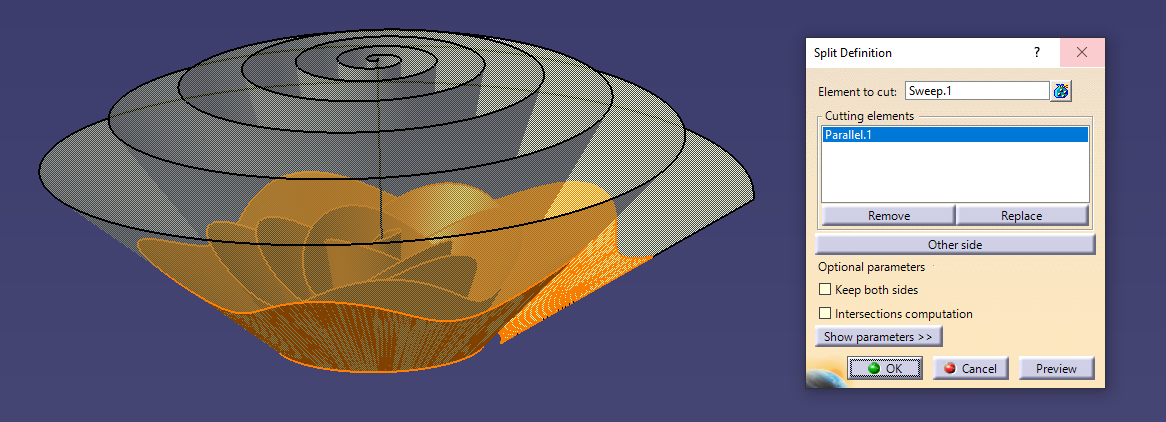

6、最后一步，用上面得到的曲线，对扫掠面进行修剪
。
好啦，现在我们就得到这样一个模型啦！

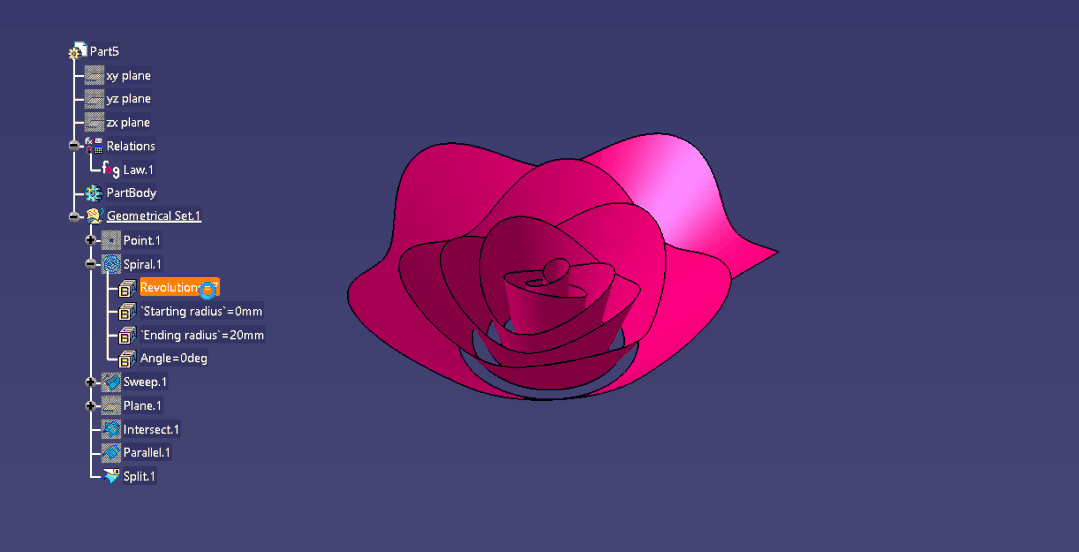

为什么说这个模型是参数化的呢？因为我们调整参数之后，模型可以自动更新！

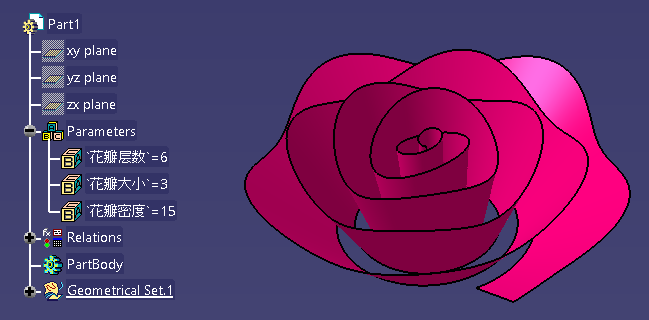

当然，你也可以像下面这张图一样，把要调整的参数单独建立参数，并与模型关联，效果是一样的！
