    一.项目概况

    江苏大剧院项目位于南京奥体中心西侧，南临奥体大街，北靠梦都大街，西接扬子江大道和滨江公园，工地四周交通便利。是一个集演艺、会议、展示、娱乐等功能为一体的大型文化综合体，整个项目包括可容纳2280人的歌剧厅、1001人的戏剧厅、1500人的音乐厅及2711人的大综艺厅、共享空间等五部分，能满足歌剧、舞剧、话剧、戏曲、交响乐、曲艺和大型综艺演出的功能需要，功能齐全，视听条件优良，技术先进，设备完善。观众厅、前厅属于高大空间，且含有大量的曲面造型的GRG、石材等，对于排版下料、放线安装等提出来较高的要求；复杂多曲面空间定位难、GRG、木饰面、异型石材加工下料尺寸要求高、不同材质之间交界面处理等都是建模、施工的难点。

    二.项目BIM专项及创新应用

    1.辅助深化设计

    （一）GRG方案可视化、参数化设计：

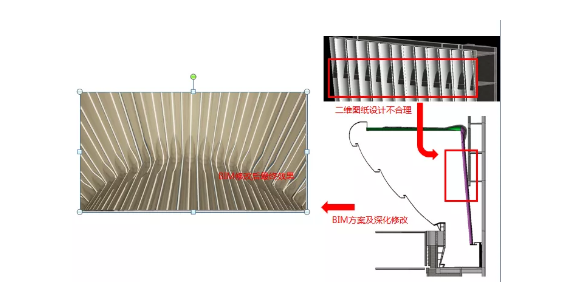

    利用BIM模型为项目复杂节点做深化设计服务，如：前厅GRG复杂曲面铅笔筒深化及施工方案难点为：墙面与天花保持上大下小渐变的整体性与对缝，保证每条GRG单元角度均匀，经模型深化，发现原设计墙面GRG造型倾斜角为3度时，与3楼结构冲突，后改为4度。

    （二）钢结构抱箍可视化、参数化设计：

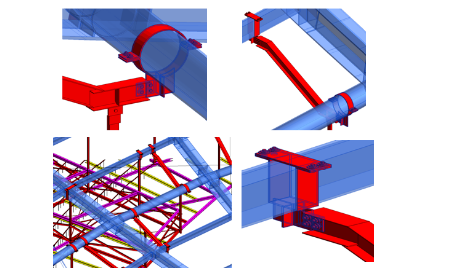

    原钢结构抱箍方案存在三维空间的抱箍点定位困难，通过BIM进行抱箍方案的模拟、深化，最终抱箍点位可移动的调整范围控制在300mm范围自由调整，解决定位难题。

    （三）弧形楼梯方案可视化、参数化设计：

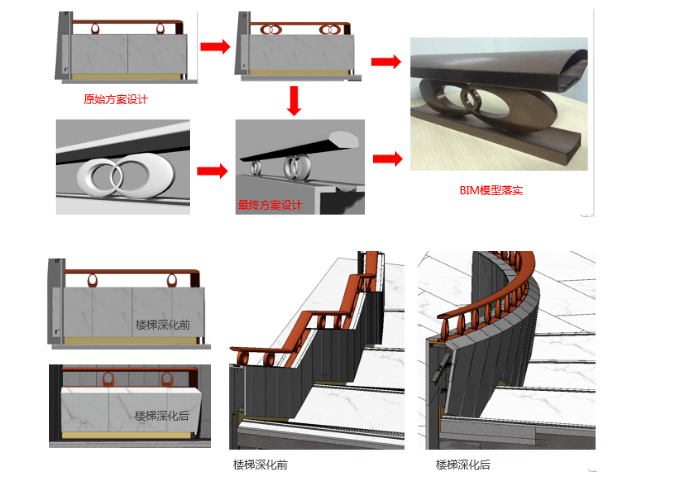

    前厅弧形楼梯，原扶栏石材方案方方正正模型效果并不理想，经多次研究后改为有斜角造型；不锈钢扶手方案从短粗单环变成细长单环再变成双环。

    2.方案模拟

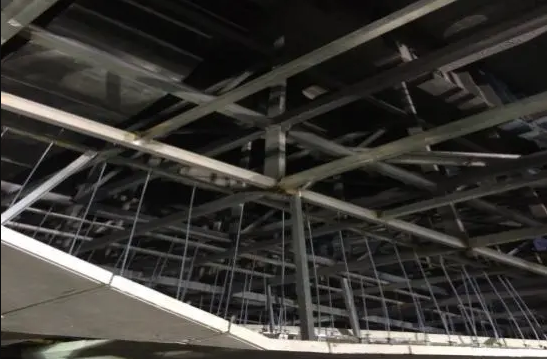

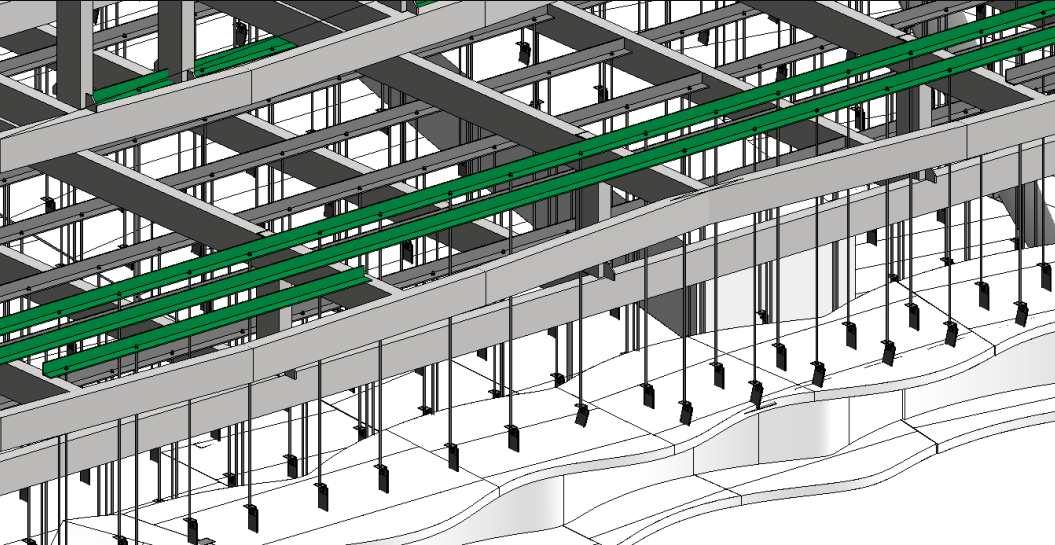

    （一）观众厅GRG天花及钢架转换层的方案模拟

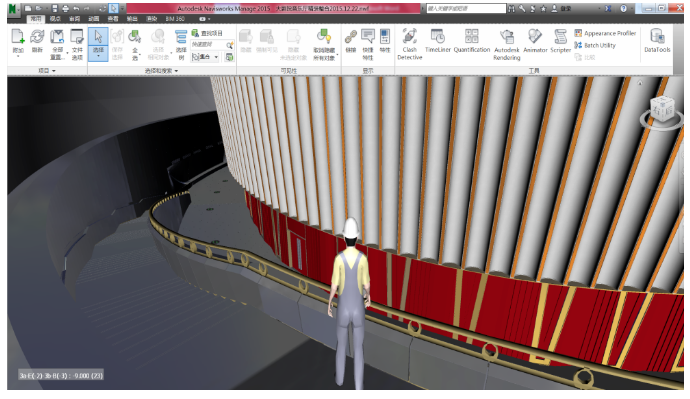

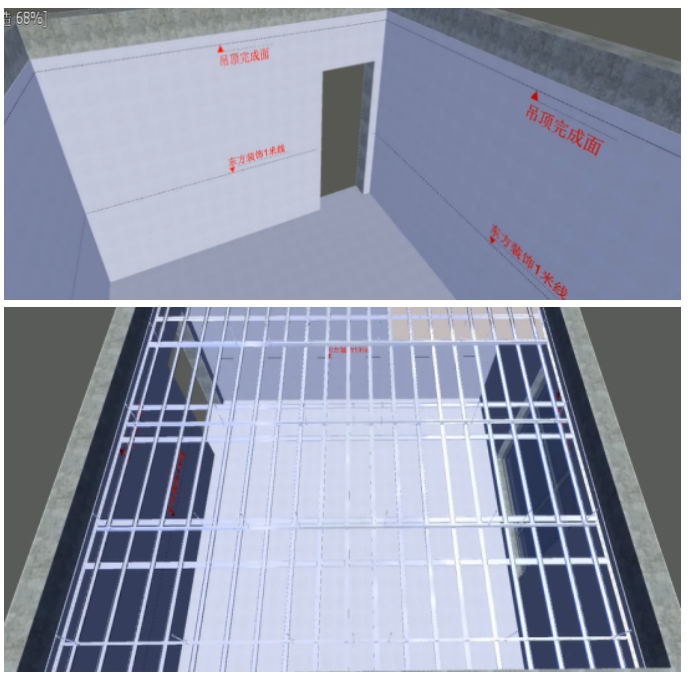

    项目对重难点部分进行可视化模拟与分析，将施工工序模型化、动漫化，动态演示每道工序的施工方法、控制要点、检验标准，直观展示重要样板的工序步骤，进行直观形象的交底，提高技术交底的质量。如：观众厅GRG天花及钢架转换层的方案模拟

    （二）观众厅GRG栏河样板段模型

    项目对重难点部分进行可视化模拟与分析

    （三）石材暗门

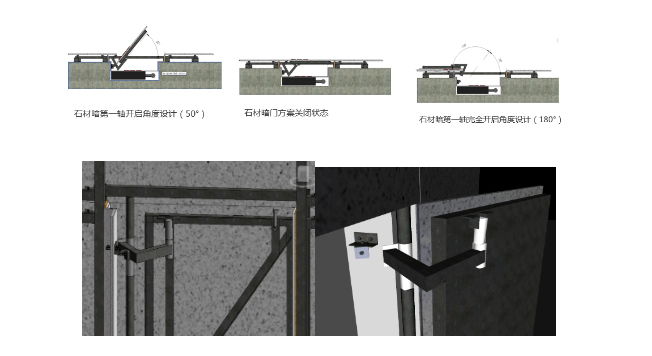

    石材暗门的方案模拟：为满足国家对消火栓暗门开启标准，结合现场实际，暗门设计方案为双轴形式，通过两次转动达到达到180度开启要求，此项已申请专利。

    （四）施工进度模拟与技术交底

    项目在4DBIM系统中，进行整体、分区段施工进度模拟，直观检查交叉施工逻辑关系是否合理，施工内容是否有疏漏，大幅降低设计问题和返工率，论证方案可行性。

    3.材料下单

    （一）异形材料

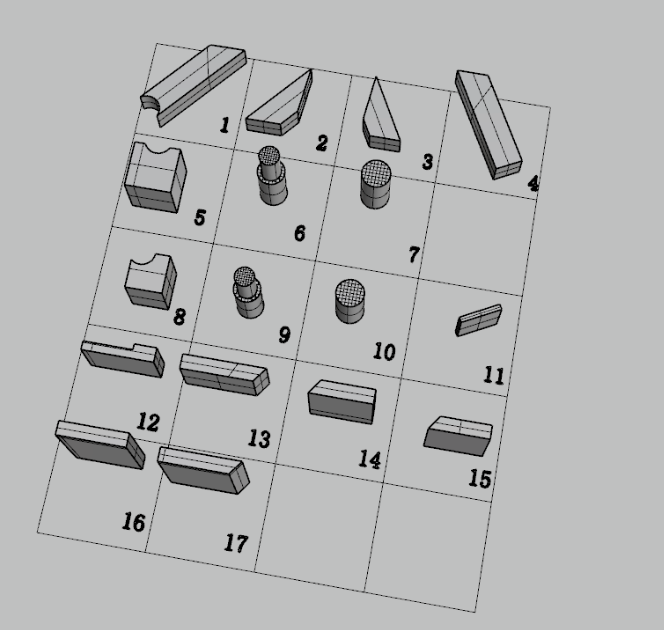

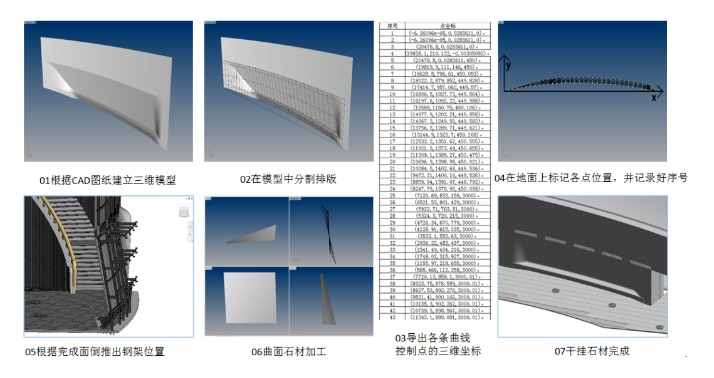

    特别对于一些异形曲面造型，常规下料方式无法完全满足施工需求，运用BIM强大的模拟及数据处理能力能补足这方面的缺失。

    （二）常规材料

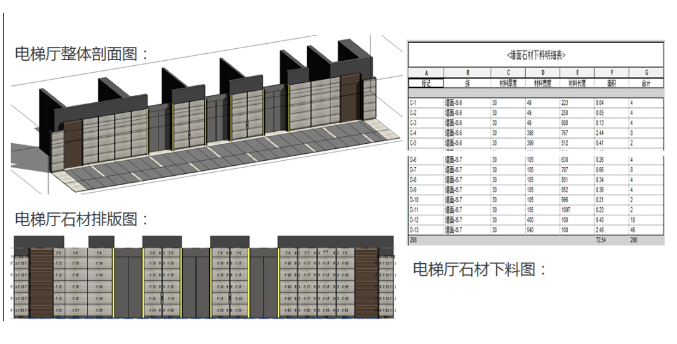

    利用BIM模型的模拟功能进行虚拟排版，确定排版形式及尺寸，生成料单下料。在瓷砖倒角、加工类型较多的情况下，能够快速统计，便于定尺加工，提高效率，降低损耗。

    4.成本把控

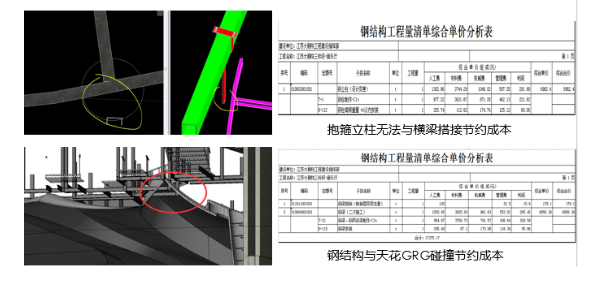

    传统根据深化图纸或个人经验施工，经常是物料浪费、后期更改频繁、成本严重超支。BIM技术至少可以降低60%左右的因设计“错漏碰缺”设计变更。通过估算本项目BIM技术减少的变更预计上百万元，成本方面节约数十万元左右（不包括3D扫描）。

    5.安全管理

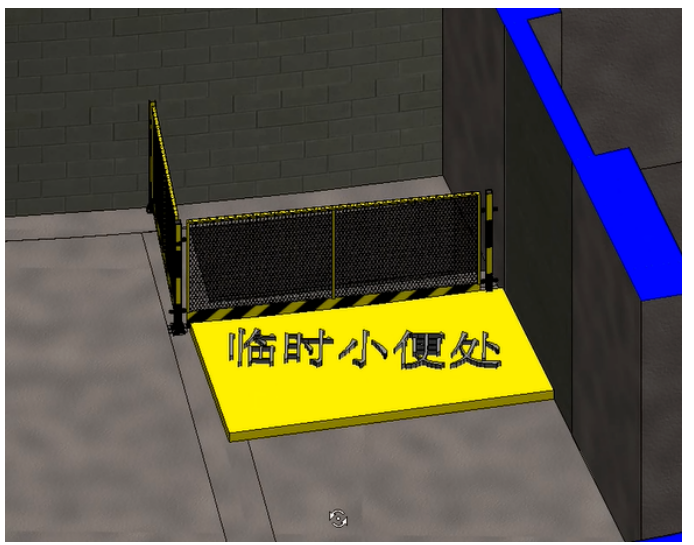

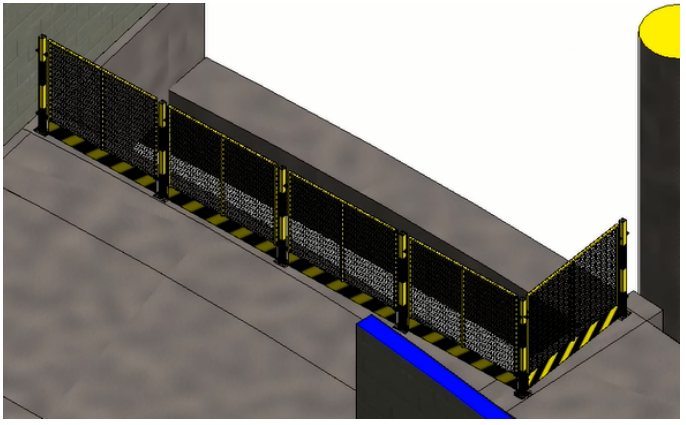

    对BIM模型中临边洞口等危险源进行标识，利用族技术快速建立防护体系，通过第三人漫游论证，达到周全的防护部署。安全人员手持移动终端，对危险源逐一检查和标注，保证对危险源的全面控制。

    6.与虚拟现实技术的结合应用

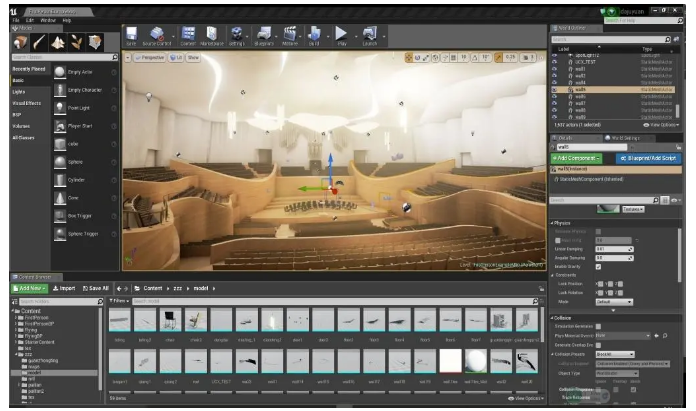

    利用虚拟现实技术完成漫游展示，业主可以任意变换自己在房间中的位置，去观察设计的效果，完全按照自己的构思去构建装饰“虚拟”空间，直到满意为止。

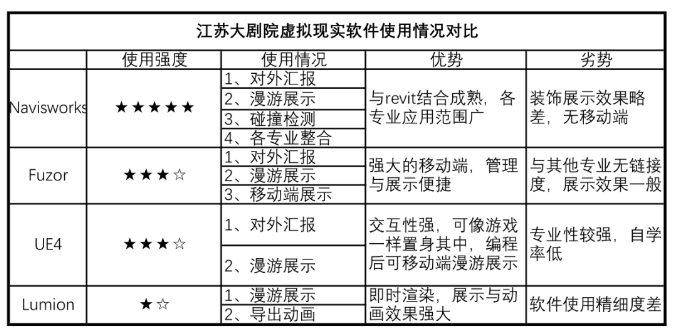

    本项目使用与类比的各类虚拟现实的软件应用，通过不同软件的优略势对比，在实际应用中的展示与所用对象

    7.与3D打印技术的结合应用

    与3D打印技术相结合，将复杂造型或重要节点的BIM模型通过转化进行打印，形成实体模型，有效指导现场施工。如：项目180度消火栓箱石材暗门开启方案。

    三、项目BIM应用总结

    （一）管理应用：在辅助深化设计及施工管理方面取得一定成果，有助于减少返工，节约成本，提升工程质量和控制工期；

    （二）建模技术：对常见装饰做法及构造的模型建立有了更深刻的认识和更开阔的建模思路，具备独立建模能力。本项目架设了局域网服务器，采用工作集的方式进行内部的协同建模，稳定高效。

    （三）三维扫描：初步掌握三维扫描从数据获取到数据处理到成果应用的全过程技术，并总结出《三维扫描实施指南》，方便公司内部了解该技术，实施该工作；

    （四）技术推广：项目成员对BIM技术和公司BIM团队有了更多的了解和认可，有助于下一步该技术推广工作的开展。
