建筑电气设计中BIM技术的应用分析
1、应用要点

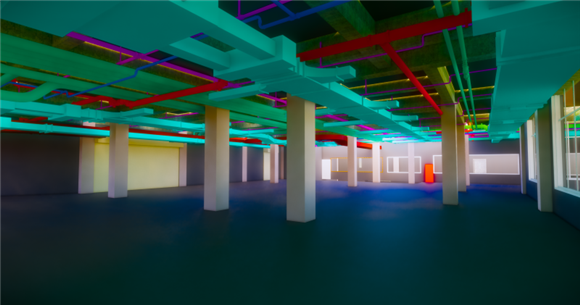

站在本质角度分析，在建筑电气设计中应用BIM技术的最终目的是缩短了建筑电气设计的周期，设计出更符合业主要求的电气设计成果。因此，在初步设计过程中，要严格按照业主的要求对管道线路、整体布局等要素合理进行处理。并通过利用BIM技术把原本的二维设计转化成了三维设计，进而使设计变得更加的直观与清晰，为业主的评价提供了重要的参照依据。
2、信息传递
BIM技术的自动处理优势、设计精度优势建立在丰富的系统族库基础之上的。为了能够保证建筑电气设计的质量，在前期阶段，要结合实际的要求及其既有信息不断对族库进行完善，使其充分满足了BIM设计提出的信息传递的要求。
3、应用实例
（1）消防设计。BIM技术在消防设计中应用流程是：按照建筑火灾探测器标准要求，预设BIM软件检查标准，利用BIM软件检查功能实时对所设定火灾探测器等电气设备是否满足要求进行检查。并结合暖通、排水等专业对消防设计进行联动分析，不断提升消防设计安全性，使建筑消防设计更加符合消防安全要求。
（2）配电系统。BIM技术在建筑配电系统设计中应用流程是：D根据现有资料开展电气族准备、配电系统视图设置及电气设置等准备工作；②于建筑配电系统视图中把各种用电设备一一布设妥善，并收集与建筑配电系统有关的其他专业动力条件；③在BIM软件建筑配电系统文件中创建电力线路，合理处理不同用电设备相互间逻辑连接关系；4利用BIM软件自动生成功能，生成符合建筑配电系统要求的线路布设，合理完成导线布置工作；G利用BIM软件碰撞检查功能分析建筑配电系统设计中配电盘、线路属性等要素是否存在冲突问题，并及时纠正：⑥把建筑配电系统中涉及用电设备及线路，在平面视图中准确进行标注。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
