1、BIM的简易型

一般在利用BIM软件时，首先确定好标高，排布好整个系统的轴网，确定剖面图及楼层的分布。

设计师将CAD链接导入revit，对齐原点，在CAD的底图上利用系统里管道和卫浴绘图工具，绘制基本管道。对于特殊的接头可采取预先编辑并加载到族的方法方便后续设计使用。同时设计趋于简易化，方便建立多个设计方案进行对比降低设计成本。

BIM引入到给排水设计后设计师方便把控全局系统。从三维层面观看，模拟管道路线同时进行管线综合碰撞检查，提前检查出不同专业之间的碰撞的问题。使用BIM工具，可以更准确的估算各项性能和造价情况。

2、给排水管道的碰撞分析碰撞分析

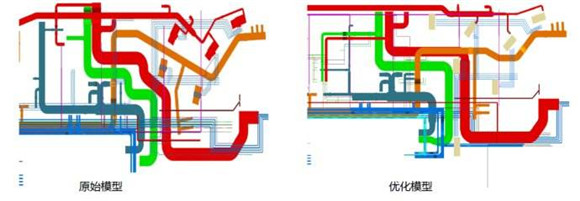

是整个工作流程最核心的部分。在安排管线预留洞口的位置时，此处有结构设计的构件妨碍预留孔洞的布置，BIM技术以“层"为单元将涉及给排水专业的集合为一单元，在revit软件中导出Navisworks模型。Navisworks的碰撞报告包括有碰撞位置的图片，项目ID和坐标，比较直观方便，而且修改后便于二次检查。Navisworks与revit共同操作，可减少各种错漏碰缺。当错误ID排查出来时，点中其中一个冲突构件进行修改。修改的原则是大管、主干管为主，小管、分支管其次。同时小工程量让大工程量。重复多次检查整合，进行优化受计保证无碰撞冲突。见图1，某地下车库所示，用BIM技术对专业模型进行整合，发现主碰撞问题00多个，优化设计后利用虚拟人物漫游，提前查看各种错漏碰缺问题。所有优化完成后，生成优化方案，合理减少使用空间，最大限度提升了室内净高。快速准确提取给排水管线工程量，细度达到阀门级别，可根据设计变更动态更新。

3、可视化设计及协同性

利用BIM技术可让技术图纸与三维效果图之间自由转换。利用相机功能，确定好相机的视角范围，规划好相机的运动步骤，进行虚拟漫游。在正式开始施工之前就可以把整个建设项目的周期模拟出来，并且建造一个模拟完成作品的模型，这一功能帮助同一施工组织不同专家进行讨论。可视化不仅仅是为了建造出一个模型利用效果图来展示成果，更重要的是勘察测绘、项目的设计、招投标、施工建设、项目运营、人员的调配及项目更新都在可视的状态下进行。

4、给排水设计的独立性

在设计建筑时，通常以楼层为基本单位，但建筑管网会穿插于各层楼面中。利用BIM的独立性，直观观察建筑主体情况，将管网设计自成一个系统"。不会发生因上层楼面进行修改，下层管网发生漏水现象。在此设计系统中可自行增添族中的对象，方便后续设计。另外可划区域记录管道的数量尺寸及造价，方便工作人员施工。
