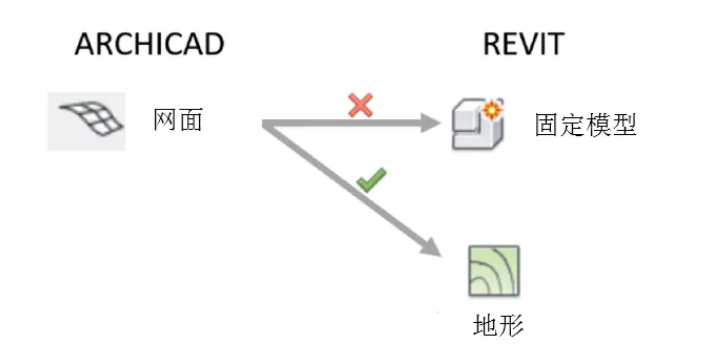

    作为一个基础设施项目，该项目地形区域较大，且它们都是由ARCHICAD中的网面工具创建的。利用IFC将地形转换到REVIT，成为了一种无法简单编辑的固定模型元素。因此，大多承包商开始要求能够在REVIT中进一步编辑地形。本文涵盖了一种解决方案，涉及如何使用从ARCHICAD导出的数据，在REVIT中重新创建一个可编辑的地形。

    步骤

    1.打开ARCHICAD模型，查看3D视图中的网面

    2.将地形保存为GDL对象

    3.打开对象，并在3D脚本中识别该地形点

    4.创建一个TXT文件，复制、黏贴这些地形点，并将其保存为一个CSV文件

    5.使用Excel编辑CSV文件，移除不属于该地形的数据

    6.保存CSV文件并将其导入到REVIT，以创建地形

    注意：DWG将用于交换toposurface（拓扑表面）的边界。

    将地形保存为GDL对象

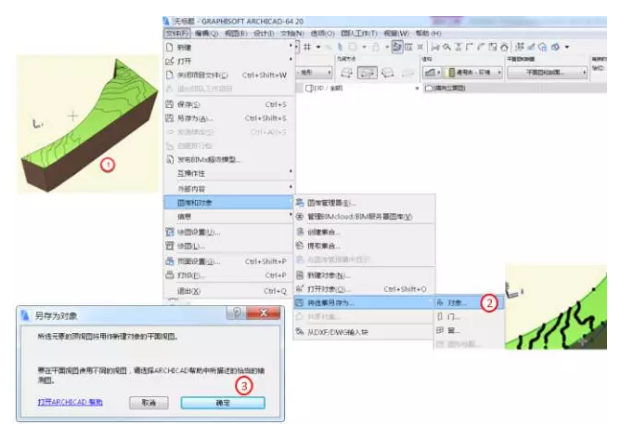

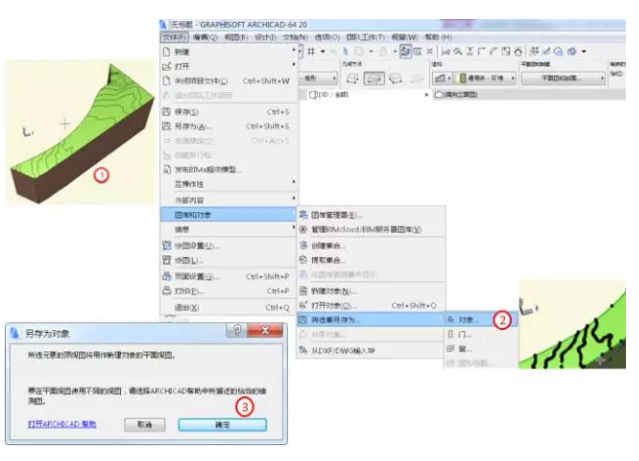

    1.运行ARCHICAD，打开模型，选择2D/3D网面（地形），右击并选择“显示3D选择/选框”，将其在3D视图中显示，

    2.选择网面并关闭文件>图库和对象>保存选择为…>对象…

    3.点击确定，选择所选元素的顶部视图，作为平面图视图

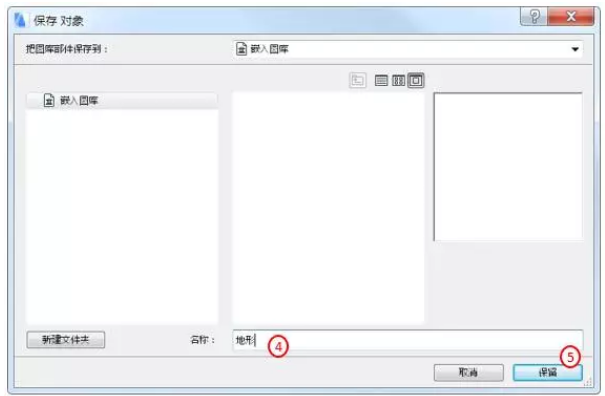

    4.命名

    5.点击“保存”

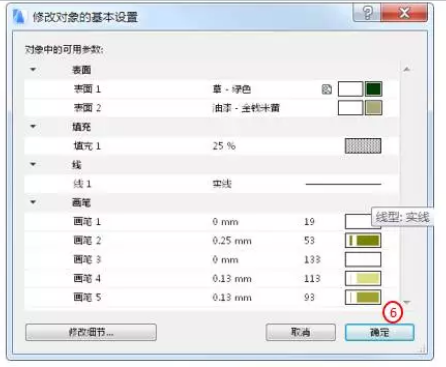

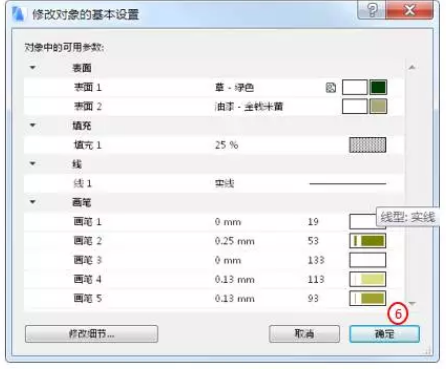

    6.点击对象的基础设置对话框中的确定。至此，网面（地形）就被保存为了一个GDL对象。

    用地形坐标点创建CSV文件

    1.运行ARCHICAD，打开模型，选择2D/3D网面（地形），右击并选择“显示3D选择/选框”，将其在3D视图中显示，

    2.选择网面并关闭文件>图库和对象>保存选择为…>对象…

    3.点击确定，选择所选元素的顶部视图，作为平面图视图

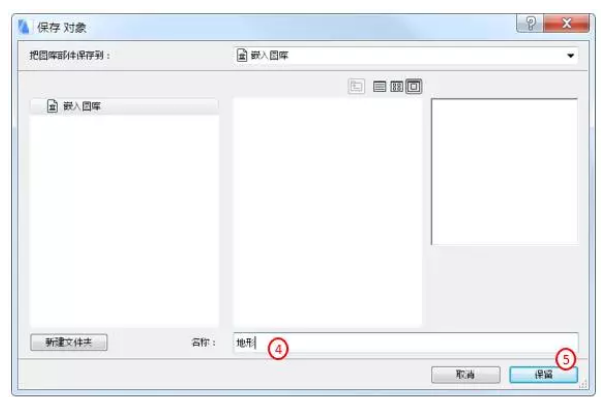

    4.命名

    5.点击“保存”

    6.点击对象的基本设置对话框中的确定。至此，网面（地形）就被保存为了一个GDL对象。

    用地形坐标点创建CSV文件

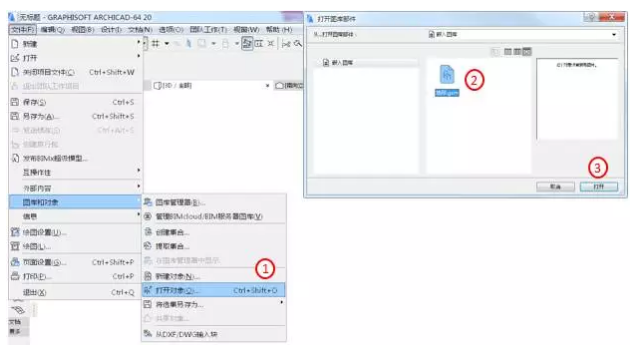

    1.选择文件>图库和对象>打开对象…

    2.选择在上一步骤中创建的GDL对象

    3.点击“打开”

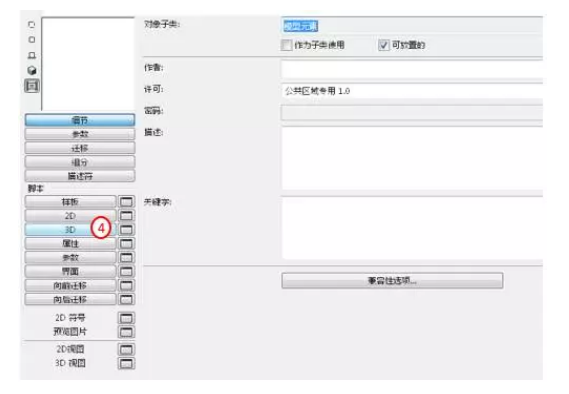

    4.点击3D，打开3D脚本

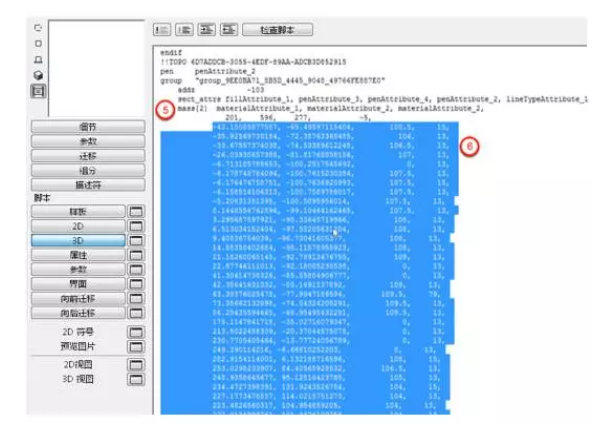

    5.找到自带许多点（X、Y、Z、代码）的mass{2}（体量｛2｝）

    6.选择所有点，并复制到剪贴板（CTRL+C或CMD+C）

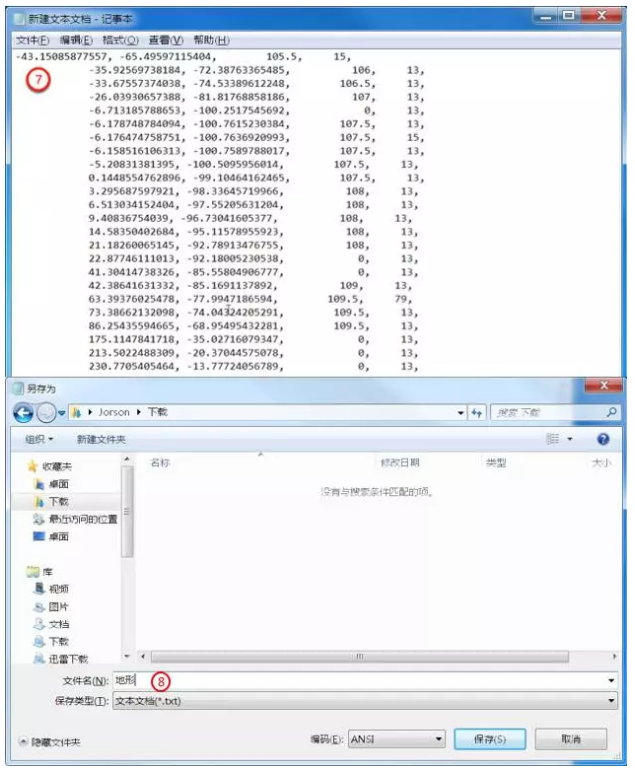

    7.打开记事本，粘贴

    8.保存为CSV文件（在“”中指定文件名，保存为CSV文件，而非txt文件），关闭记事本

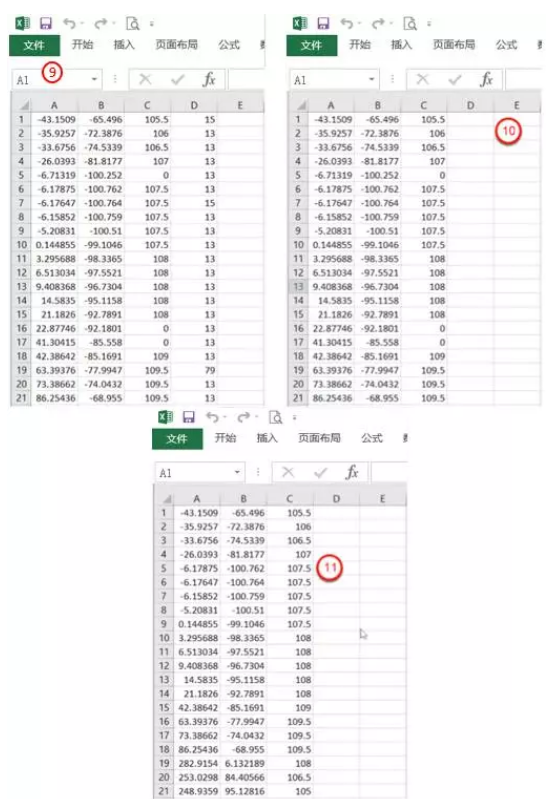

    9.在Excel中打开CSV文件

    10.移除D列，由于这是GDL中所使用的代码，而在REVIT的地形表面地形中是不需要的

    11.移除空白行或在C列（Z轴）数值为O的行，由于它们在网面（地形）基础上且在REVIT的地形中不需要的点

    12.再次将其保存为CSV文件

    导入CSV到REVIT

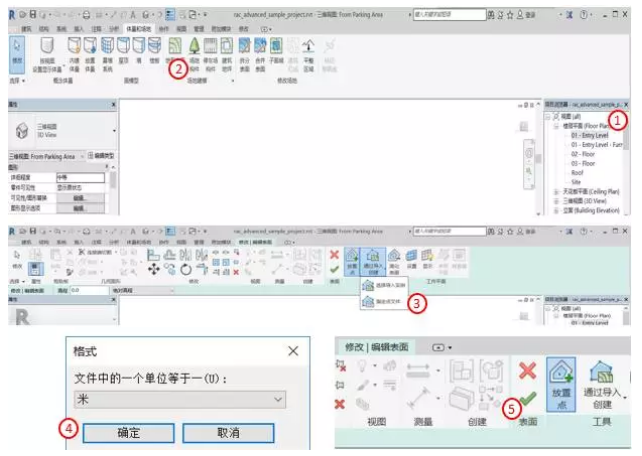

    1.运行REVIT，基于体系结构模版创建一个新的文件，打开“第1层-平面图”

    2.选择体量&场地>地形表面

    3.选择工具>从导入创建>指定点文件，选择在上一步骤中保存的CSV文件

    4.单位选择“米”，点击确定

    5.点击“完成地形表面”。至此，REVIT中就有了该地形

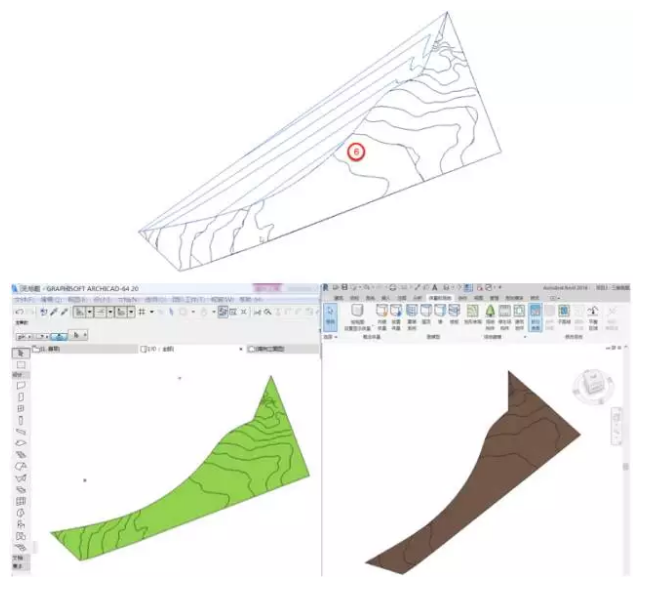

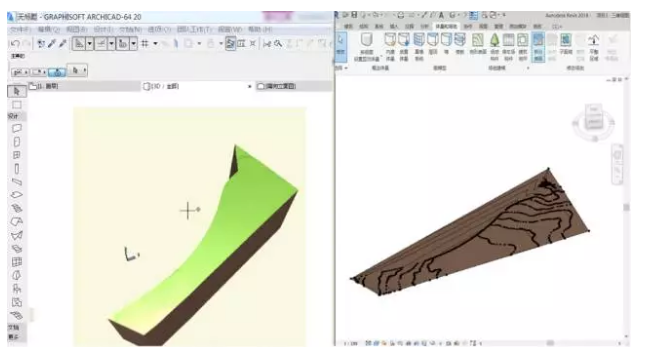

    在REVIT中切换为3D窗口，查看刚刚创建的地形表面。将ARCHICAD与REVIT窗口并排放在一起时，您会发现这两个地形看上去并不是100%的相似。这是由地形表面的边界造成的。REVIT在创建边界时，会链接外部大部分的边缘点。所以，我们需要利用DWG再进行一次交换，以修正边界

    保存顶部视图为DWG来转换边界

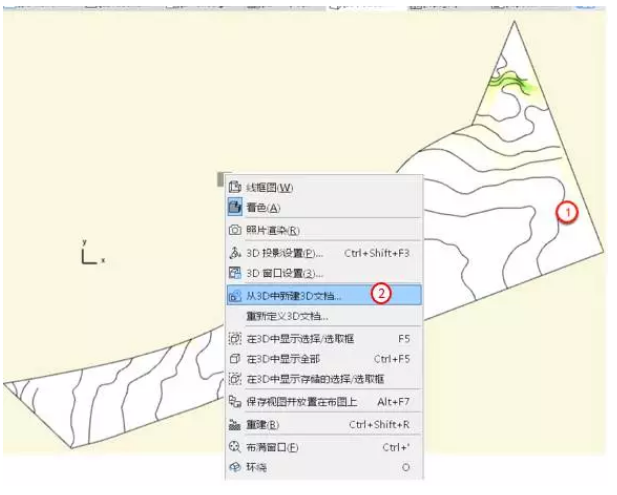

    1.从上方查看平行投影的地形表面(http://helpcenter.graphisoft.com/guides/archicad-19/archicad-19-int-reference-guide/user-interface-reference-2/dialog-boxes/3d-projection-settings/parallel-projection-settings/)

    2.右击“3D…新3D文件”（得到一个扁平的2DDWG）

    3.将3D文件保存为DWG文件

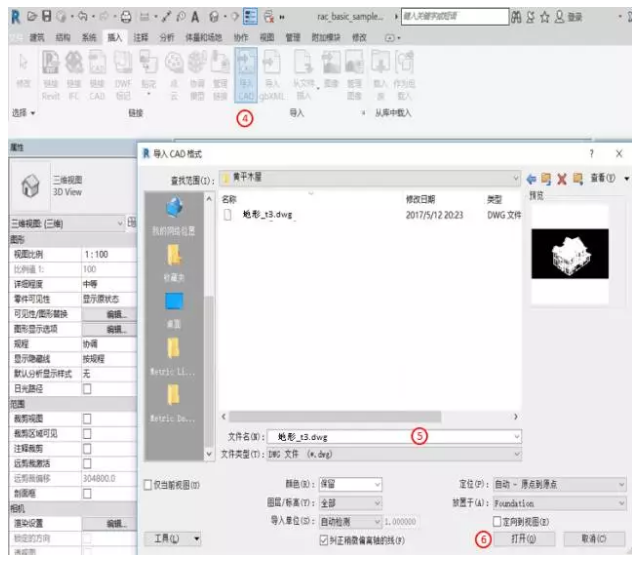

    4.通过插入>导入>导入CAD，导入DWG

    5.选择在上一步骤中从ARCHICAD导入的DWG文件，保持默认设置

    6.点击“打开”以放置DWG

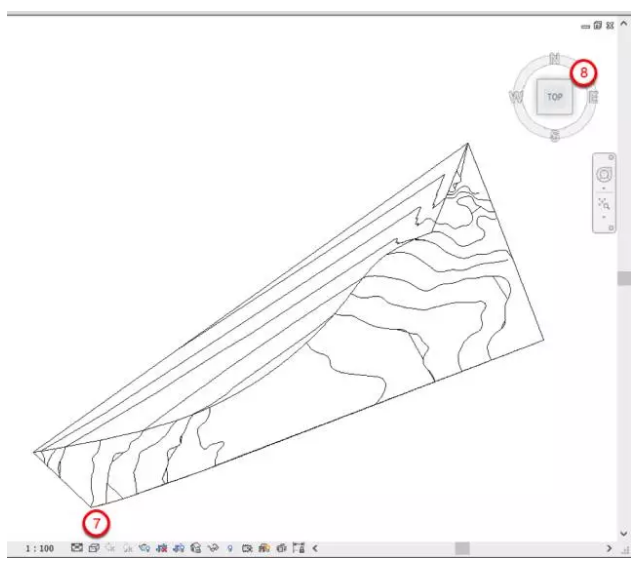

    7.选择“视觉类型”中的“线框”

    8.利用检视方块选择顶部视图，这样就可以看到放置在地形表面下的DWG。

    在REVIT中编辑地形表面的边界

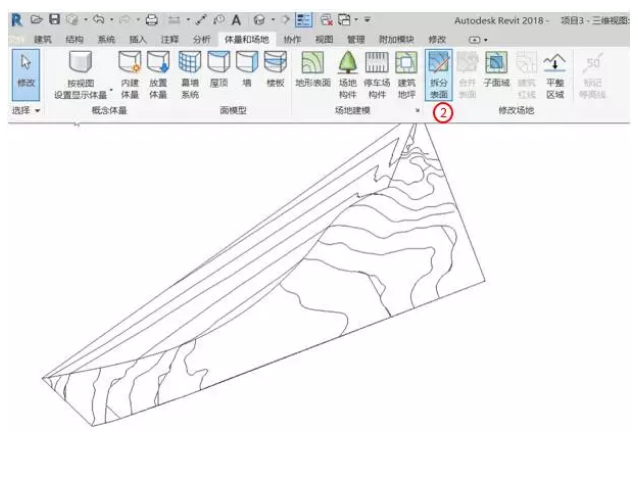

    1.选择体量&场地>修改场地>分割表面，选择在之前的步骤中创建的地形表面

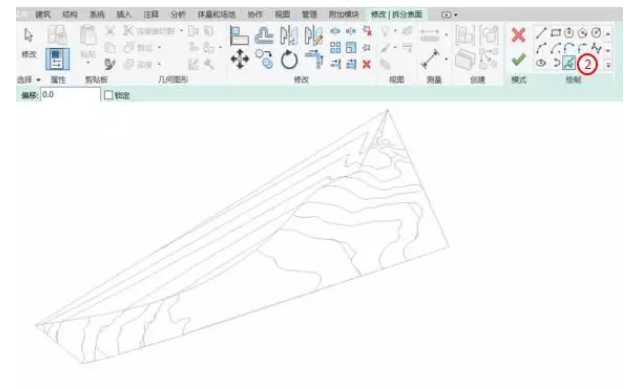

    2.进入编辑选项，选择“绘制”中“选取线条”选项，描绘需要删除的区域

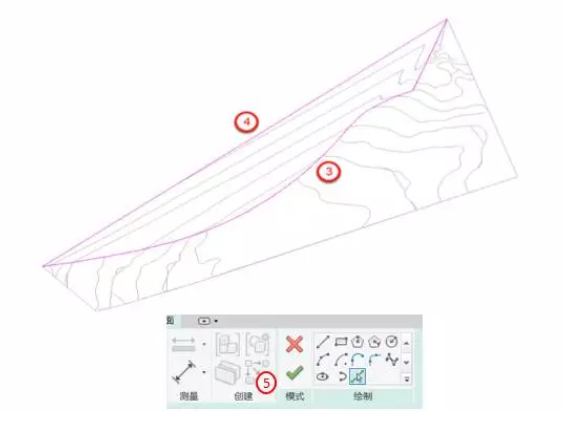

    3.描绘底部曲线

    4.用线条连接边界

    5.点击“完成”，关闭编辑模式（如有错误，请在关闭前进行修正）

    6.选择并删除不需要的地形表面部分

    7.切换至3D视图，并切换回实体模式。至此，基于ARCHICAD的数据，我们得到了一个可以在REVIT中精确编辑的地形表面
