revit与Pathfinder协作方法：Revit模型如何快速转化为Pathfinder分析模型
疏散模拟系列教程（一）
本教程介绍Revit中完成BIM模型搭建后，如何将Revit模型转化为Pathfinder中的疏散分析模型，为疏散模拟做好准备。
（a）三维视图

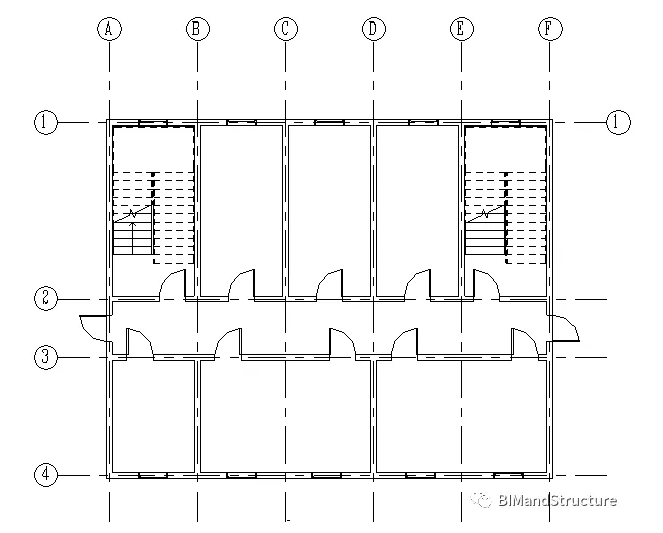

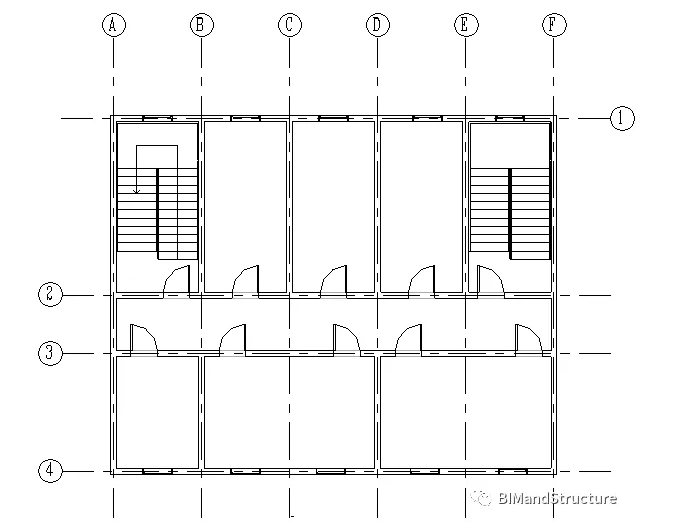

（b）1F平面图
（c）2F平面图

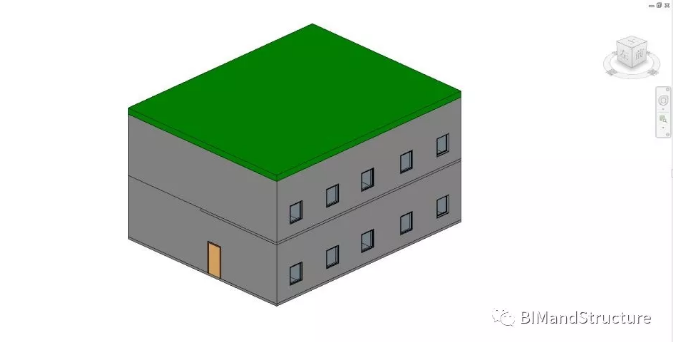

图1Revit模型

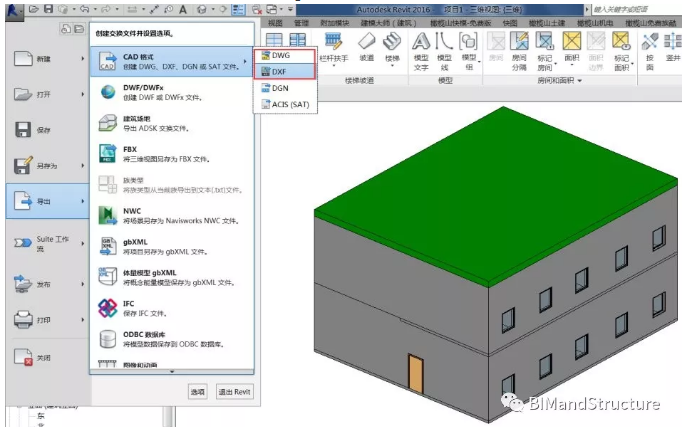

第一步，将模型在三维模式下导出dwg或者dwf，如图2所示。
图2导出dwg

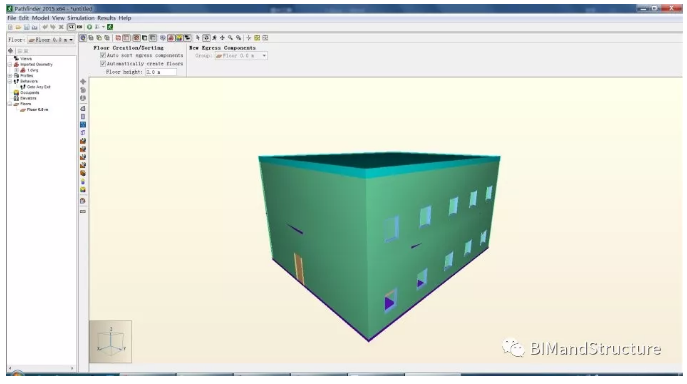

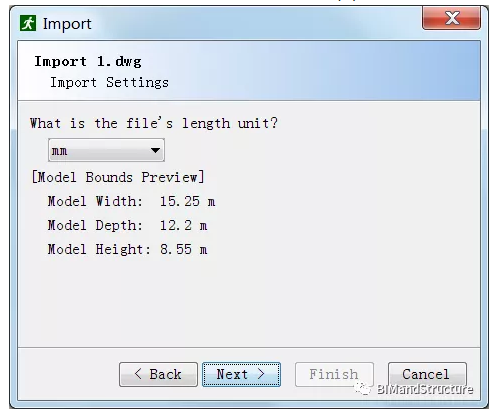

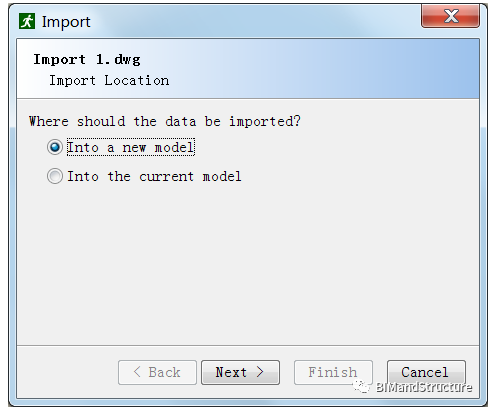

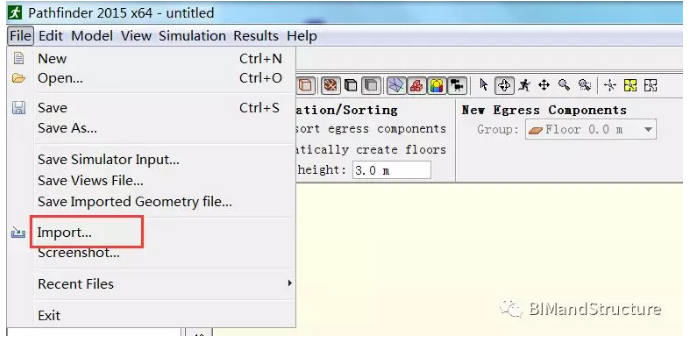

第二步，在pathfinder中导入刚才导出的dwg文件，如图3所示。
（a)
(b)
(c)
(d)

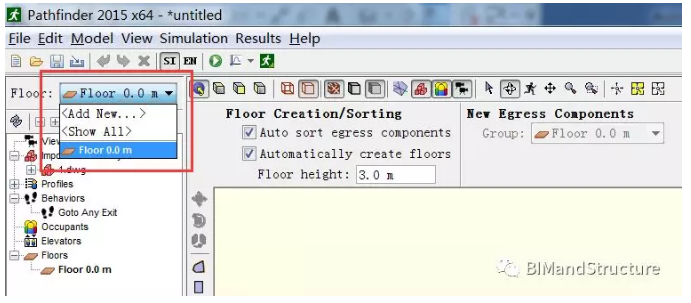

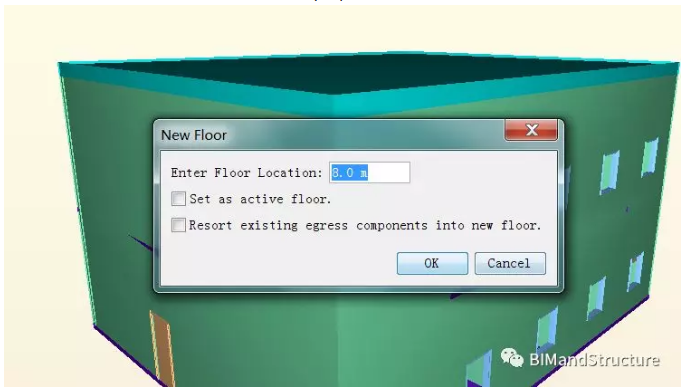

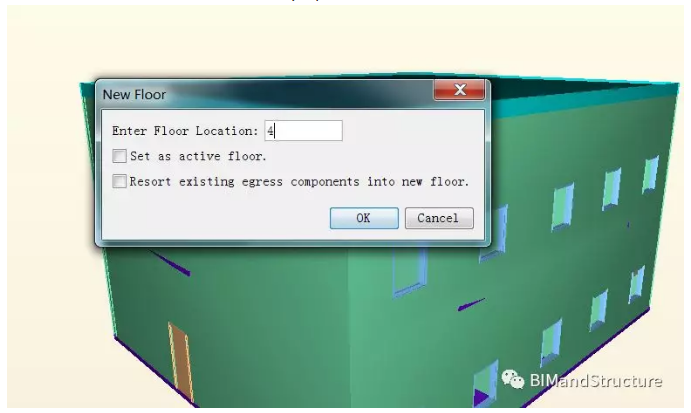

第三步，创建分析模型的楼层标高，本楼共两层，层高为4m，如图4所示。
（a）AddNew
（b）4m
（c）8m
（d）完成标高创建
图4创建分析模型楼层标高

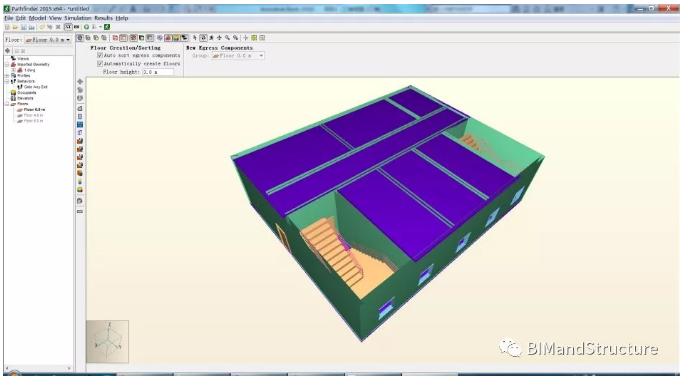

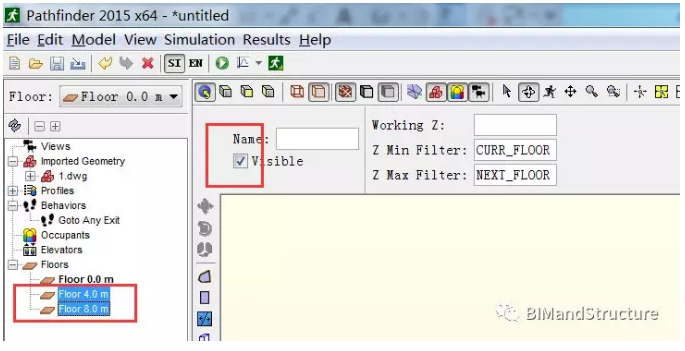

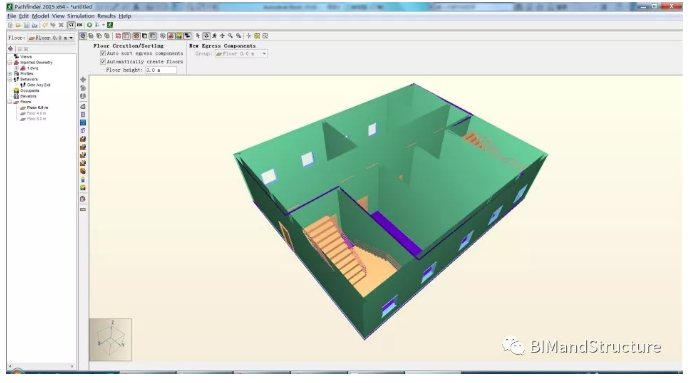

第四步，选中刚才创建的楼层Floor4.0m与Floor8.0m，并将其隐藏，如图5所示，这时在三维视图中仅显示0~4m处的图元，如图6所示。
图5隐藏楼层
图61F三维模型（0~4m）

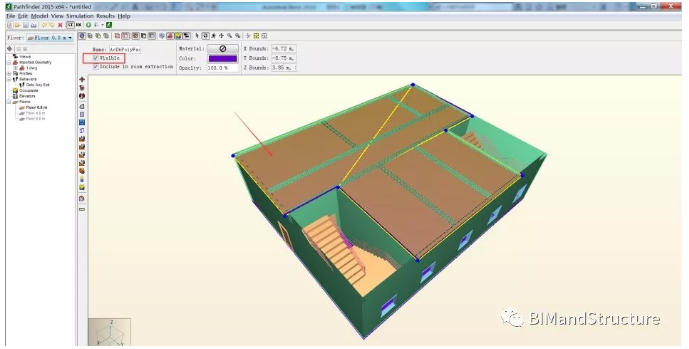

第五步，鼠标单击楼板将其选中，单击【Visible】将其隐藏，如图7所示。
(a)
(b)
图7隐藏图元

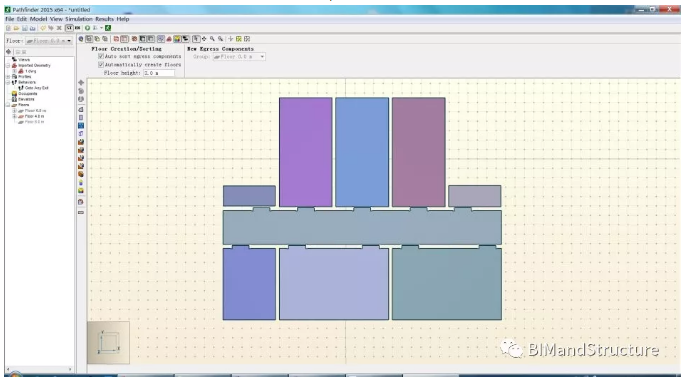

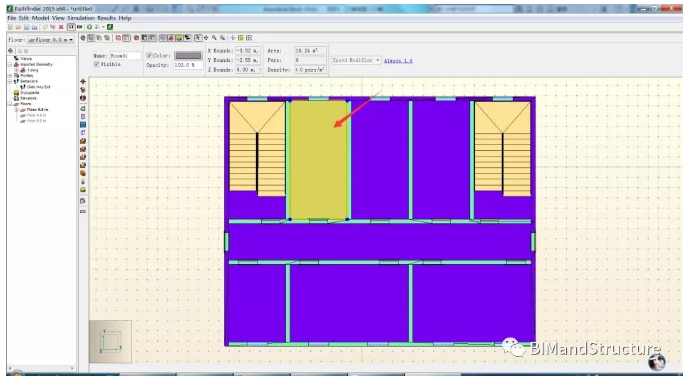

第六步，将视图切换至平面视图，然后在左侧工具栏中选取矩形或多边形绘制按钮，参考墙体边缘线绘制Room（相当于Revit中的楼板），如图8所示。
(a)
(b)
图8绘制room
Pathfinder中也提供了一种识别平面生成room的功能按钮【extractfloorfromimportedgeometry】，在左侧工具栏中点选该按钮，然后在模型中依次点选楼板，程序便可自动生成Room，如图9所示。
(a)
(b)
图9自动识别生成Room

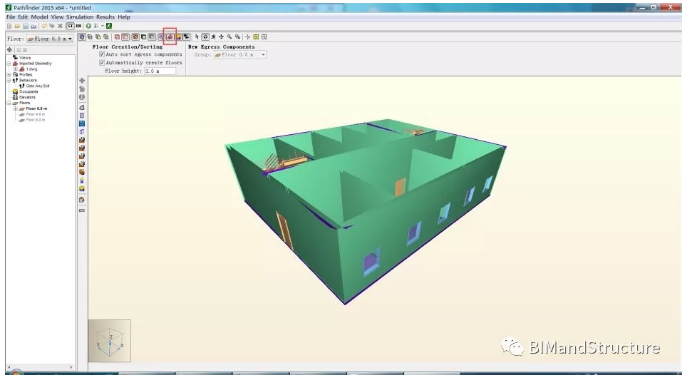

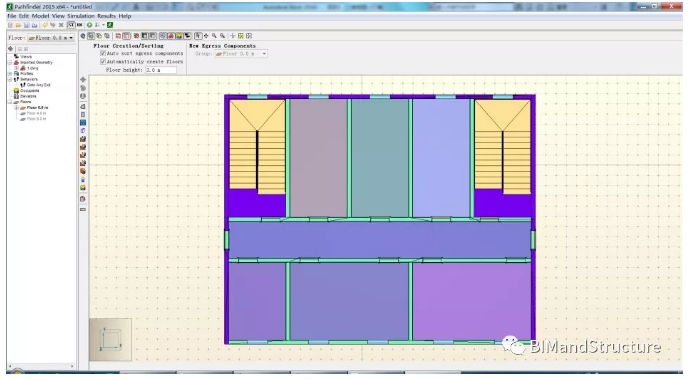

选择上方工具栏中红框中的按钮可以隐藏导入的Revit模型，如图10所示。
(a)
(b)
图10隐藏导入模型

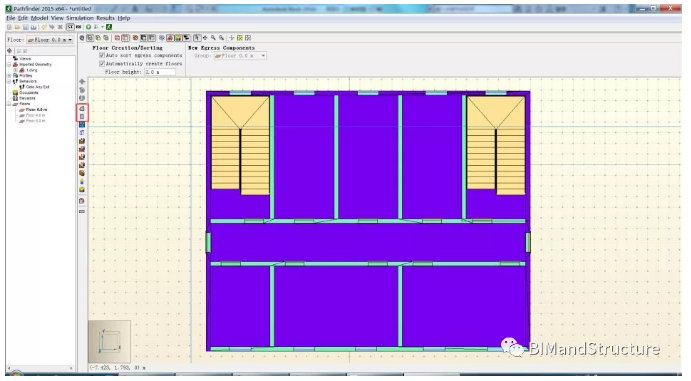

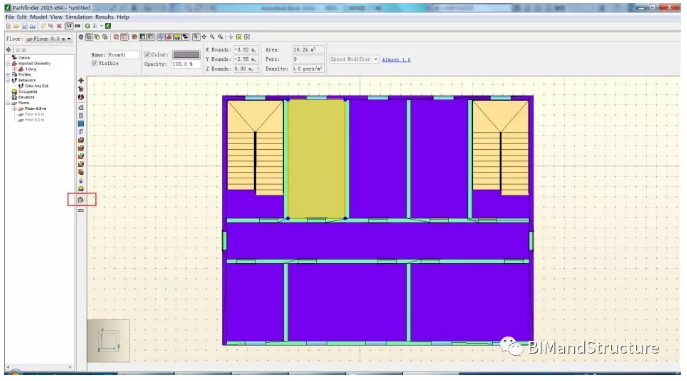

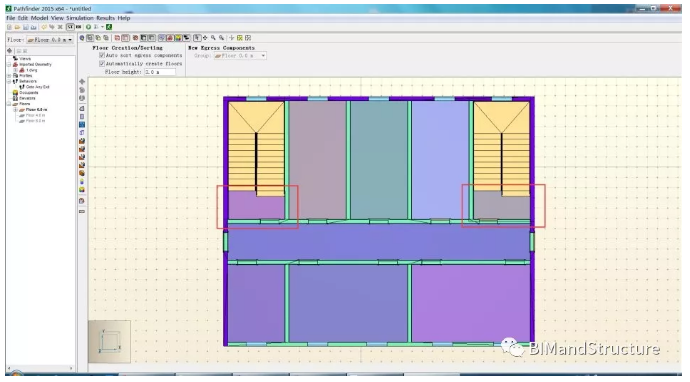

用矩形工具绘制两个楼梯间处的两个局部Room，如图11所示
(a）
（b)
图11绘制楼梯间room

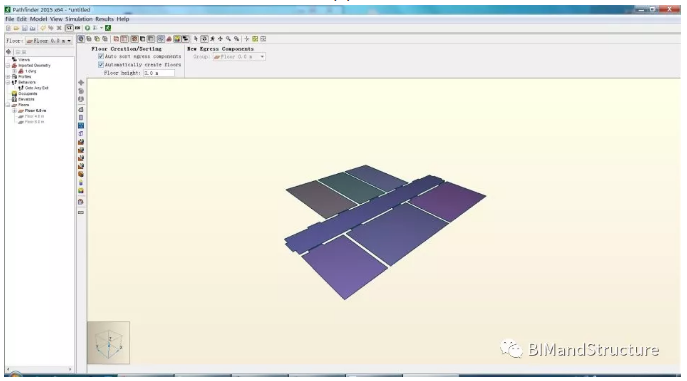

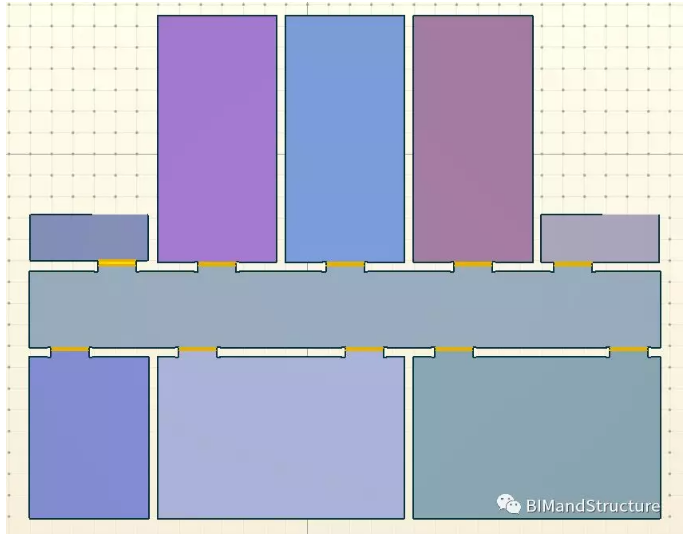

第七步，用相同的方法完成2F中room的绘制，如图12所示。
图122F中room绘制

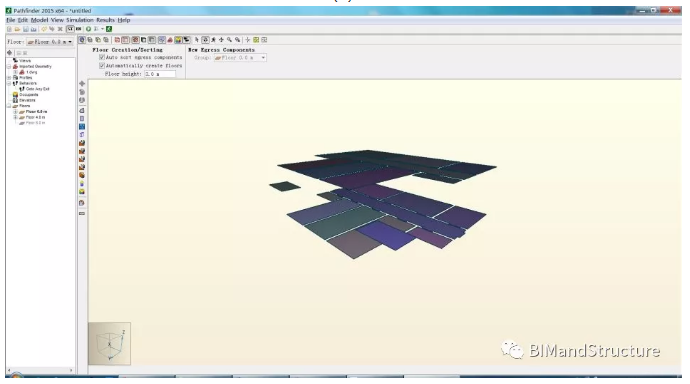

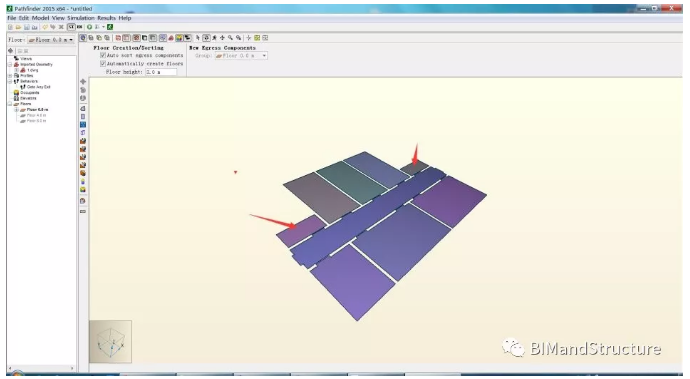

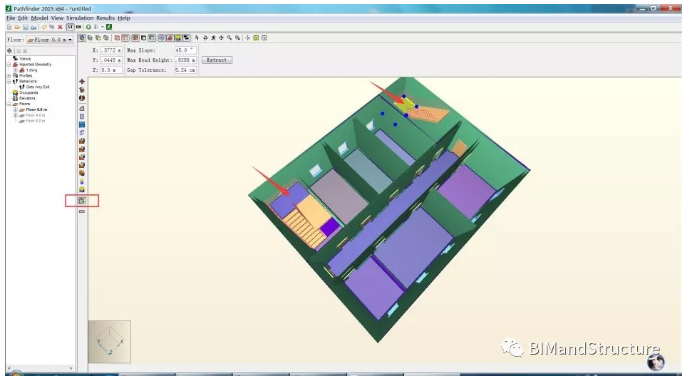

第八步，在三维视图中利用左侧工具栏中Room转换工具，识别并生成楼梯间休息平台处的Room，如图13所示。
(a)
(b)
图13休息平台处room的绘制

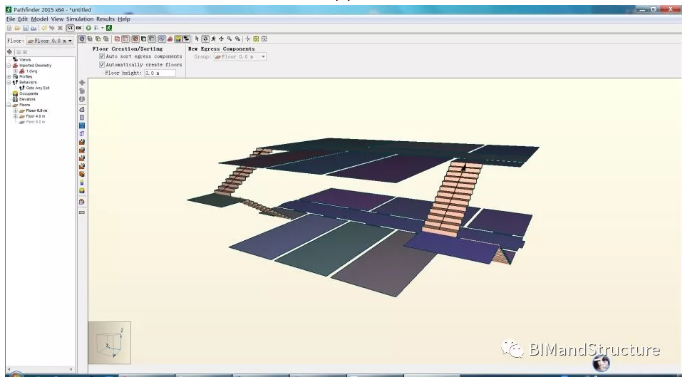

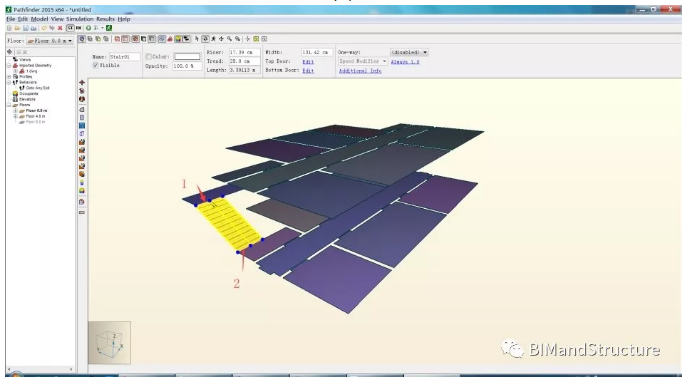

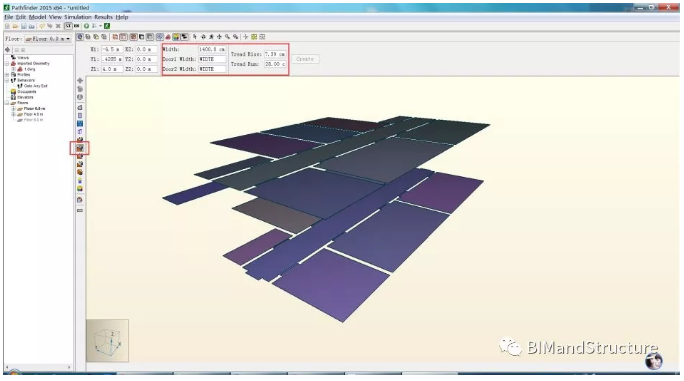

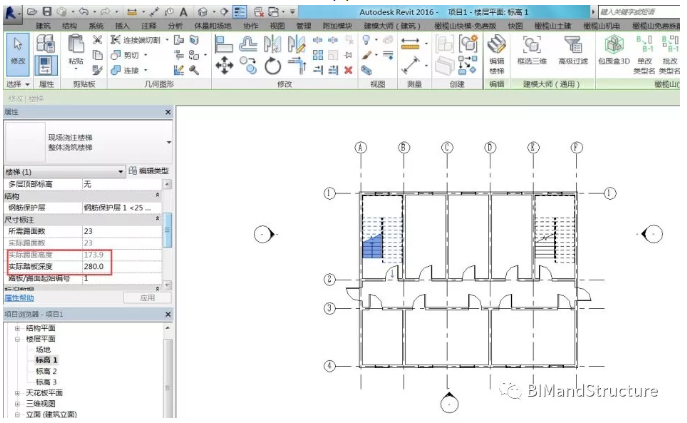

第九步，在左侧工具栏中，单击红框内的按钮，并在上方菜单栏中填入楼梯的参数（踏步高度与宽度），如图14（a）所示，点选图14（c）中编号1箭头所示Room边缘，然后点选编号2箭头所示Room边缘，便可完成楼梯的绘制，如图14（d）所示。
(a)
(b)
(c)
(d)
图14楼梯绘制

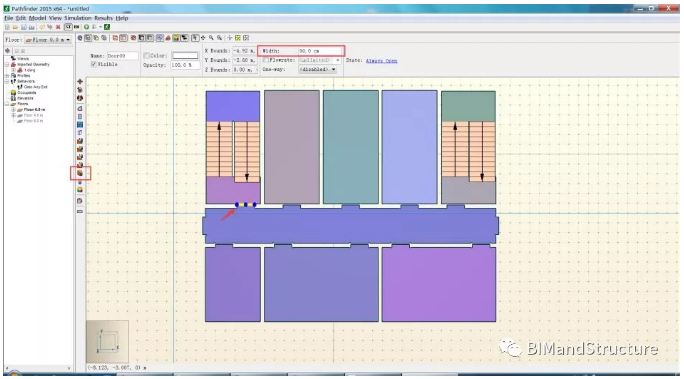

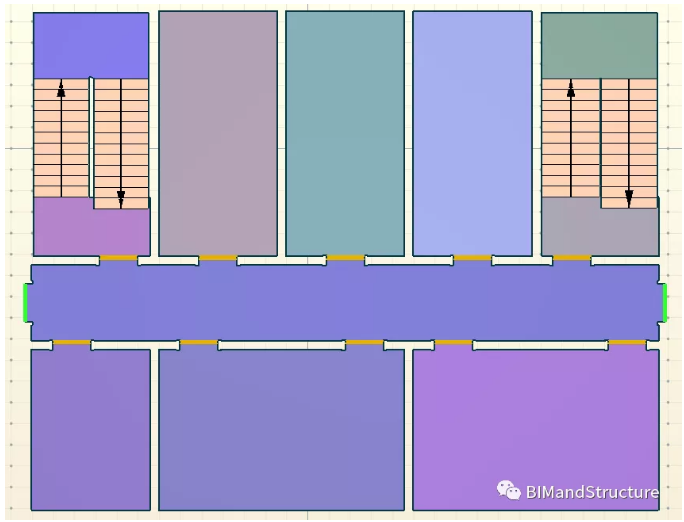

第十步，点选左侧工具栏中红框内的按钮【AddaNewDoor】，并在上方菜单栏中设置门的宽度，在模型相应的位置处完成door的绘制（注：Pathfinder分析模型建立时，同一标高的Room用door来连接，不同标高的Room用楼梯或斜坡来连接）。当door布置在两个Room之间时，两个Room被连通，疏散模拟时人员可以出入该门；当door布置在一个Room边缘时，如图15（b）中建筑两侧的绿色door所示，这时该door为疏散出口，人员疏散模拟时，人员将向该处疏散出建筑。
(a)
(b)1F
(c)2F
图15完成各层Door的绘制

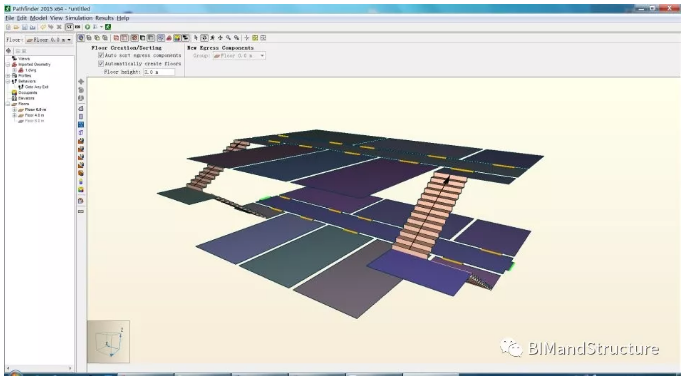

完成Room、Stairs与Door的绘制后，一个简单的疏散分析模型就完成了，如图16所示。
图16Pathfinder疏散模型
