revit里管件在哪里找？revit自带电缆桥架的管件在哪？

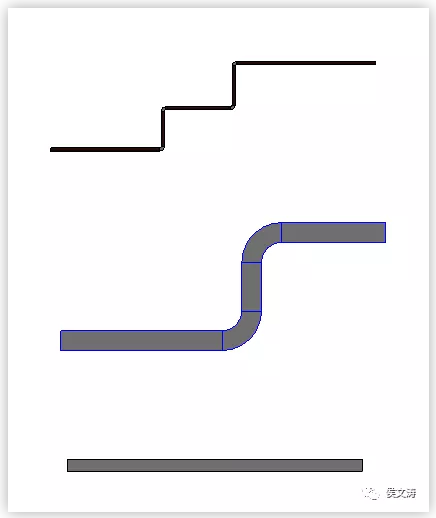

既然说到电缆桥架的管件也顺便提一下风管和管道，默认采用非机械样板时使用系统时没有自带管件，就是说系统不能转弯或者连接时，会出现一一个灰色的标识。如果是使用机械样板打开就已经默认载入相关管件族，可以转弯和连接。

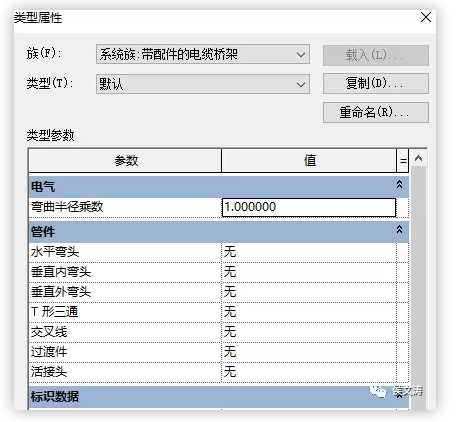

当不能使用转弯和连接时应考虑载入相关管件，在编辑类型中可以看到目前是没有载入电缆桥架管件，需要手动载入相关族。风管和管道同理。

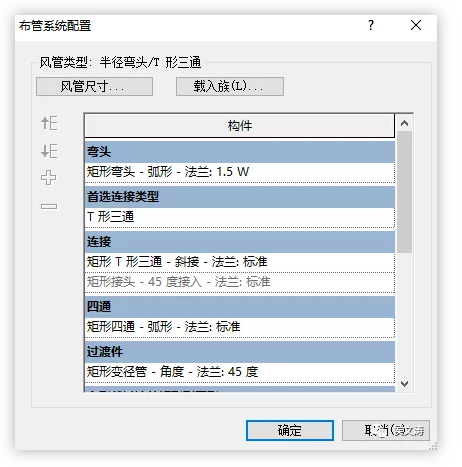

风管和管道可以在布管系统配置中载入

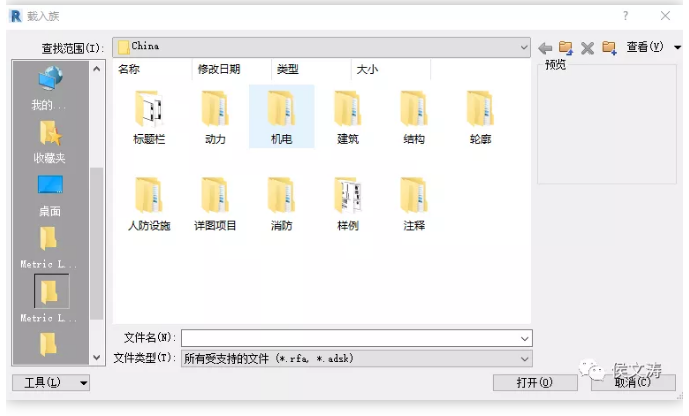

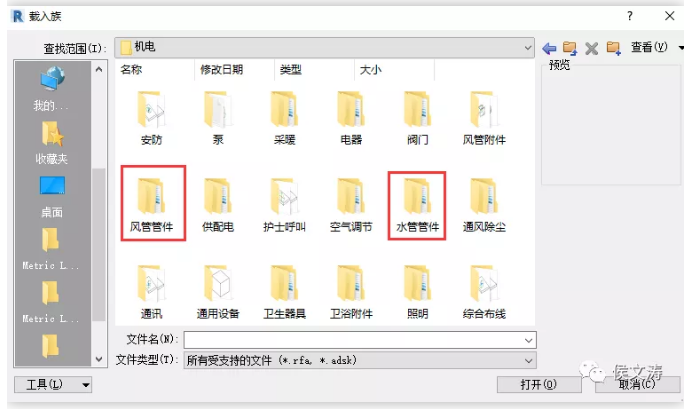

电缆桥架需要在插入中载入族，在载入族中找到机电文件夹，很多人找到了风管管件和水管管件(用于管道系统)文件夹，唯独找不到电缆桥架管件文件夹，一度怀疑自己安装的时候有缺失，还跑回去重新安装族库。这个确实藏的比较隐秘，一般不是很好找。那么究竟在哪个隐藏的角落呢。

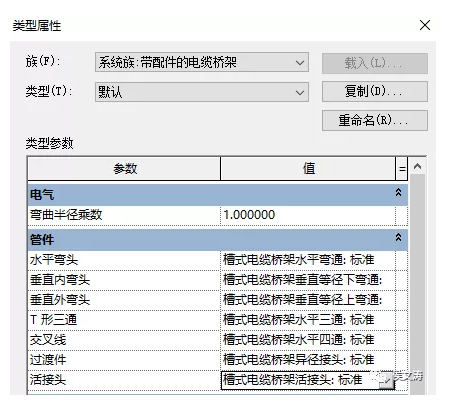

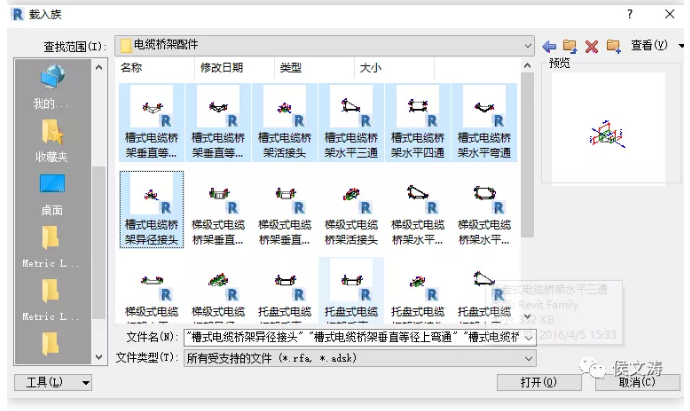

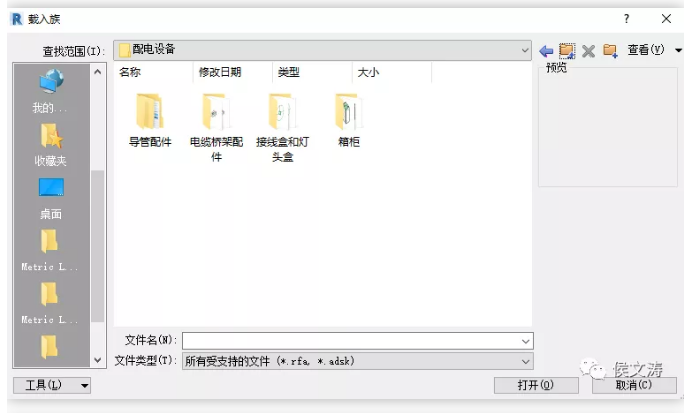

我们找到上面的风管管件附近的供配电文件夹，打开后有一个配电设备，再打开就可以看到电缆桥架配件了。选一种类型载入即可。再找到桥架把载入的族放进去就可以了。
