随着科学计算机技术的发展，计算机仿真技术越来越多地应用于建设工程全生命周期。本教程拟用某综合酒店为例，拟用主流BIM软件Revit结合疏散仿真软件Pathfinder对整楼紧急疏散过程进行仿真模拟与分析，为该楼在紧急情况下的人员疏散提供参考。

    工程概况：本工程总建筑面积六万余平，其中酒店塔楼18层，裙房5层，地下2层，塔楼楼梯二部，电梯四部，裙楼楼梯四部。

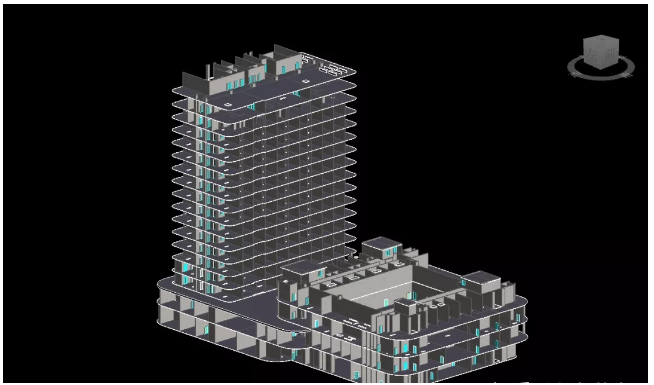

    步骤一：打开revit模型，在这里我们仅保留建筑模型（隐藏结构，机电等）如下图所示：

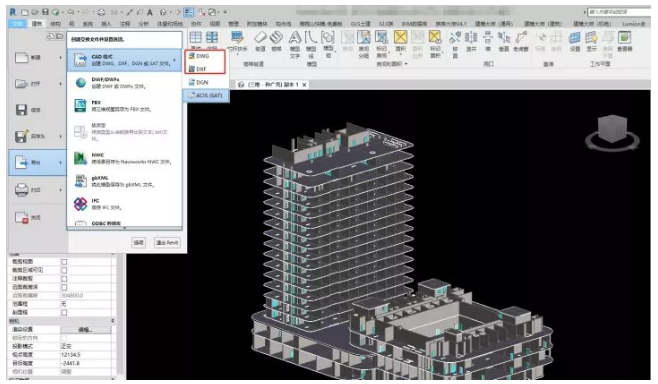

    步骤二：将模型在三维显示状态下导出dwg或者dxf格式，然后导入pathfinder中：

    小提示：（导入模型过大会导致爱国版软件崩溃，建议隐藏不必要构件仅保留楼板和墙体）

    打开pathfinder开始导入如下图：

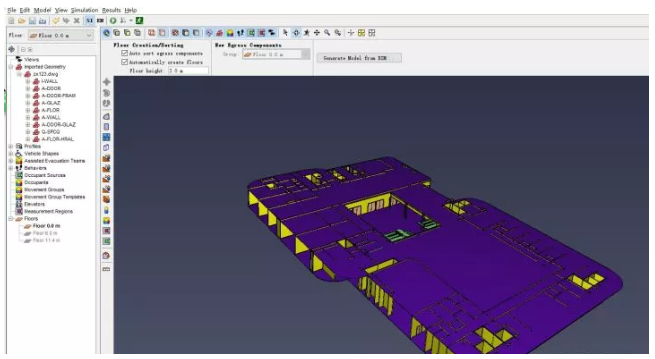

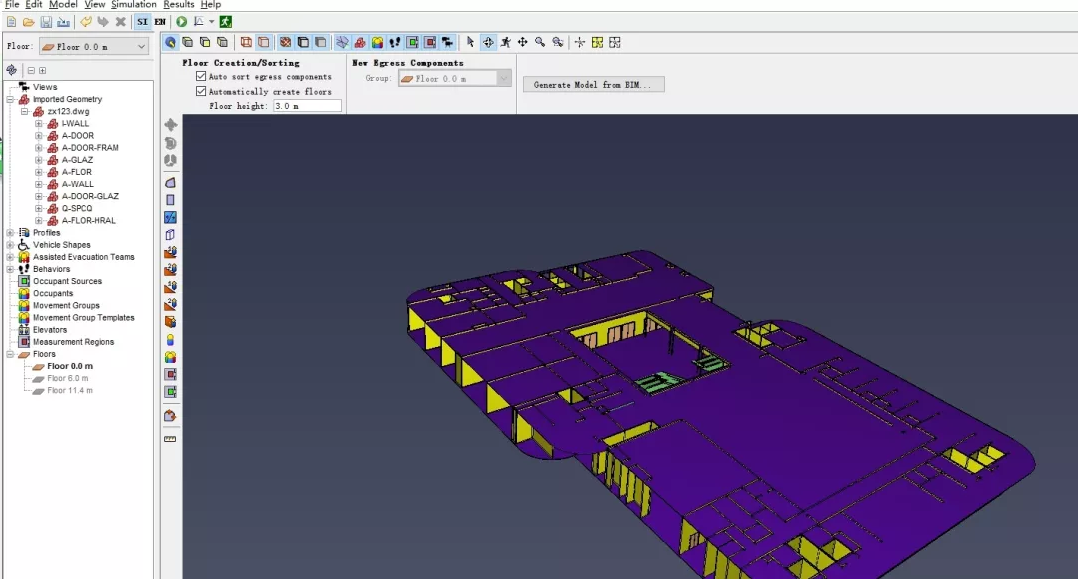

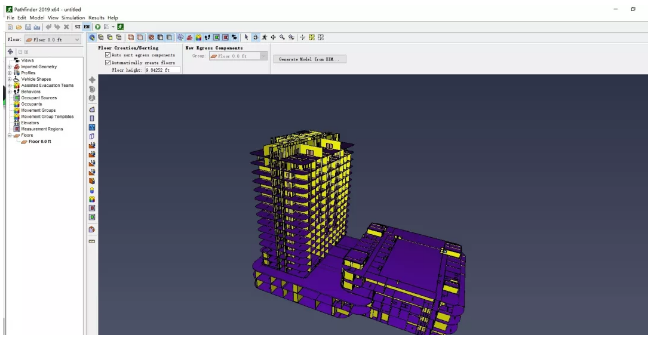

    上图直接默认next就行，最后导入后如下图：

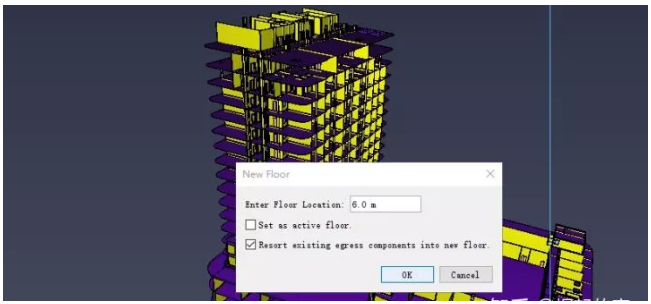

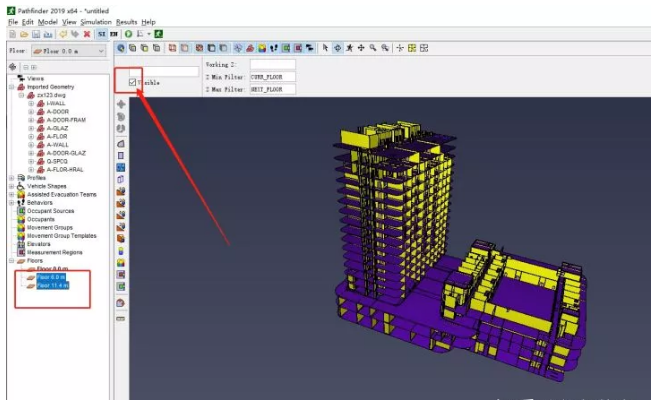

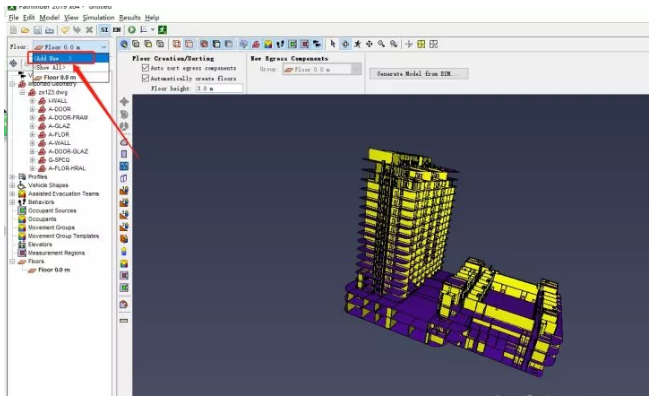

    步骤3：创建模型楼层标高6m，11.4m（因为这里仅作展示教程，所以仅创建前两层）：

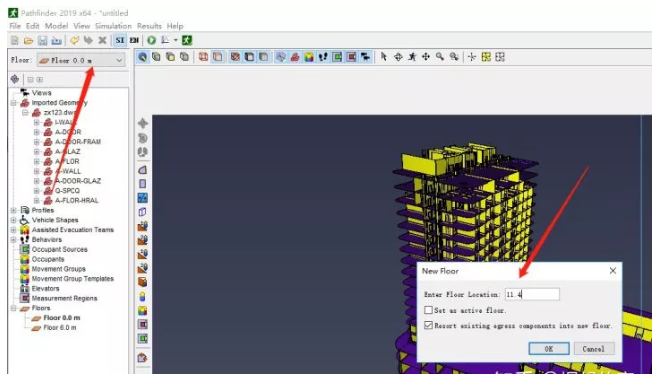

    同理再建一个标高11.4m

    步骤4：创建新房间

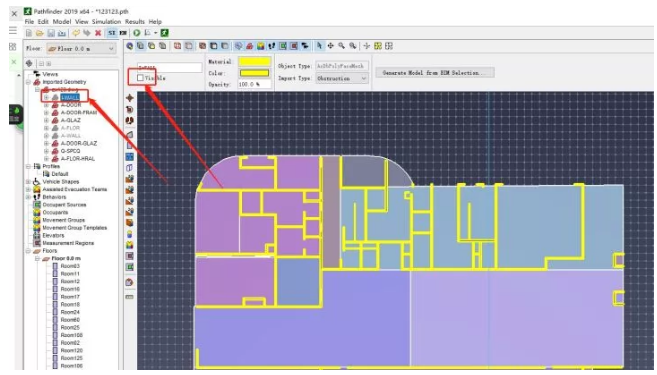

    首先隐藏掉6m和11.4m的模型

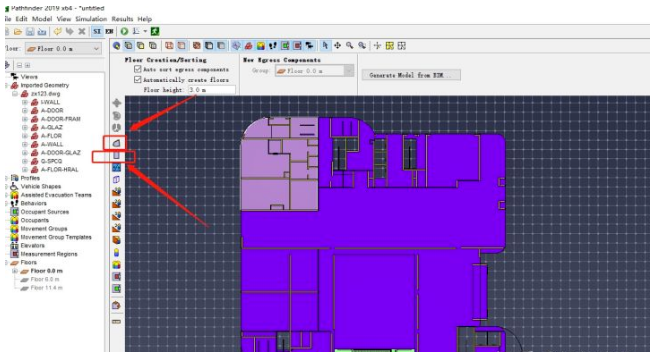

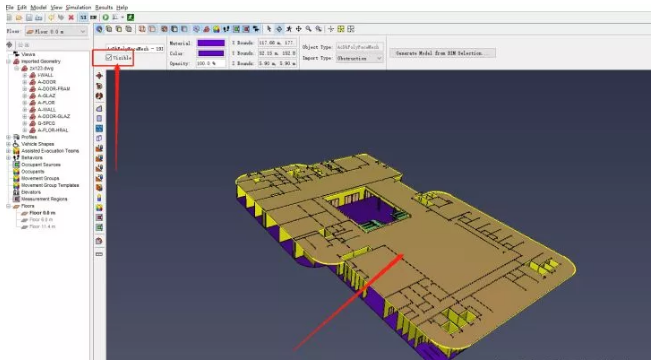

    单击，继续隐藏六米的楼板，如上图

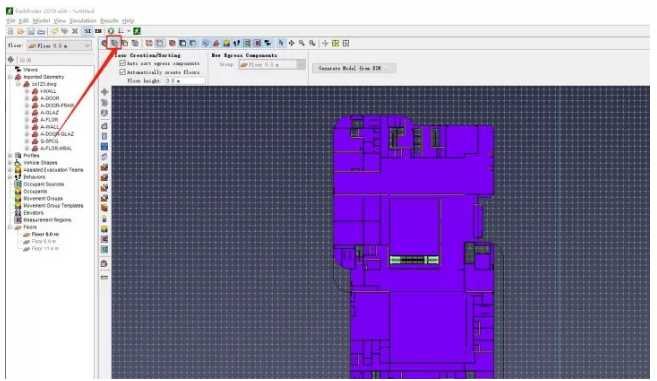

    切换到俯视图开始绘制房间

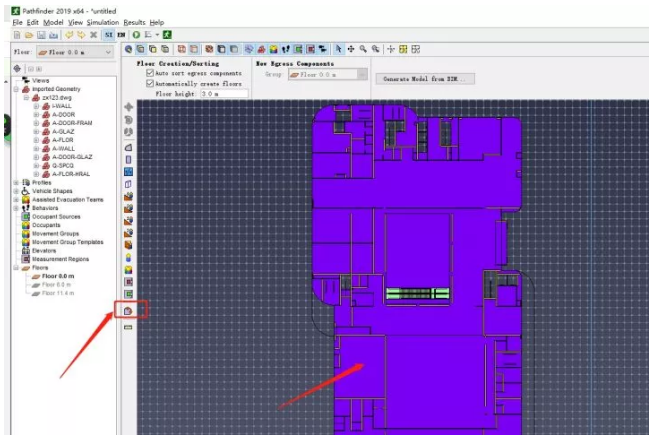

    Pathfinder中也直接点【extractfloorfromimportedgeometry】，在左侧工具栏中点选该按钮，然后在模型中依次点选楼板，程序便可自动生成Room，如图所示：

    这种方法建议造型简单且墙封闭完好的情况下使用，否则会很凌乱

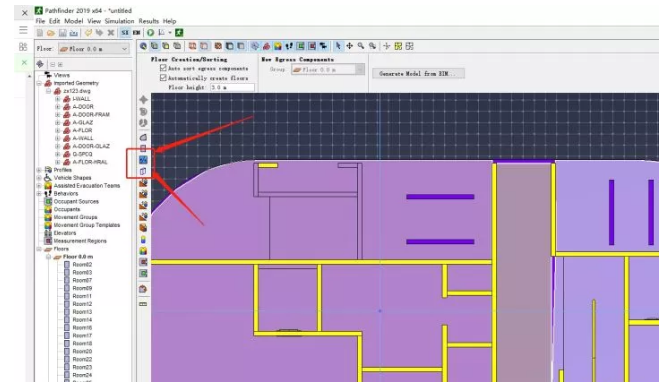

    在这里我们用RectangularRoomTool：（矩形房间绘制工具口）或者PolgonalRoomTool：（不规则房间绘制工具口，可以绘制复杂的有多个顶点的房间。在模型的任意地方左击开始绘制第一个点，然后持续的点，右击鼠标结束绘制。

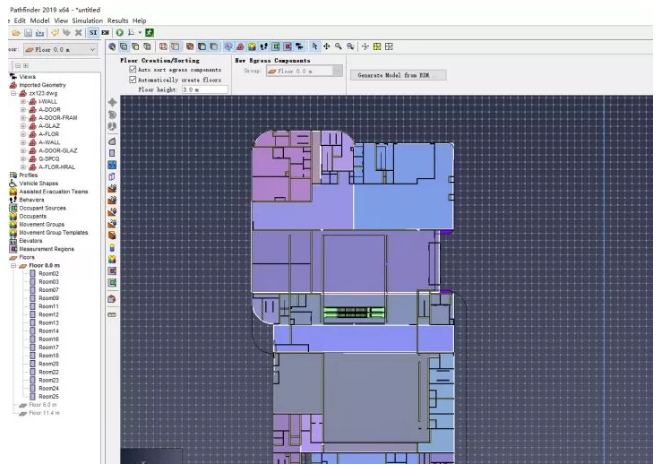

    绘制完成后如上图所示

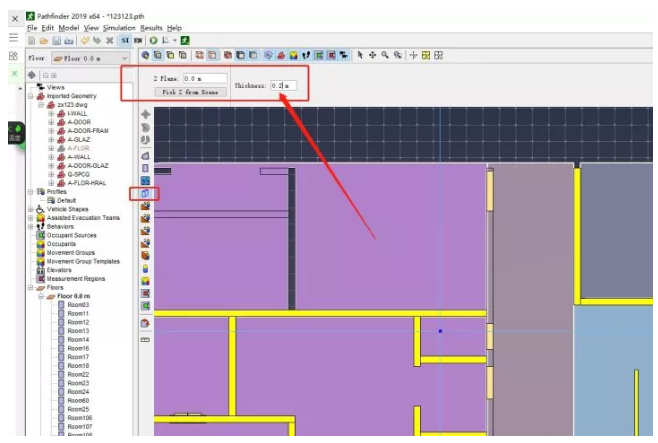

    步骤5：用薄墙（内墙），厚墙工具绘制墙体。(也可以直接描绘外轮廓然后绘制厚墙)

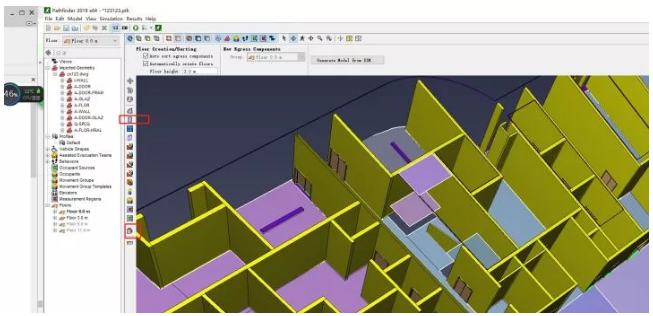

    在这里我采用厚墙按照墙体绘制

    步骤6：绘制完成后，隐去墙体开始绘制门

    首先隐去墙体（右击hide也可以）仅保留模型门窗

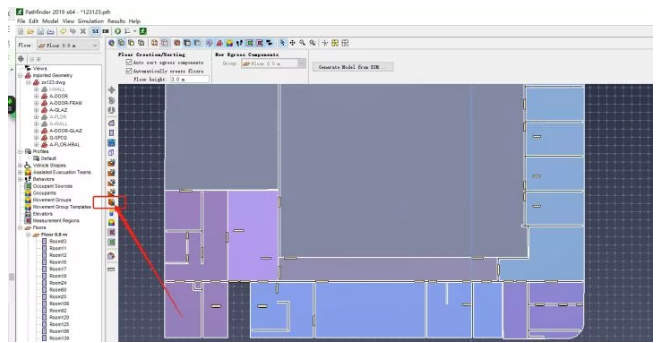

    隐去墙体后，按照模型门的位置绘制门。注意：所有房间交接处均应该有门连接贯通

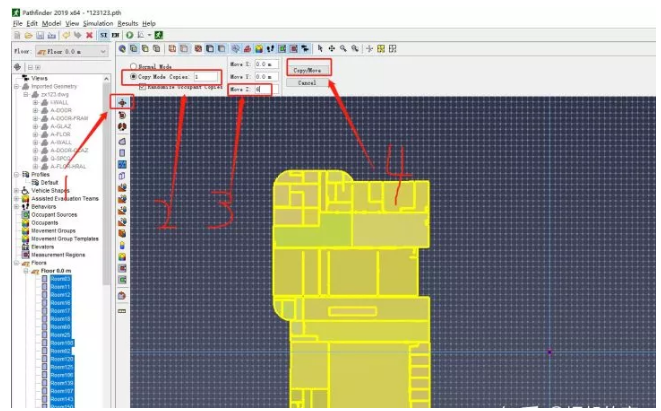

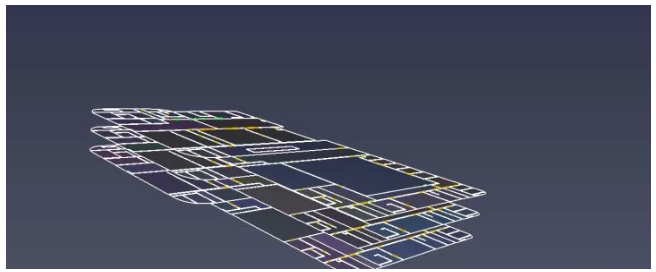

    左键框选向上复制6米和5.4米，如果布局不一样需要重新绘制

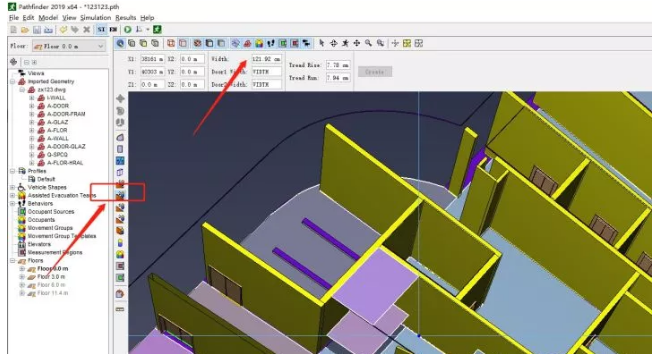

    步骤7：绘制楼梯

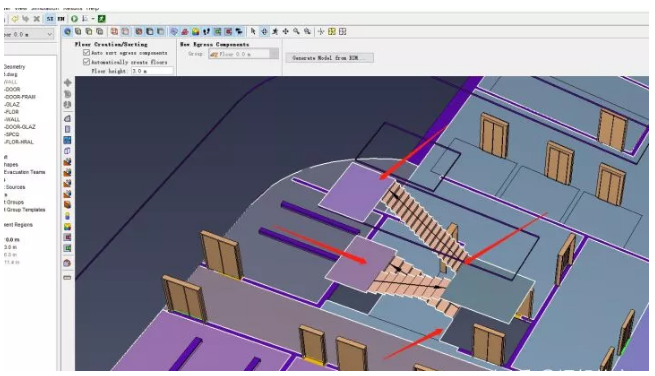

    绘制楼梯平台

    绘制完成如上图，同样绘制完成其他楼梯

    步骤8：为每个房间添加人员

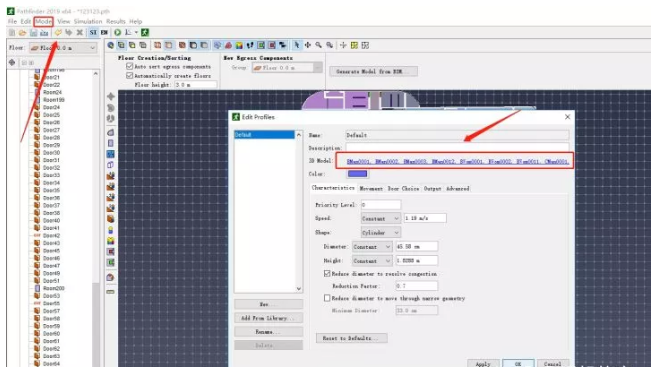

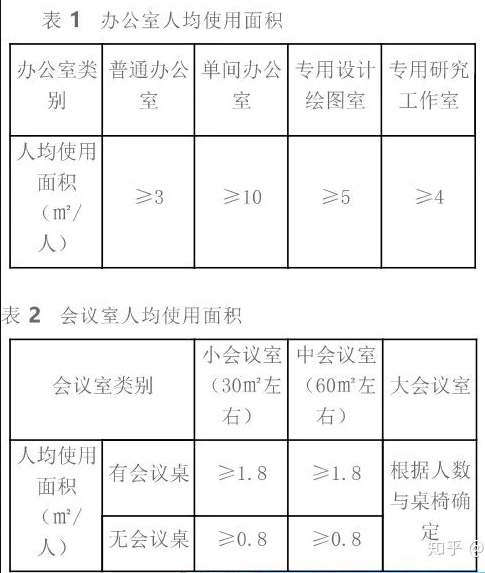

    可参照此表

    根据调查数据，女性平均肩宽约41cm，男性平均肩宽约46cm，人物肩宽设置在41cm~46cm范围内；人员高度设置在1.5m~1.85m的范围内。建筑内女性的平均移动速为1.1m/s，男性的平均移动速度为1.3m/s，人物移动速度设置在1.1m/s~l.3m/s的范围内。

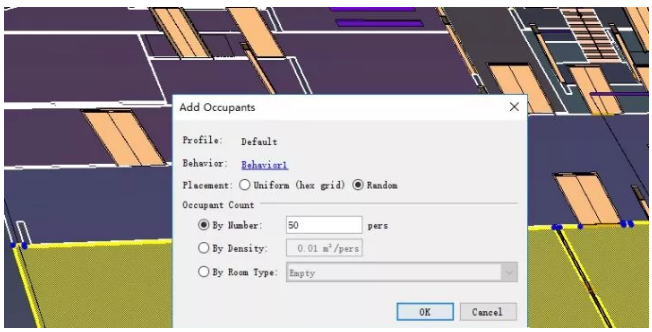

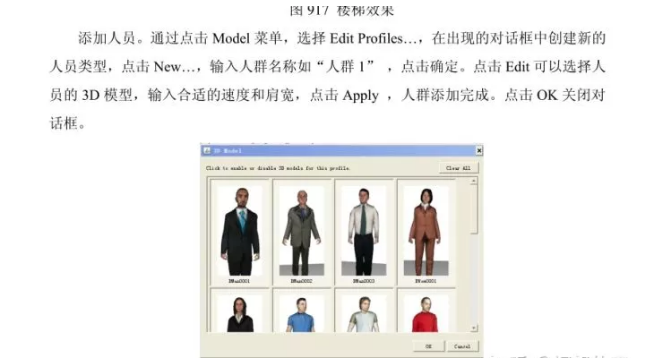

    选中你要添加层的人数，在二维图上，设置只显示Floor0.0m，全部选择，右击鼠标选择AddOccupants...，

    人数设为xx，点击Default，选择人员类型，可以通过百分数调整设定适的人员比例，点击OK确定并关闭对话框。

    步骤9：添加行为

    好了，到了这一部就可以计算了

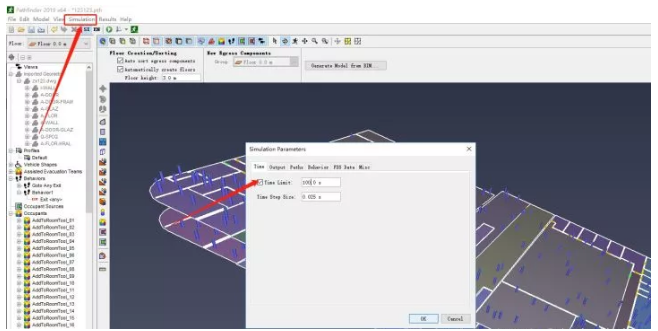

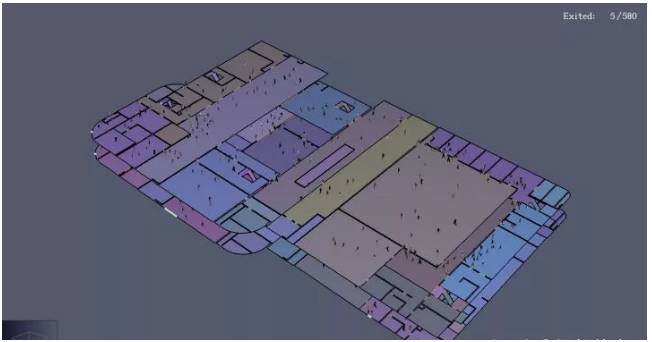

    模拟运行。点击Simulation菜单，选择SimulationParameters.，出现下图所示对话，时间设定为200s（可根据具体情况设定），点击OK关闭对话框，点击O或在Simulation菜单下选择RunSimulation.，出现下图第二个对话框。

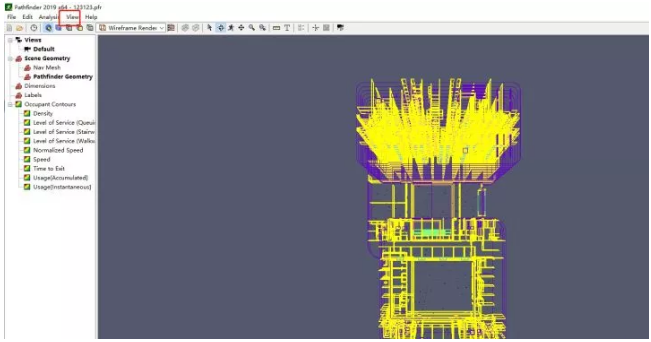

    改一下人的显示模式
