    现如今，BIM不光在基础传统的房建方面有了很大的作用，而且在变电站方面，也有了不错的进展，今天，小编继续分步走，四个步骤带大家全面了解BIM在变电站中的应用。

    一、变电站的类别

    一类变电站：指的是交流特高压站，核电，大型能源基地（300万kW及以上）外送及跨大区联络变电站。

    二类变电站：是指除一类变电站以外的其他，750/500/330kV变电站，电厂外送变电站（100万kW及以上、300万kW以下）及跨省联络220kV变电站，主变压器或母线停运、开关拒动造成四级及以上电网事件的变电站。

    三类变电站。是指除二类以外的220kV变电站，电厂外送变电站（30万kW及以上、100万kW以下），主变压器或母线停运、开关拒动造成五级电网事件的变电站，为一级及以上重要用户直接供电的变电站。

    四类变电站。是指除一、二、三类以外的35kV及以上变电站。

    二、变电站知识梳理

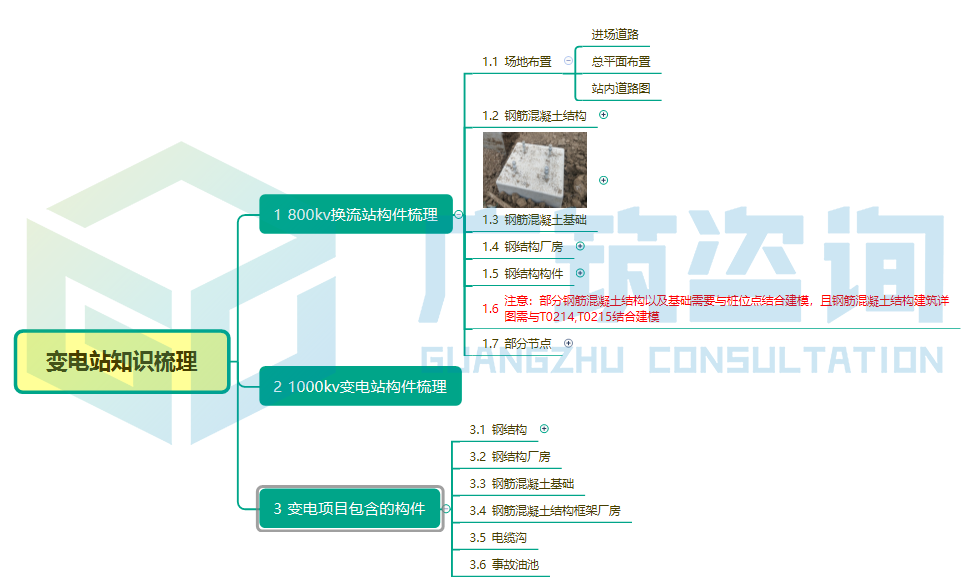

    根据类别了解变电站并且结合现场图片对图纸进行梳理。

    三、模型创建

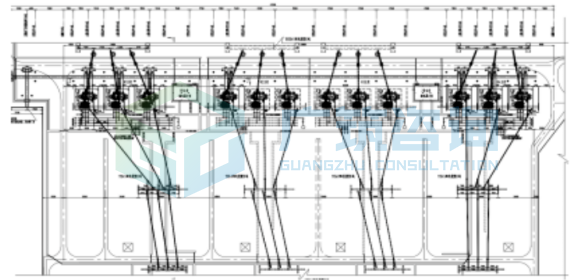

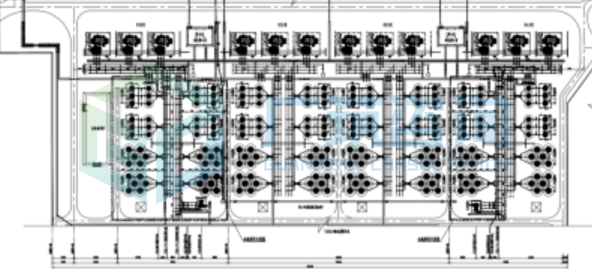

    1、先进行图纸梳理，整理清楚图纸顺序，也就是咱们常说的识图看图。不光要看普通结构的图纸，还要看钢结构的图纸以及各种不太清楚的构件，比如：

    相信小伙伴们都已经懵了，这到底是是个啥啊？当时学土木工程的我也是一脸懵逼。后来经过潜心修炼，知道了。母线，抗阻器，避雷器，配电箱这些东西也都得了解。建议小伙伴们没事儿多看看我们网站就能了解更多“不明觉厉”。

    2、利用revit，通过图纸进行建模，分别建出钢构件中的桁架和铁塔，铁塔基础以及厂房。

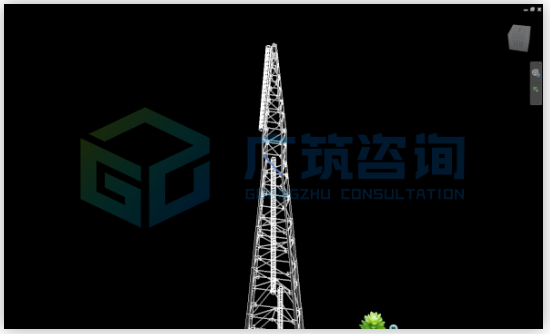

    铁塔

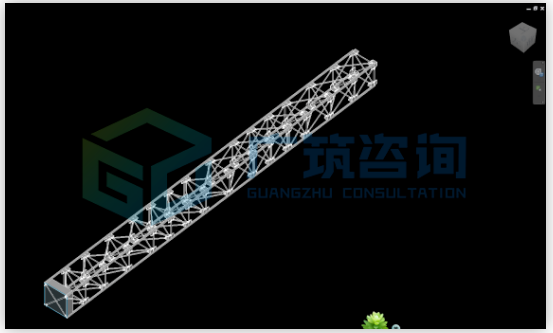

    桁架

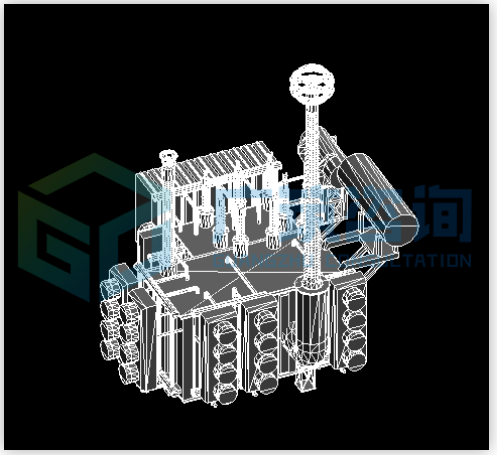

    设备模型

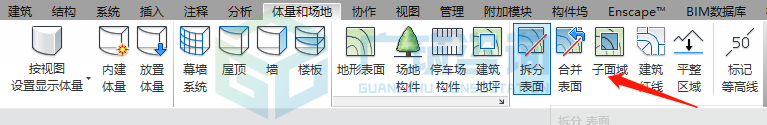

    3、就是根据站区总平面图和布置图进行摆放了，将图纸链接到revit中，根据场地内的标高线和高程点，创建出地形，利用子面域，如图：

    根据总平面图进行替换材质。将其他的设备模型，桁架和各种铁塔放到地形中。

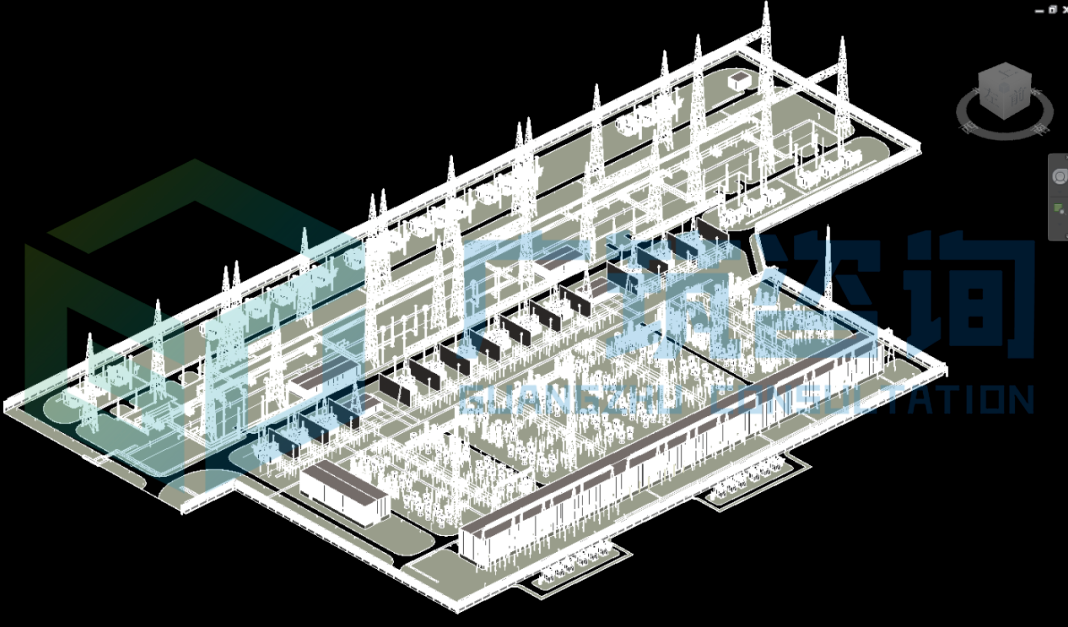

    变电站总平图

    四、应用点介绍

    1、BIM仿真建模：通过BIM技术对变电站土建和电气设备进行3D仿真建模，使其以三维立体图形的形式展示出来，空间信息表达更为清晰，能更充分体现其真实面貌；

    2、在BIM系统平台中，可以在动工前预测建筑的性能，获得更直观的三维协调效果图：

    可以提高时间空间的协调利用率，

    可以在施工前确定设计中存在的问题与冲突；

    3、协同设计

    BIM技术提供直观，开放的协同设计平台，可进行各种数据的共享和传递；

    4、优化设计；

    5、利用BIM技术，在设计阶段可优化变电站工程设计，优化管线排布方案，优化净空，减少设计变更和施工返工的可能性。

    关于变电站的BIM应用今天小编就先写到这里，也欢迎各位读者朋友交流相关专业知识。当然也希望各位小伙伴们BIM工作中能有更多项目类型的实践经验，勇敢的去探索BIM在不同类型中的新价值~
