Revit墙体绘制技巧：如何在Revit中创建浮雕墙体
【来源：必易BIM】
在创建项目的过程中，会需要创建表面有造型的墙体。今天将讲解如何在Revit中创建浮雕墙体。
1、首先，在项目中创建一面有多层构造、合适尺寸的墙体。

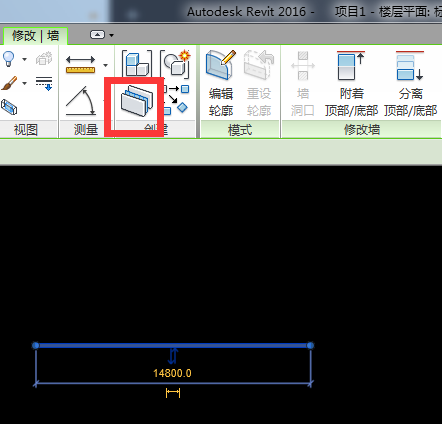

2、选中墙，将该墙体“创建零件”，如图所示。

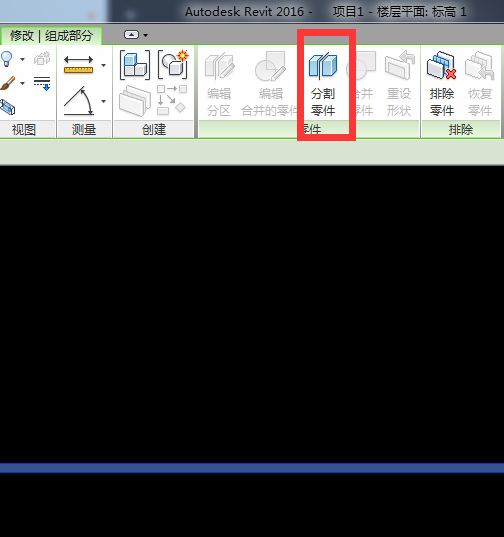

3、点击“分割零件”，如图所示。

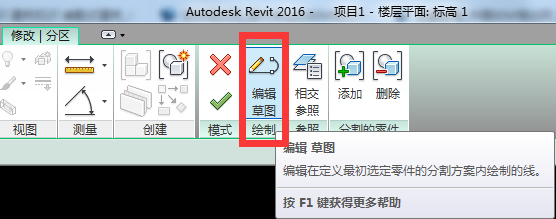

4、选择“编辑草图”设置工作平面，然后将墙体分割为两层，完成编辑，如图所示。
5、选中分割后的其中一面墙体，再次“分割零件”，设置合适的工作平面，使用“编辑草图”绘制出需要的浮雕文字或图案，完成编辑，如图所示。

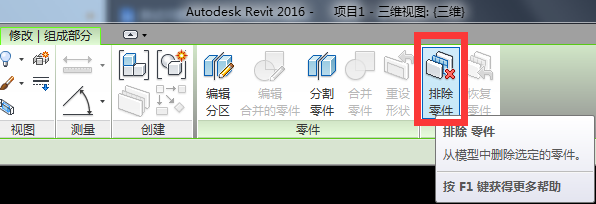

6、选中不需要的墙体，点击“排除零件”所需要的浮雕墙体绘制完成。
7、最终效果如图。
