在Revit如何制作电缆桥架出量的明细表？
在Revit中,项目完成后可以做一个明细表出量，进行量的统计，本文将机电中电缆桥架的明细表制作。

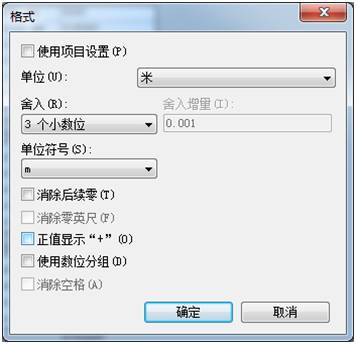

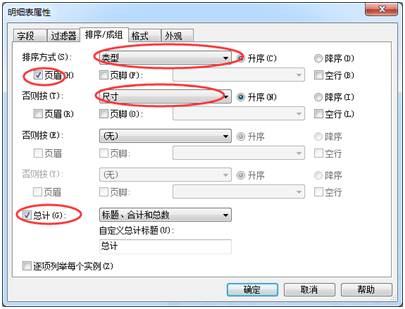

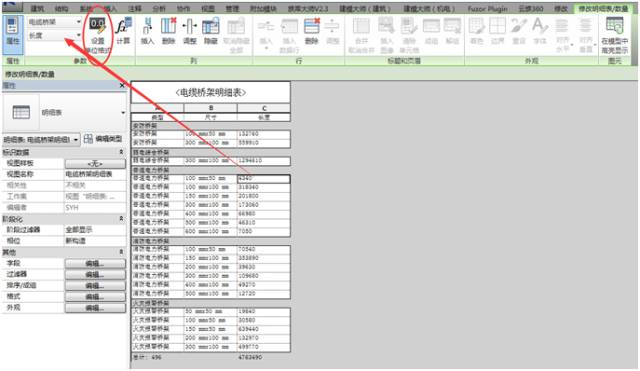

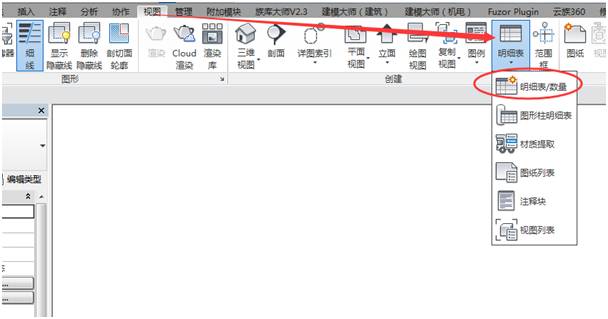

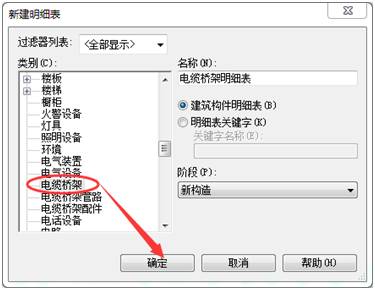

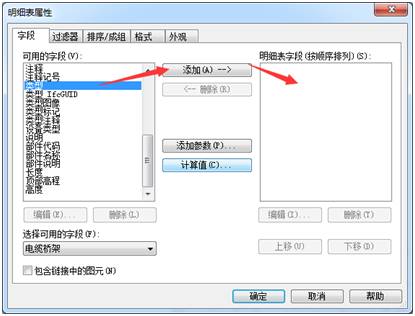

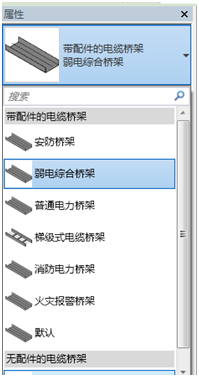

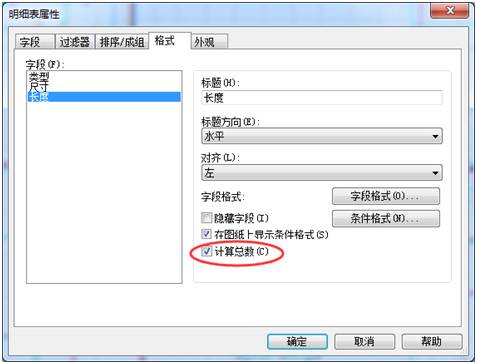

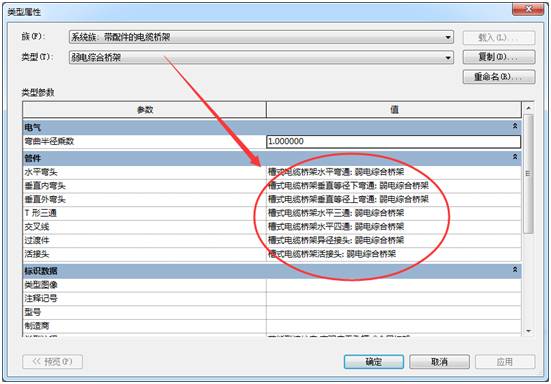

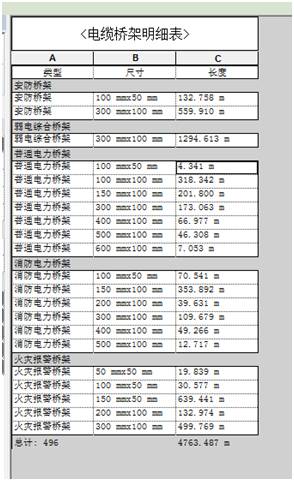

1.在项目前期的时候，将桥架的命名以第一个截图的方式命名，并配置好其配件，如第二个截图。 2.添加电缆桥架明细表，点击“视图”选项卡下“明细表”中的“明细表/数量”，如图。 3.在“新建明细表”对话框中选择电缆桥架类别。 4.将“类型”字段添加入明细表字段，如图，同样将“尺寸”、“长度”字段按此方式添加。 5.编辑“排序/成组”，将其按如图方式设置。 6.在“格式”中勾选“长度”的“计算总数”，如图，并确定，制作明细表图。 7.修改长度的单位格式，单击长度列的任意一格，点击“设置单位格式”设置为图。 8.完成明细表，如下图所示。
