    桥梁预应力混凝土构件的预应力钢筋可以选用钢绞线、钢丝和精轧螺纹钢筋，纵向预应力可以选用钢绞线。为了便于锚固，常将预应力钢束沿着竖向和水平方向弯起，弯起的线形为直线和圆曲线的组合，钢束在空间的布置为复杂的三维曲线。用Revit建模非常困难，需要使用几何形体软件(如Sketchup、Rhino等)建好后导入Revit。Rhino可以创建、编辑、分析、提供、渲染、动画与转换NURBS*线条、曲面、实体与多边形网格。不受精度、复杂、阶数或是尺寸的限制。

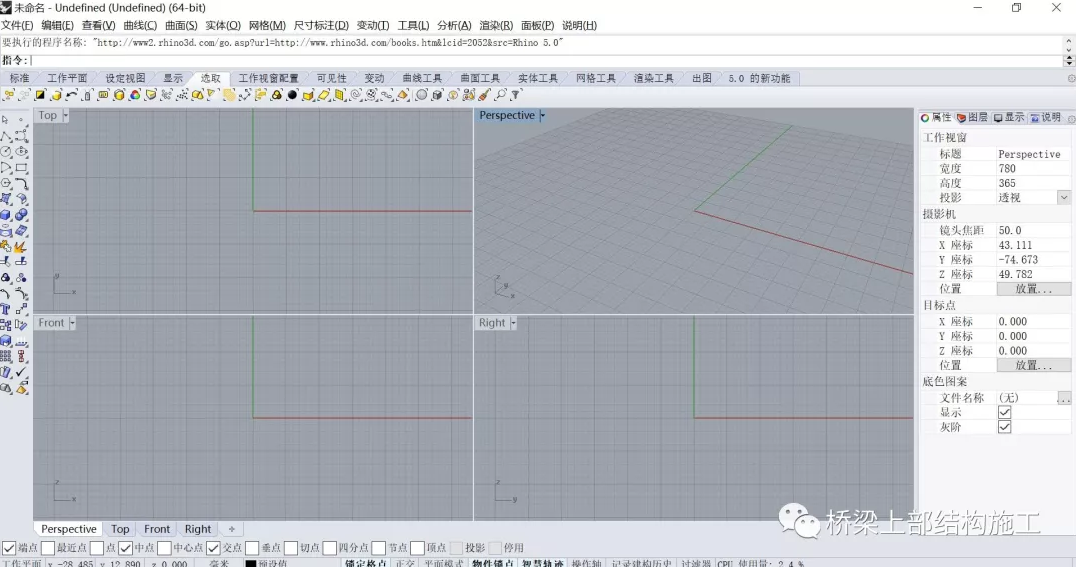

    Rhino的界面有Top、Front、Right和Perspective四个视图，一般桥梁沿着纵向为X轴，横向为Y轴，竖向为Z轴，可以在Top视图下绘制钢束的平弯、在Right视图下绘制钢束的竖弯，然后创建三维曲线，生成实体并导入Revit中。

    图1Rhino视图

    1.创建实体

    首先分别创建钢束在Top和Right视图下平弯和竖弯的曲线，平弯和竖弯一般由直线和圆曲线组合而成，所以只需用到Polyline下的line命令和Arc下的正切、正切、半径命令。要注意的是曲线原点的设置，这关系到后续导入Revit中定位，需要捕捉实体的参照面。对于连续梁支点处的顶板束和跨中的顶底板束，可以将曲线的中点设为原点。对于边跨顶底板束，由于两个端点都不容易捕捉，可以将原点设在钢束与边跨直线段的交点处。对称的钢束也可以先建好一半然后镜像。

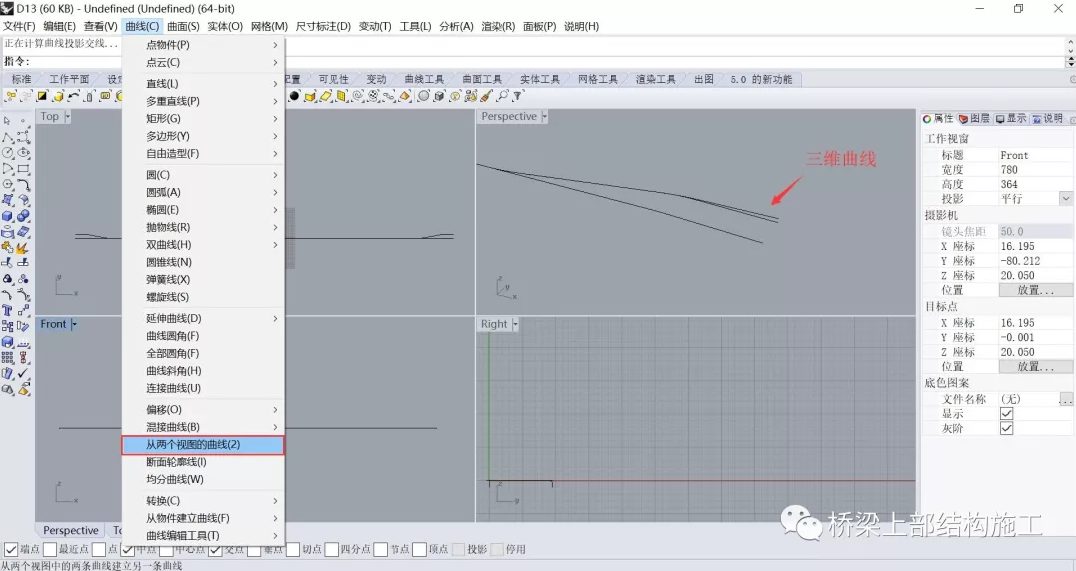

    平弯和竖弯线形确定以后，通过曲线选项卡下面的“从两个视图的曲线”生成三维曲线。

    图2从两个视图的曲线

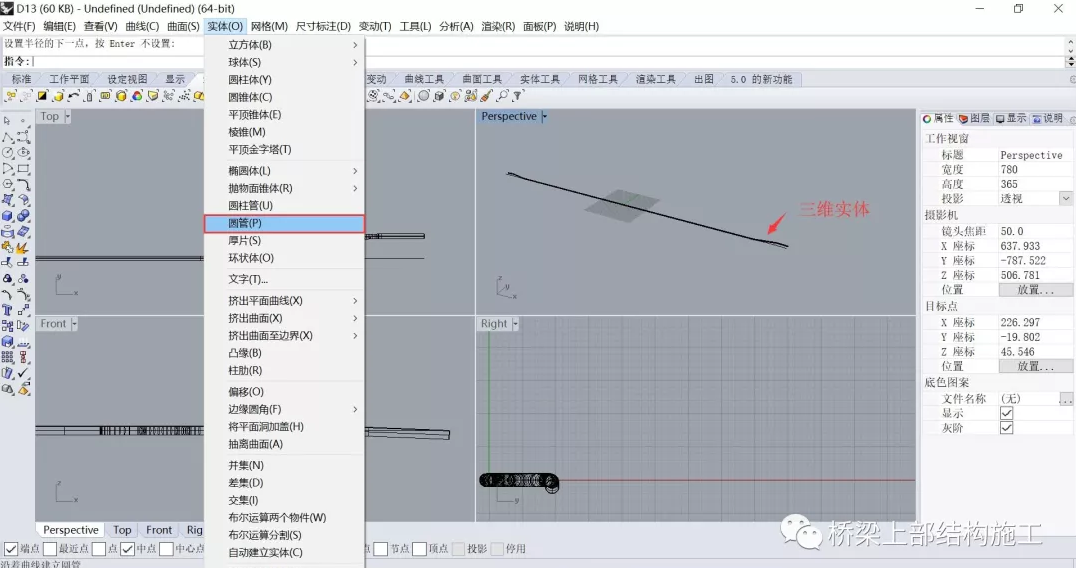

    根据钢束的直径，利用已经确定的三维曲线，在实体选项卡下面点击圆管命令，生成三维的钢束实体。

    图3创建实体

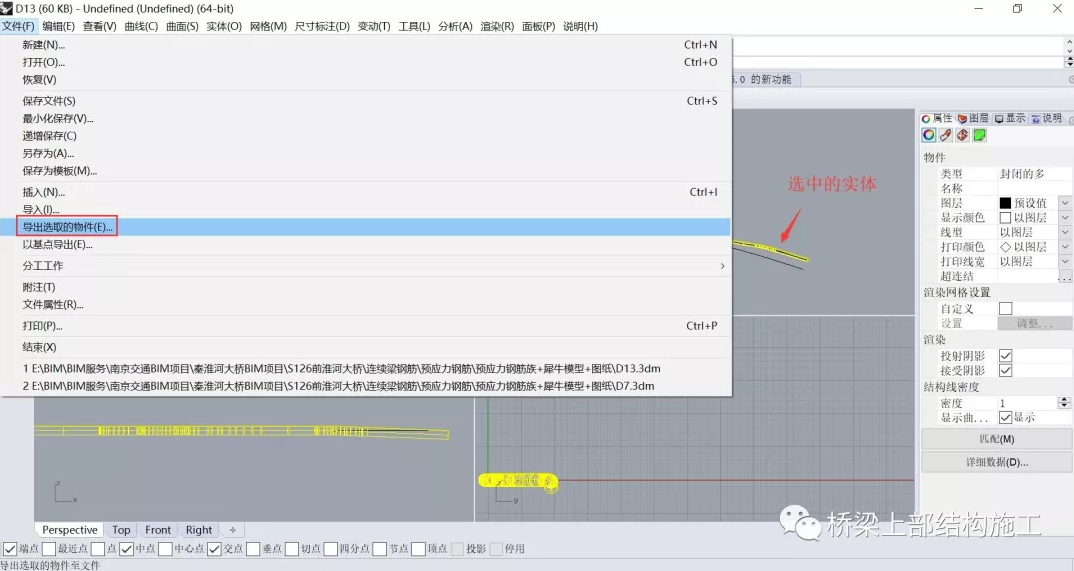

    实体创建好以后就可以导出，方法是选中实体，然后点击文件选项卡下的导出选中物体，注意导出的格式应设置为.sat。

    图4导出为sat

    2.导入Revit

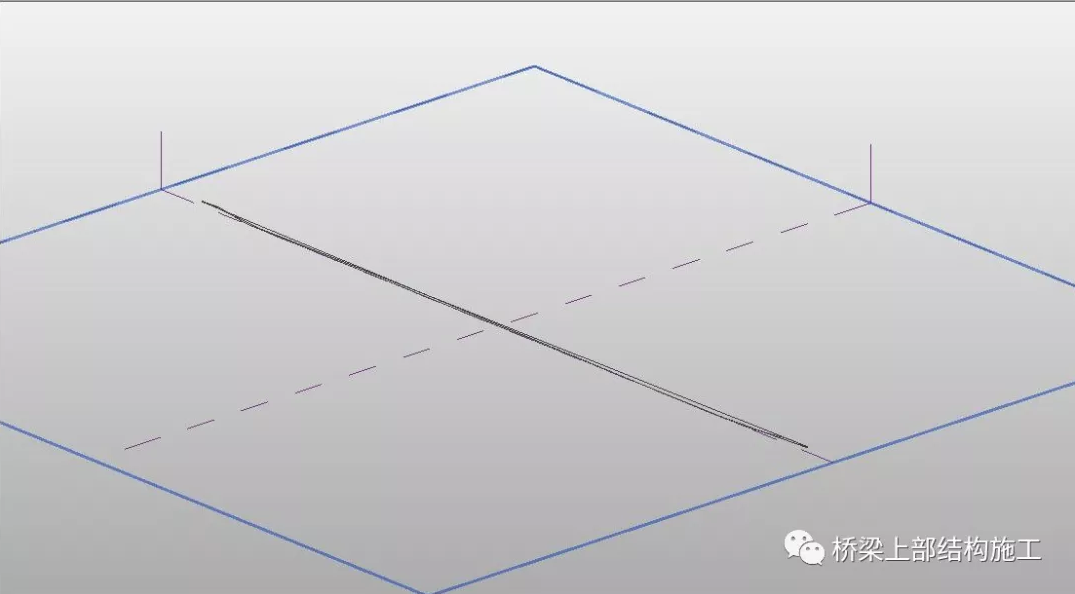

    Rhino建好形体以后首先在Revit中新建概念体量，将.sat文件导入，这里要注意模型在Rhino中的单位和Revit的单位须保持一致，定位方式选择自动-原点到原点。导入以后将图形分解。如果需要在Revit中显示管道在箱梁截面上的准确位置，可以在Rhino建模时将管道的直径设为预应力管道的直径，载入到体量以后将形体设为空心，然后插入到项目中与箱梁实体进行剪切。

    图5Rhino形体载入Revit概念体量族

    概念体量族建好就可以载入到项目中进行放置。

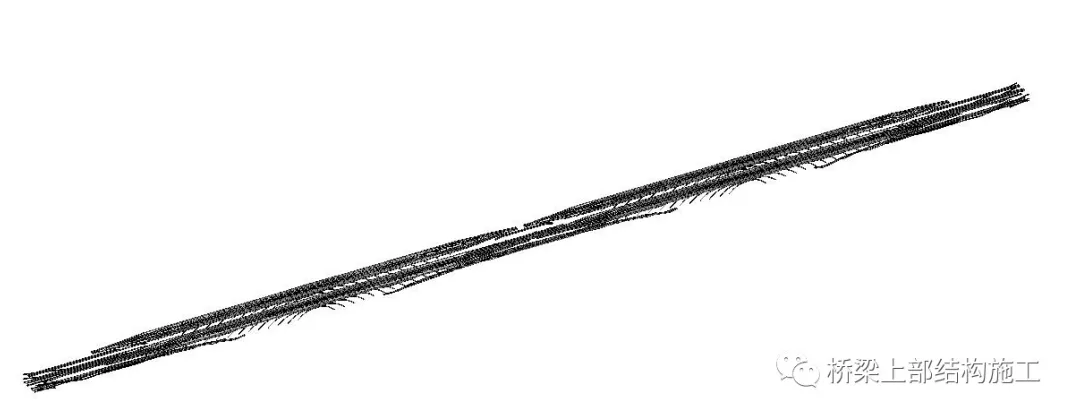

    图6三跨连续梁桥预应力钢束

    上图为三跨连续梁的预应力钢束布置图，我们可以用它确定钢束在三维空间的具体位置，还可以与普通钢筋模型做碰撞检查。
