    “本文利用Dynamo快速创建一个斜拉索桥，仅做为方案阶段应用。”

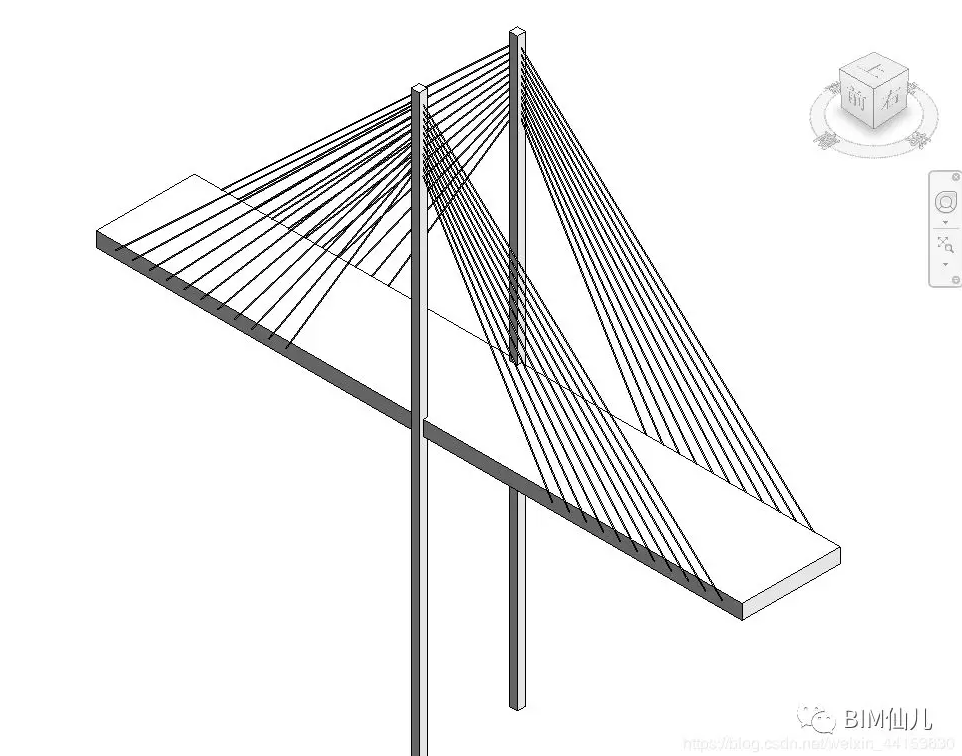

    先来张效果图

    01、工作节点

    Revit模型线控制桥的中心线

    桥面宽度

    桥面厚度

    桥墩总长度

    斜拉索在桥面以及桥墩上部的起点和终点

    斜拉索的数量

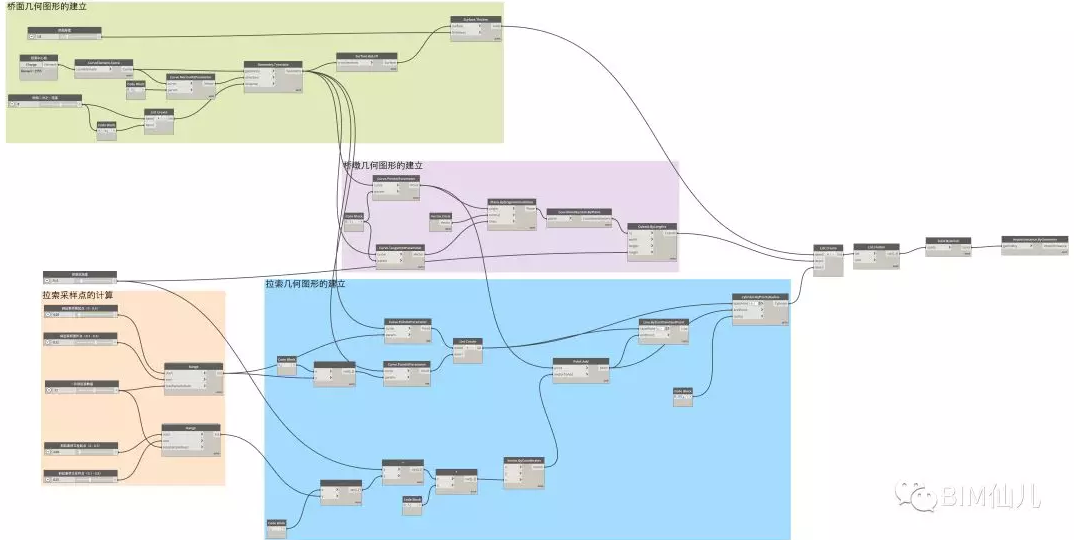

    02、实现步骤

    主要步骤分为四步：

    生成桥面

    生成桥墩

    生成拉索的位置列表参数

    生成拉索几何图形

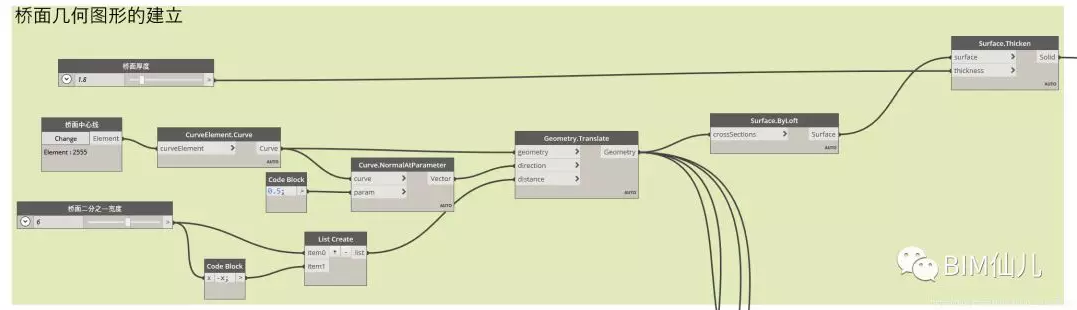

    一、桥面

    选择一条模型线

    抽取模型线的几何图形

    模型线往两个垂直方向做位移

    用位移后的两条线拉成一个平面

    把这个平面变厚即可生成桥面

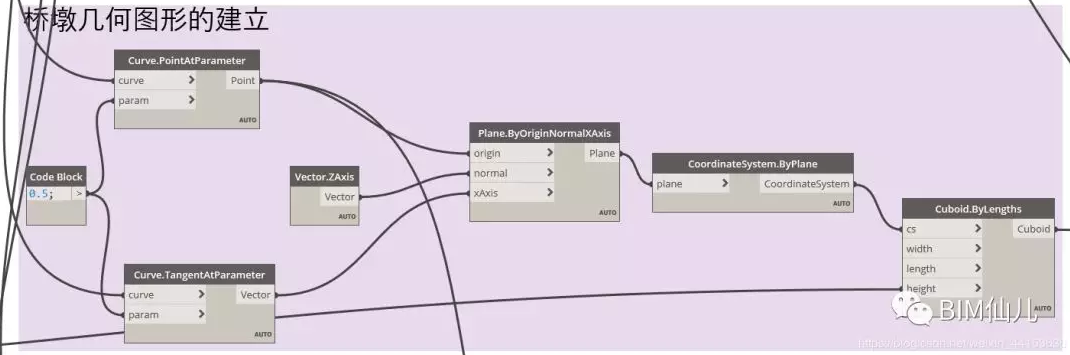

    二、桥墩

    控制桥面时生成了两条位移的线，找到这两条线的中点（0.5）以及中点位置的方向

    用上面的信息和垂直向上的方向向量做一个平面，用这个平面去生成一个坐标系

    根据这个坐标系，以及可以由用户控制的高度来生成桥墩

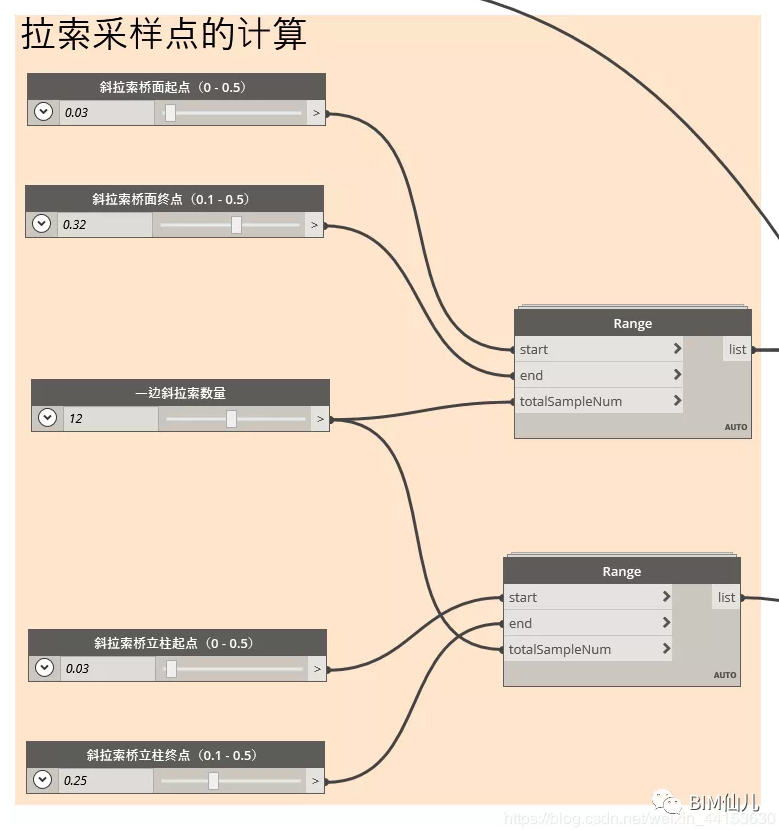

    三、拉索采样点

    用户可以控制起点和终点的位置（注意是是一半的采样点，另一半会在后面自动生成）

    Range是生成从起点到终点，按照拉索数量做的等分，为此做了一个自定义节点

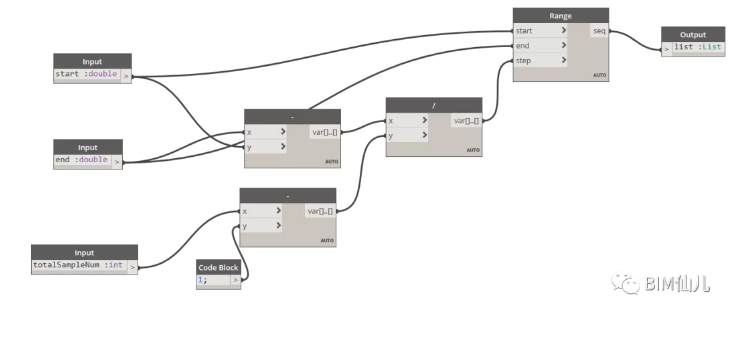

    四、Range自定义节点

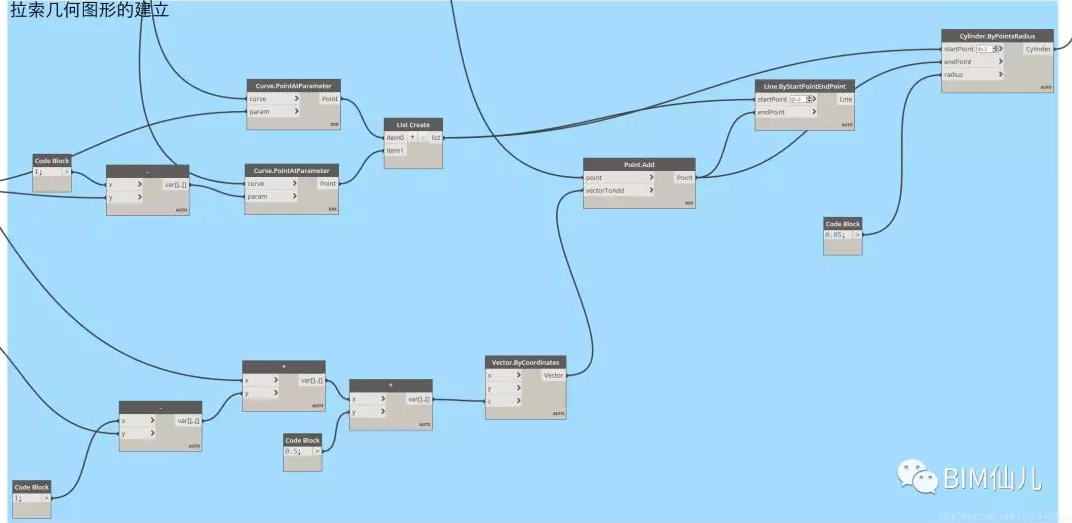

    五、生成拉索几何图形

    桥面采样点(0,0.5)对应到(0.5,1)

    对控制桥面时生成了两条位移的线进行采样

    桥墩的采样点对应到桥墩的上部来进行采样

    拉索几何图形的建立，一个桥墩上的采样点对应两个桥面的采样点
