BIM族库要如何建立?企业如何构建自己的参数化族库?

发布:中文网小编 浏览:4108人 分享
发布于:2020-08-09 20:53

在项目建筑过程中,往往不可避免的存在图纸变更及工程改动,随之也会导致模型的修改及调整,在模型变更过程中费时费力,这不仅影响工程进度,同时也将造成大量人力物力的浪费。大量构件造型及参数类别相似,只是其中某个或几个参数数值不同,如果采用传统方式对其分别进行一一建模,重复工作较多,费时较大,同时也会造成整个模型繁杂庞大。

根据项目在建模过程中基于BIM技术的参数化特征,建立支持实时快捷修改的参数化专项构件族库,通过参数化的定义及调整可快速建立或修改构件模型,从而有效实现数据库与模型的链接。

同时参数的赋予,也是后期模型应用的数据基础及前提条件。首先根据后期应用,对其BIM模型数据库需求参数类型进行确定,主要包括几何参数、材料参数、时间参数及成本参数等。而后结合施工图纸数据及现场具体情况对其各类型参数进行落实及赋值。

1)构建族的定义

构件是对项目中采用的实际建筑组件的物理和功能特性的数字化表达。一个构件(在Revit中被称为)是一个可在多种场合重复使用的个体图元。例如:门、窗、楼梯、家具、幕墙面板、柱、墙等。参数化构件:BIM构件或图元中的信息属性是通过参数化的形式进行输入及保存的,通过参数的改变即可实现对图元的修改。族是一个包含通用属性(称作参数)集和相关图形表示的图元组。属于一个族的不同图元的部分或全部参数可能有不同的值,但是参数(其名称与含义)的集合是相同的。族中的这些变体称作族类型或类型。


族分为常规构建族和特定构建族。在一个项目模型中,常规构建族可以通过设定现有的参数进行控制,从而实现在项目中的独特性与适用性。而往往项目中无法通过常规族进行搭建的就必须找到特定族,如果在族库中存在特定的族库可以直接调用,然后进行参数控制以满足项目所需。当然族库不是万能的,有些我们项目上需要的族在族库中可能无法找到直接调用,那么就需要我们自行创建一个符合项目所需的特定族。

2)可载入族具体有下特征的族:

独立于项目进行创建并根据需要载入到项目中。用于创建安装的建筑构件,如门和装置以及注释对象。通常以系统族为主体。例如,门和窗以墙为主体。建模族:表示真实对象的可载入族,如门、楼板或家具。这些族显示在所有视图中。注释族:用于进行注释的可载入族,如文字、尺寸标注或标记。这些族不具有三维用途,仅显示在您放置它们的视图中。例如,族可以是一个带观察玻璃的门,类型是该样式的门的3种不同尺寸。实例属性:包含与项目中族图元的特定实例相关的信息。例如,门的实例属性可能包括门下缘高度和框架材质。对实例属性所做的更改仅影响族的该实例。

类型属性包含应用于项目中同一族类型的所有实例的信息。例如,门的类型属性可能包括厚度和宽度。对类型属性所做的更改会影响从该类型创建的族的所有实例。

族是一个包含通用属性(称作参数)集和相关图形表示的图元组。属于一个族的不同图元的部分或全部参数可能有不同的值,但是参数(其名称与含义)的集合是相同的。族中的这些变体称作族类型或类型。

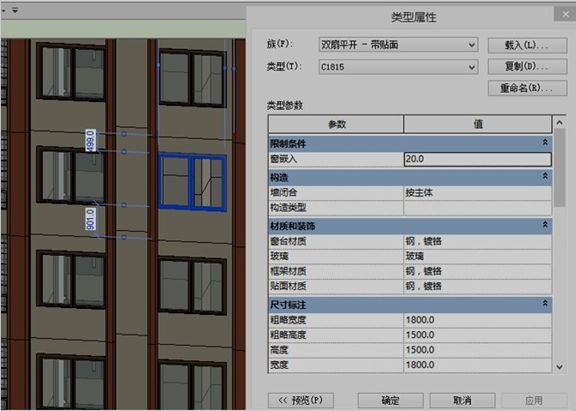

在项目中使用特定族和族类型创建图元时,将创建该图元的一个实例。每个图元实例都有一组属性,从中可以修改某些与族类型参数无关的图元参数。这些修改仅应用于该图元实例,即项目中的单一图元。如果对族类型参数进行修改,这些修改将仅应用于使用该类型创建的所有图元实例,如图所示。


在项目模型搭建之前,首先进行族库标准制定,参数化(尺寸、材质、密度、造价)设计及专用族库开发。

3)项目专向族

根据本项目的项目需求,开发了首都机场急救中心项目的项目专项族库。本项目的项目专项组可以分为以下3个类型。

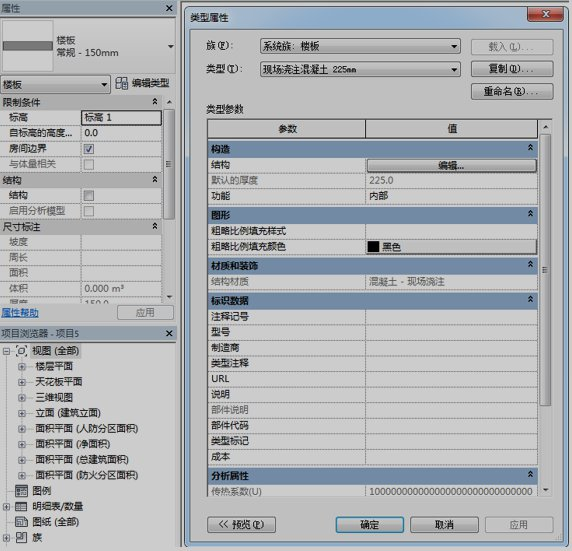

系统族:系统族是在Autodesk Revit中预定义的族,包含基本建筑构件,例如墙、窗和门。例如,基本墙系统族包含定义内墙、外墙、基础墙、常规墙和隔断墙样式的墙类型。如图所示。


可以复制和修改现有系统族,但不能创建新系统族。可以通过指定新参数定义新的族类型。

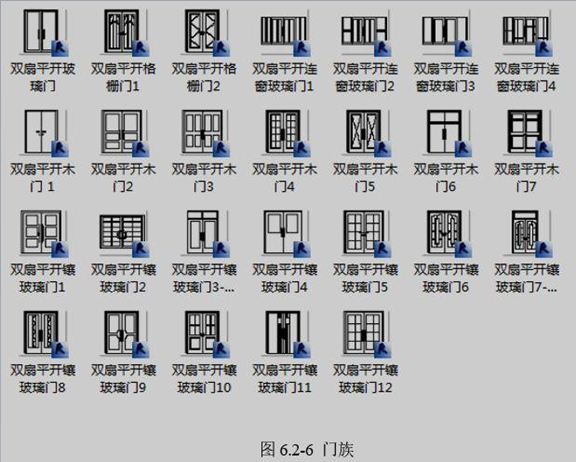

标准构件族:在默认情况下,在项目样板中载入标准构件族,但更多标准构件族存储在构件库中。使用族编辑器创建和修改构件。可以复制和修改现有构件族,也可以根据各种族样板创建新的构件族。族样板可以是基于主体的样板,也可以是独立的样板。基于主体的族包括需要主体的构件。例如,以墙族为主体的门族。独立族包括柱、树和家具。族样板有助于创建和操作构件族。

标准构件族可以位于项目环境外,且具有.rfa扩展名。可以将它们载入项目,从一个项目传递到另一个项目,而且如果需要还可以从项目文件保存到您的库中。

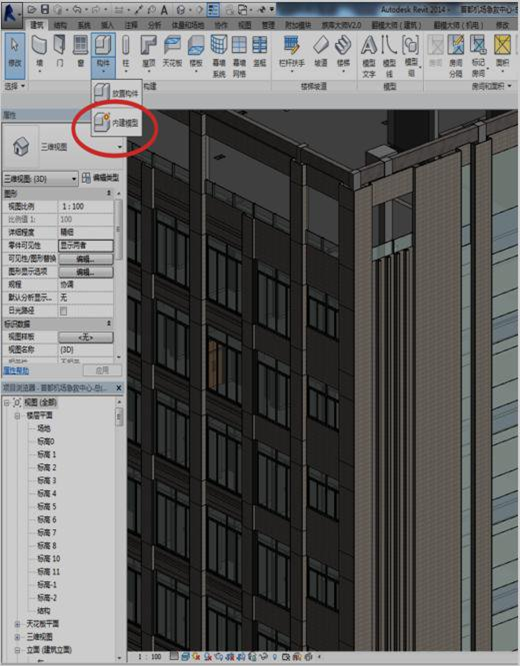

内建族

内建族可以是特定项目中的模型构件,也可以是注释构件。只能在当前项目中创建内建族,因此它们仅可用于该项目特定的对象,例如,自定义墙的处理。创建内建族时,可以选择类别,且您使用的类别将决定构件在项目中的外观和显示控制。


族库在项目中的作用

依据项目的需求建立本项目构件族库,并结合项目提供专业的族库管理平台,方便业主结合此平台实行查看和管理。族模型所包含的材质和尺寸信息,方便实现整体构件材质和尺寸信息的快速提取。

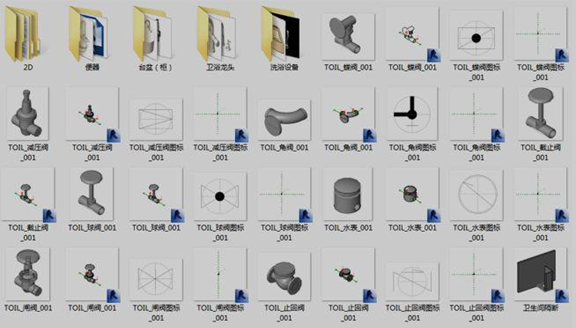

族库中包括建筑专业族、结构专业族、暖通专业组族、给排水专业族、电气专业族等。族库在本项目中的作用:

将族导入相关的性能化分析软件,得到相应的分析结果,原本需要专业人士花费大量时间输入专业数据的过程,利用可调节属性的族可以自动完成,这大大降低了性能分析的周期,提高了设计效率。

在项目中利用族文件,设计师在三维环境下会发现设计中的碰撞冲突,从而大大提高了管线综合的设计能力和工作效率。这不仅能够及时排除项目施工环节中可能遇到的碰撞冲突,显著减少由此产生的变更单,而且大大提高了施工效率,降低了由于施工协调造成的成本增加和工期延误。

族拥有直观的表现力,为专业人员之间的交流减少障碍。这些有助于缩短施工时间,降低由于设计协调造成的成本增长,提高施工现场生产效率。将建筑物空间信息和设备参数信息有机地整合起来,从而为业主获取完整的建筑物全局信息提供平台。通过族与施工过程的记录信息相关联,甚至能够实现包括隐蔽工程图像资料在内的全生命周期建筑信息集成,不仅为后续的物业管理带来便利,并且可以在未来进行翻新、改造、扩建过程中为业主及项目团队提供有效的历史信息,提高运维效率,降低风险。
