实际项目中BIM软件选择及模型建模标准介绍
1、BIM建模软件选择
目前国内外BIM建模工具种类较多,且各系列建模软件建模特色、使用特征、适用环境、硬件要求及实施价格不尽相同,故在项目BIM实施之初——BIM建模阶段选择合适的建模软件是至关重要的,直接关系到后期整个项目的应用与实施。

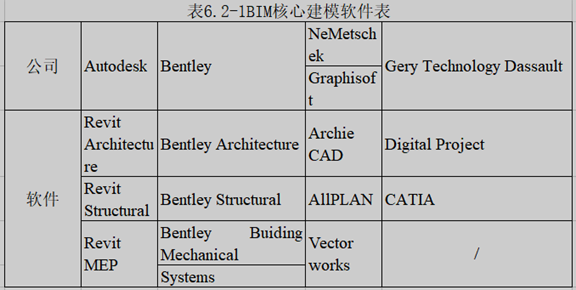

BIM核心建模软件公司主要有Autodesk、Bentley、Graphisoft/Nemetschek AG以及Gery Technology公司等。
在BIM建模软件选择上,总结国内大量实际工程BIM应用情况,可初步得出以下参考结论:
(1)民用建筑可选用Autodesk Revit;
(2)工厂设计和基础设施可选用Bentley;
(3)单专业可选择可选择ArchiCAD、Bentley、Revit;
(4)异形建筑或预算充裕可选择Digital Project。
该项目属于民用建筑且在后期需要与其他软件实现互用链接,故选用Autodesk Revit作为初期主要建模软件。

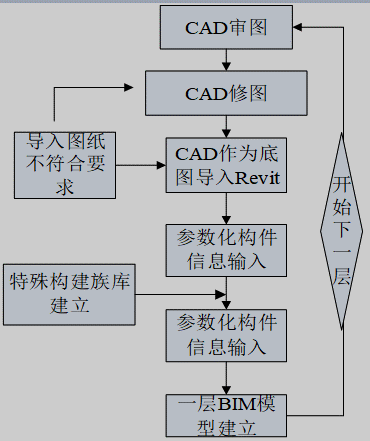

2、BIM建模标准及原则
BIM模型是BIM技术在项目中应用的基础与前提,BIM模型是否标准、模型精度是否足够,直接决定了BIM模型的实用性、协同性及准确性,对后期项目BIM应用过程及成果影响重大。故在BIM模型建立之前,需对建模标准及模型精度进行明确规定。
因为各个项目具有不同特征及应用需求,针对不同的应用需求,往往模型标准及精度也不尽相同。本项目根据中国建筑标准设计研究院编制的工程国家标准《建筑工程设计信息模型分类和编码》、
《建筑工程设计信息模型交付标准》,参考其他工程项目实际应用,进行明确规定。
(1)建筑建模要求
①文件命名:洛悦府-建筑-人名
②标高命名为:,-F1,F1,F2,…,屋顶;
③轴网:无;
④原点:CAD轴网1-A轴交点;
⑤构件命名:层高-构件名-尺寸(如:F1-外墙-240mm);
⑥分层建模,禁止一顶到顶;
⑦对于无法按层高命名的构件,以“唯一确定”原则对其命名(如:幕墙-尺寸/阶段1);
⑧尽量避免闪面;
⑨所有构件必须添加材质,材质命名为:适用范围-构件名-材质名(如:F1-F6-外墙-瓷片)。
(2)结构建模要求
①文件命名:洛悦府-结构-人名
②标高命名为:…,-F1,F1,F2,…,屋顶;
③轴网:无;
④原点:CAD轴网1-A轴交点;
⑤构件命名:层高-构件名-尺寸(如:F1-柱-240x360mm);
⑥分层建模,禁止一顶到顶;
⑦对于无法按层高命名的构件,以“唯一确定”原则对其命名(如:幕墙-尺寸/阶段1);
⑧尽量避免闪面;
⑨所有构件必须添加材质,材质命名为:适用范围-构件名-材质名(如:F1-F6-梁-灰泥)。
BIM技术是未来的趋势,学习、了解掌握更多BIM前言技术是大势所趋,欢迎更多BIMer加入BIM中文网大家庭(http://www.wanbim.com),一起共同探讨学习BIM技术,了解BIM应用!
