BIM场地布置怎么做?基于BIM施工场地布置案例介绍
项目施工过程是一种多因素影响的复杂建造活动,往往在实施过程中参与方较多,甚至出现多工种、多专业的同时相互交叉运作,故在施工前期对其场地进行合理的优化布置很有必要。场地合理的功能分区划分及布置,有利于后期施工过程的准确高效进行,对施工安全质量的保障影响重大。
通过已经建立好的模型对施工平面组织、材料堆场、现场临时建筑及运输通道进行模拟,调整建筑机械(塔吊、施工电梯)等安排;利用BIM模型分阶段统计工程量的功能,按照施工进度分阶段统计工程量,计算体积,再和建筑人工和建筑机械的使用安排结合,实现施工平面,设备材料进场的组织安排。具体应用组织如下:临时建筑:对现场临时建筑进行模拟,分阶段备工备料,计算出该建筑占地面积,科学计划施工时间和空间。
场地堆放的布置:通过BIM模型分析各建筑以及机械等之间的关系,分阶段统计出现场材料的工程量,合理安排该阶段材料堆放的位置和堆放所需的空间。利于现场施工流水段顺利进行。
机械运输(包括塔吊、施工电梯)等安排:塔吊安排,在施工平面中,以塔吊半径展开,确定塔吊吊装范围。通过四维施工模拟施工进度,显示整个施工进度中塔吊的安装及拆除过程,和现场塔吊的位置及高度变化进行对比。施工电梯安排,结合施工进度,利用BIM模型分阶段备工备料,统计出该阶段材料的量,加上该阶段的人员数量,与电梯运载能力对比,科学计算完成的工作量。中国电建南京·洛悦府项目涉及专业较多,人员及材料较复杂。
且建筑多,空间较狭窄,导致施工现场更为复杂。
故需在施工前对其场地进行分析及整体规划,处理好各分区的空间平面关系,从而保障施工组织流程的正常推进及运行。施工场地规划主要包括承包分区划分、功能分区划分、交通要道组织等。

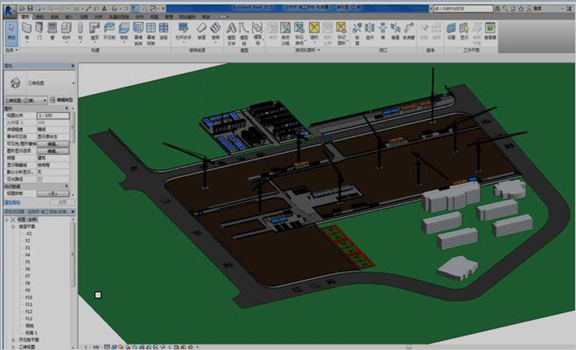

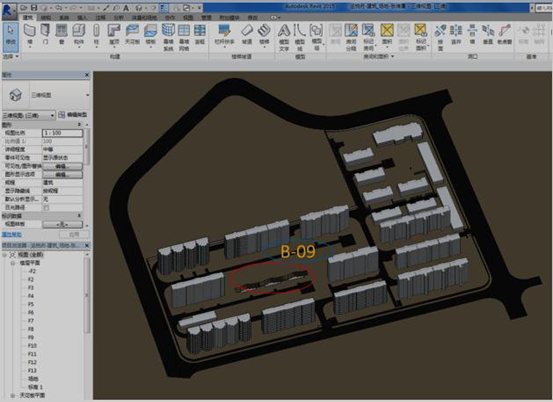

基于Revit软件中的场地建模功能可对项目整体分区及周边交通进行三维建模布置,通过三维高度可视化的展示,可对其布置方案进行直观检查及调整。其中基于BIM技术的项目施工场地整体规划如图所示。
