对于BIM全国各地的相关政策，想必大家这一块都有了解。BIM这个工作，没有国家推动是比较难去做的。不过今年可以看到，全国各地对BIM这项新技术有更明显的趋势。深圳取消施工图审查，改为BIM审批平台后。“湖南”这个火辣的省份也开启了BIM审图元年。

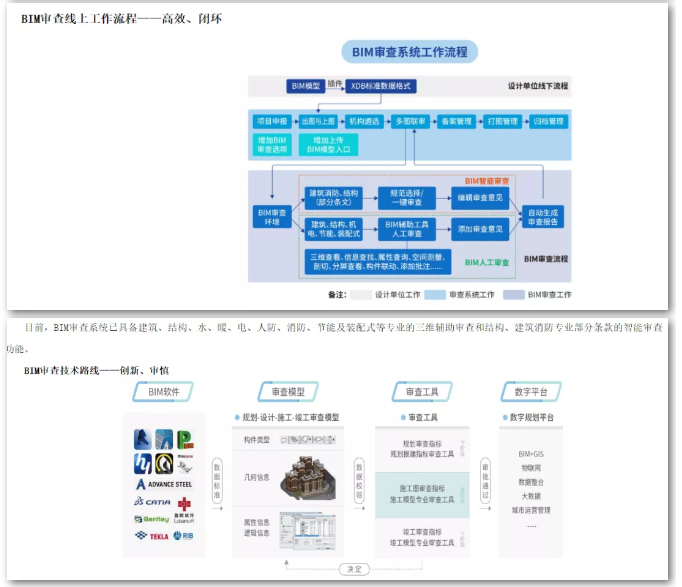

    我们先来重温一下2019年12月“湖南省BIM审查系统“的阶段成果报告

    一、项目特色

    “在现有的二维施工图线上审查的基础之上，把传统平面的审图方式进行了创新和改革，对BIM模型进行三维可视化、智能化、自动化的辅助审查。在大幅减少审查人员的工作量的同时提高了审查的效率和准确度。”

    1、项目组通过研究基于BIM的智能化审查技术：

        编制了BIM审查相关标准

        建立了审查条文的领域规则库

        研发了BIM辅助审查工具

        建立了BIM智能化审查系统

        实现了建筑防火与结构专业设计成果

        自动校对与审查

    2、审查结果模型将对接后期的智慧城市管理平台本项目通过三个试点项目的应用：

        验证了系统的可运行性和正确性

        提高了审查效率

        降低了漏审率

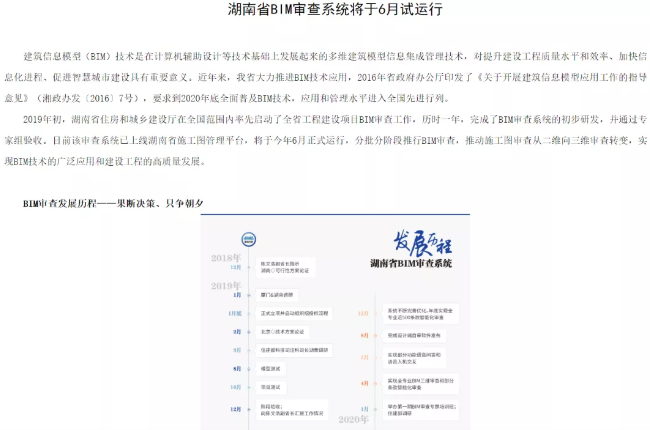

    3、湖南省住建厅发布了关于BIM审查系统的通知于今年6月正式启动，原文如下：

    二、BIM的两条路径

    BIM的时代在不停的往前冲，BIM审查系统的新改革，对设计院又是一种新的挑战。既要有CAD图纸，还要提交三维模型一并审查。那现在的设计人员有两条路可走。

    路1：正向设计，先创建BIM模型，再根据模型出图

    路2：翻模，先用传统设计方式设计出图，再把出图成果转换成BIM模型。

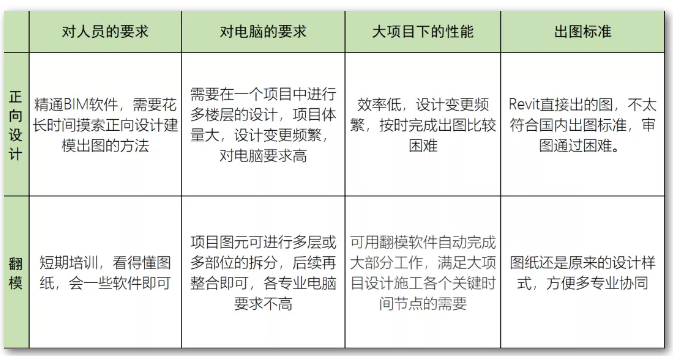

    两种方式优缺点比对

    三、关于正向设计

    正向设计，在中国大力推广了15年，但全部用正向设计模式的设计院或设计团队寥寥无几。证明这条路在中国的特色环境下步履维艰。

    翻模的工作模式本不是很符合逻辑的工作模式，但是在15年中国BIM发展中，广大BIM工程师智慧和实践经验的总结。只需要简单的技能就可以实现BIM的全部好处。至今有90%以上的项目BIM模式是采用翻模的工作模式。

    那为什么玩了15年的正向设计还是没有多少设计院愿意去做呢？BIM软件已经这么成熟了，还是玩不动呢？

    虽然现在BIM软件已经成熟的有上百种，但是想要多专业协同进行设计的软件屈指可数，大项目运行慢，设计效率低，在现有的设计周期内，几乎不能按时交图。导致很多的设计师玩到一半觉得并不能提高效率，那干嘛不直接用二维CAD出图，然后再建模呢？

    四、翻模路径下的核武器

    从湖南省BIM审图的改革下，BIM模型是一个必选项。它变成设计工作中非常重要的一环，模型还是缺少不了，那该如何从模型中我们去更高效的完成工作呢？

    对于设计单位提供的天正建筑图（例如T6、T7、T8、T9格式），橄榄山能将其直接转化成Revit模型，无信息损失（轴号文字、门窗编号信息等）。自动翻模过来的防火门窗等级信息、门宽度、门的开启方向等是BIM自动审核的中消防方面的关键审查点。这些橄榄山100%实现信息传递到Revit模型，实现审查要点的准确性。建模效率大幅度提高，既可以减轻设计人员的学习成本，又可提高建模人员的工作效率。

    天正图纸翻模案例

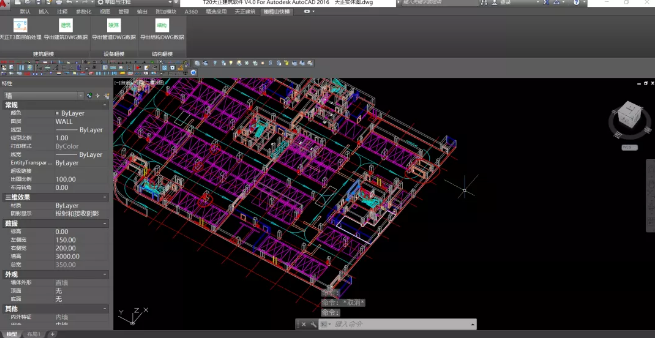

    （天正实体图）

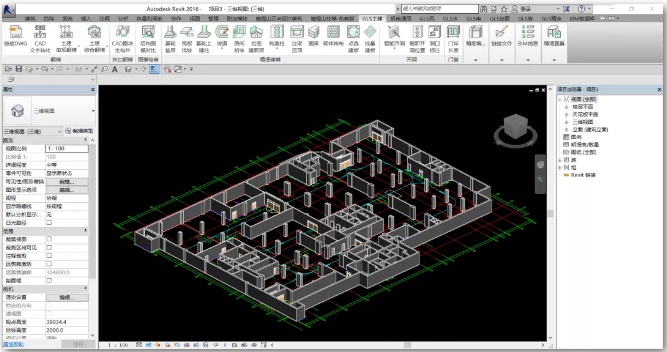

    （一键生成Revit模型）

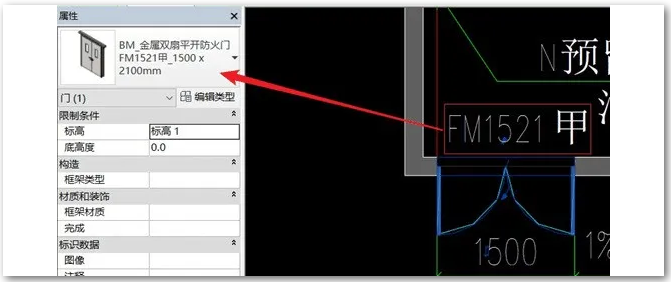

    （CAD图中的防火门、编号及开启方向准确带入Revit模型中）

    除了建筑翻模，橄榄山同样可以提供结构、集水井、桩承台基础、水暖电、设备等全专业翻模功能

    五、结语

    正向设计受当前的设计周期压力、软件速度、政策法规、设计师的技能等因素影响，无法全面推广，相信随着这些条件改善，还会是未来的发展方向。不过说到底，无论从哪个角度来看，审图的改革，对我们BIM工作人员都是一次认可和激励。
