视图范围是控制对象在视图中的可见性和外观的水平平面集。

    每个平面图都具有视图范围属性，该属性也称为可见范围。定义视图范围的水平平面为“俯视图”、“剖切面”和“仰视图”。顶剪裁平面和底剪裁平面表示视图范围的最顶部和最底部的部分。剖切面是一个平面，用于确定特定图元在视图中显示为剖面时的高度。这三个平面可以定义视图范围的主要范围。

    注：该视频使用Revit2018录制。使用较新的软件版本时，可能会注意到在功能和用户界面方面有差别。

    视图深度是主要范围之外的附加平面。更改视图深度，以显示底裁剪平面下的图元。默认情况下，视图深度与底剪裁平面重合。

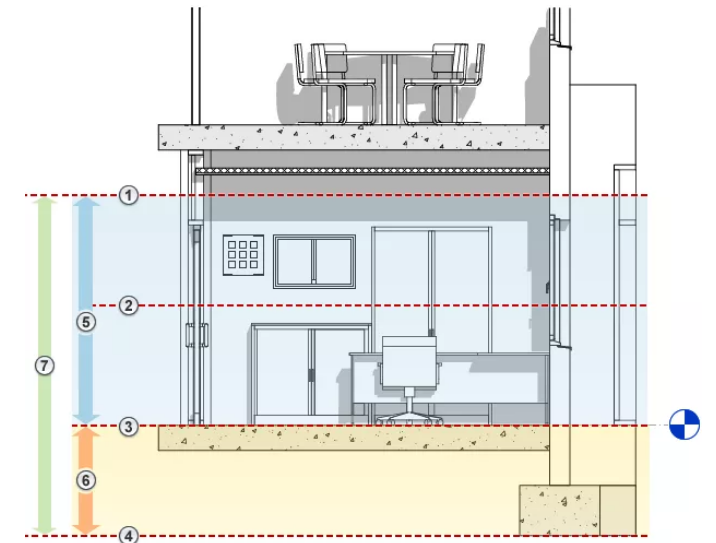

    以下立面显示平面视图的视图范围：顶部、剖切面、底部、偏移（从底部）、主要范围和视图深度。平面视图显示了此视图范围的结果。

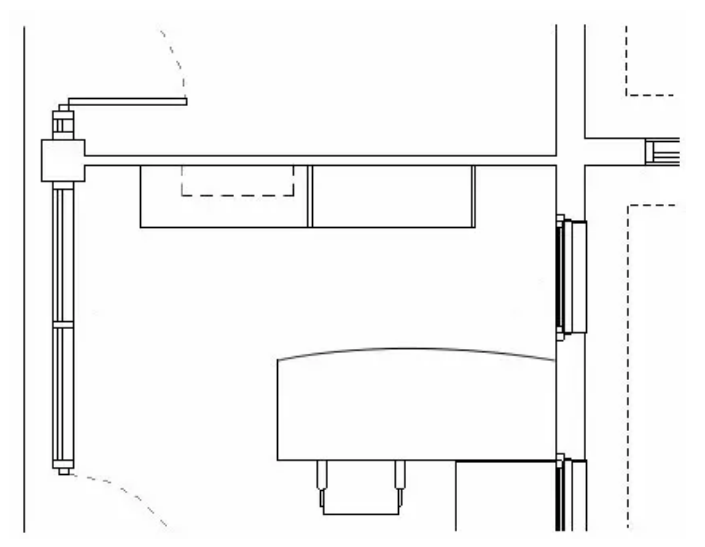

    显示平面视图中的图元

    除非您指定底图以显示视图范围之外的标高，否则视图范围外的图元不会显示在该视图中。

    根据以下部分所述规则，在使用剖面线宽、投影线宽或<超出>线样式的平面视图中，会显示图元。

    要更改剖面图元和投影图元线宽的显示，可使用“对象样式”工具。

    要更改<超出>线样式的显示，可使用“线样式”工具。

    天花板投影平面(RCP)视图中图元的显示与平面视图类似，但从下方查看和镜像时显示的图元除外。

    与剖切面相交的图元

    在平面视图中，Revit使用以下规则以显示与剖切平面相交的图元：

    这些图元使用其图元类别的剖面线宽绘制。

    当图元类别没有剖面线宽时，该类别不可剖切。此图元使用投影线宽绘制。

    与剖切面相交的图元显示的例外情况包括以下内容：

    高度小于6英尺（或2米）的墙不会被截断，即使它们与剖切面相交。

    从边界框的顶部到主视图范围的底部测得的结果为6英尺（或2米）。例如，如果创建的墙的顶部比底剪裁平面高6英尺，则在剖切平面上剪切墙。当墙顶部不足6英尺时，整个墙显示为投影，即使是与剖切面相交的区域也是如此。将墙的“墙顶定位标高”属性指定为“未连接”时，始终会出现此行为。如果墙的“墙顶定位标高”属性指定为“连接”，则剖切面位置将始终用于定义对墙进行剪切还是投影。

    对于某些类别，各个族被定义为可剖切或不可剖切。如果族被定义为不可剖切，则其图元与剖切面相交时，使用投影线宽绘制。

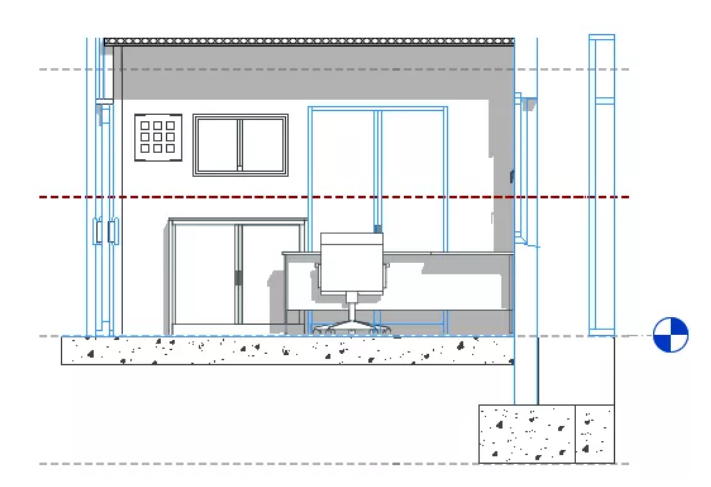

    在下面的标高中，蓝色高亮显示指示与剖切平面相交的图元。平面视图显示以下内容：

    使用剖面线宽绘制的图元。（墙、门和窗）

    使用投影线宽绘制的图元，因为它们不可剖切（橱柜）。

    低于剖切面且高于底裁剪平面的图元

    在平面视图中，Revit使用图元类别的投影线宽绘制这些图元。

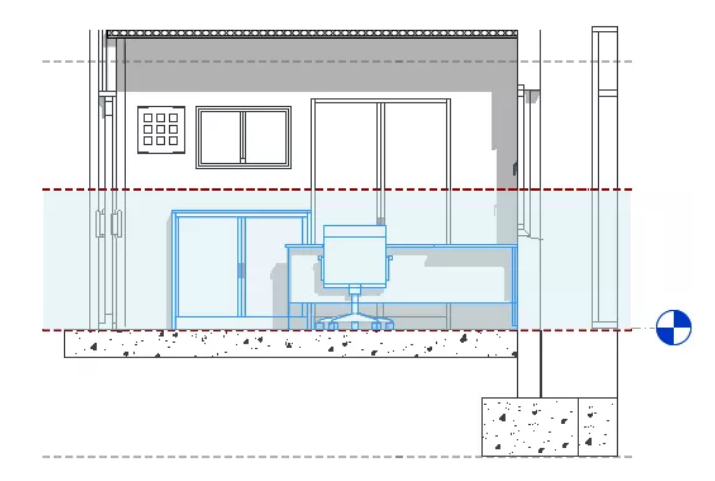

    在下面的标高中，蓝色高亮显示指示低于剖切面且高于底剪裁平面的图元。平面视图显示以下内容：

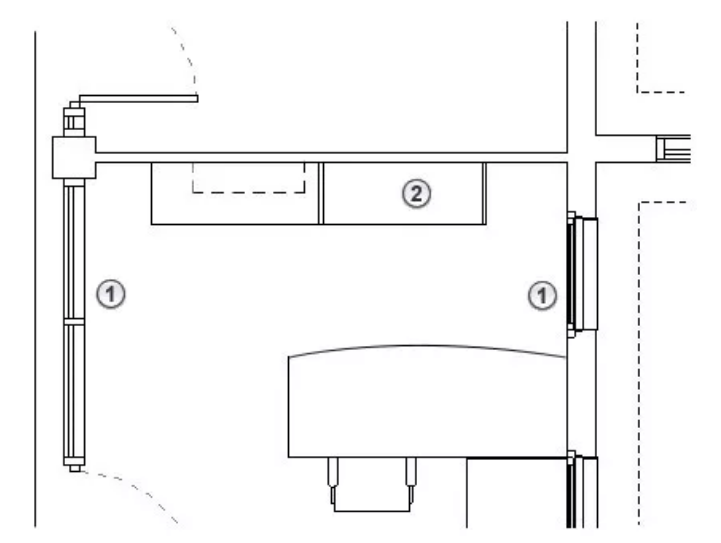

    使用投影线宽绘制的图元，因为它们不与剖切面相交。（橱柜、桌子和椅子）

    低于底剪裁平面且在视图深度内的图元

    视图深度内的图元使用<超出>线样式绘制，与图元类别无关。

    例外情况：位于视图范围之外的楼板、结构楼板、楼梯和坡道使用一个调整后的范围，比主要范围的底部低4英尺（约1.22米）。在该调整范围内，使用该类别的投影线宽绘制图元。如果它们存在于此调整范围之外但在视图深度内，则使用<超出>线样式绘制这些图元。

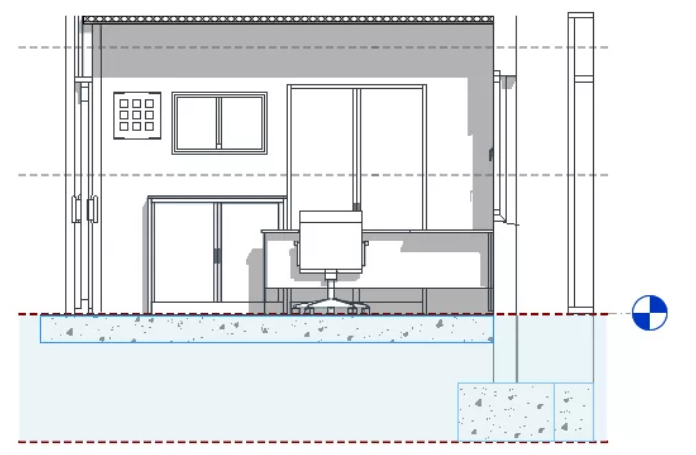

    例如，在下面的标高中，蓝色高亮显示指示低于底剪裁平面且在视图深度内的图元。平面视图显示以下内容：

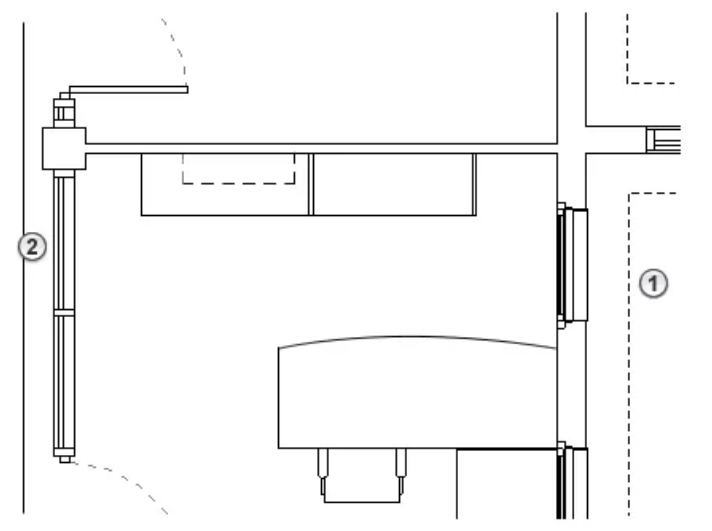

    使用<超出>线样式绘制的视图深度内的图元（基础）。

    使用投影线宽为其类别绘制的图元，因为它满足例外条件。

    高于剖切面且低于顶剪裁平面的图元

    这些图元不会显示在平面视图中，除非其类别是窗、橱柜或常规模型。这三个类别中的图元使用从上方查看时的投影线宽绘制。

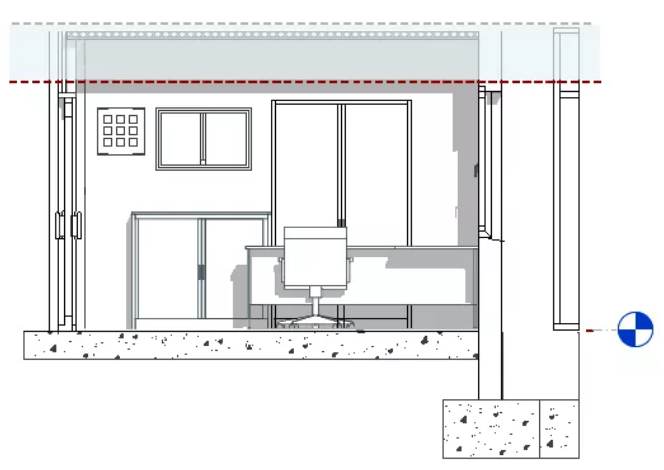

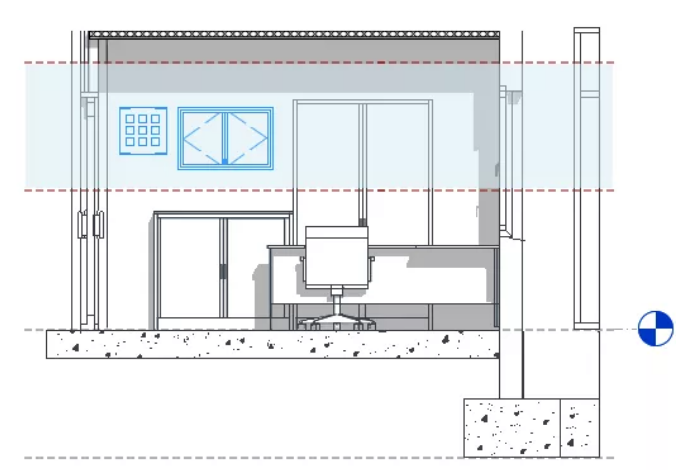

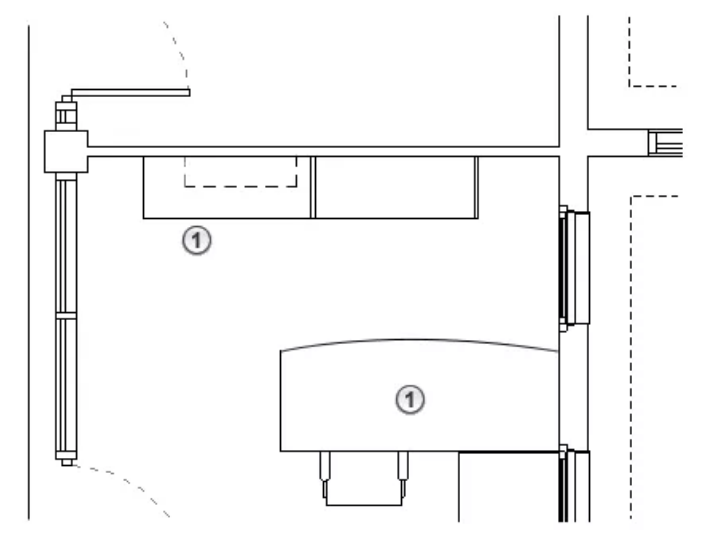

    例如，在下面的标高中，蓝色高亮显示指示视图范围顶部和剖切平面之间出现的图元。平面视图显示以下内容：

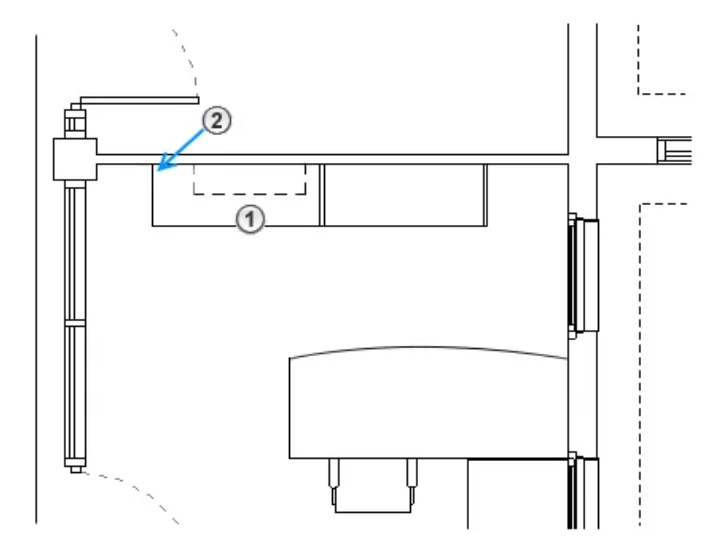

    使用投影线宽绘制的壁装橱柜。在这种情况下，在橱柜族中定义投影线的虚线样式。

    未在平面平面中绘制的壁灯（照明类别），因为其类别不是窗、橱柜或常规模型。

    在天花板投影平面(RCP)长查看范围

    与平面视图类似，天花板投影平面也有一个视图范围设置，但是存在一些区别。

    天花板投影平面的视图方向是从剖切平面向上。

    天花板投影平面的主范围包括剖切平面，但它通常放置在平面视图的剖切平面之上。天花板投影平面中的剖切平面通常会设置在门和窗顶部高度的上方。

    剖切平面与视图范围顶部之间的区域会建立视图的主视图范围。视图范围的底部设置不会用于天花板投影平面。落在主视图范围的图元会使用投影线宽。

    视图深度建立在剖面平面的向上方向。不在主视图范围，但在视图深度内的图元将使用<超出>线样式。

    注：平面区域用于控制主体和主体图元的外观（当其立面影响其可见性时），主要是墙上的窗和门。平面区域不能用于控制MEP图元的显示。
