Revit2016自带的机械样板中预定义了三种风管系统：回风、排风、送风。在实际项目中需要根据实际工程的需要通过复制现有系统类型创建新类型，具体怎么操作呢？快跟小编一起来看一看吧。

    创建风管系统

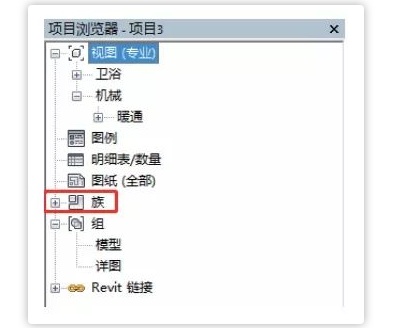

    1.在绘图区域右侧的项目浏览器中找到“族”。

    （项目浏览器—“族”）

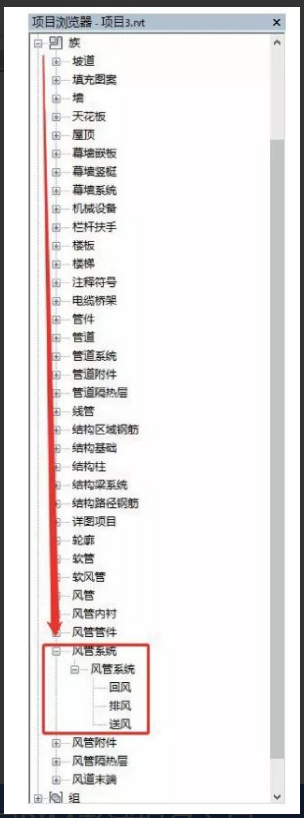

    2.单击“族”前方的“＋”，在分类中找到“风管系统”并单击前方的“＋”，重复操作直到看到三个默认系统分类。

    （风管系统）

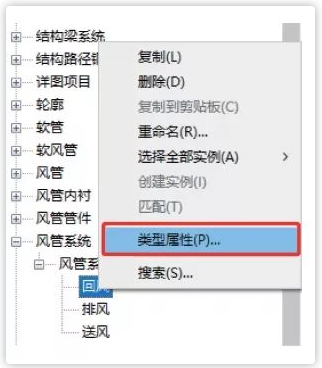

    3.用鼠标右键单击“回风”系统，在弹出的菜单中单击“类型属性”按钮。

    （风管系统类型属性）

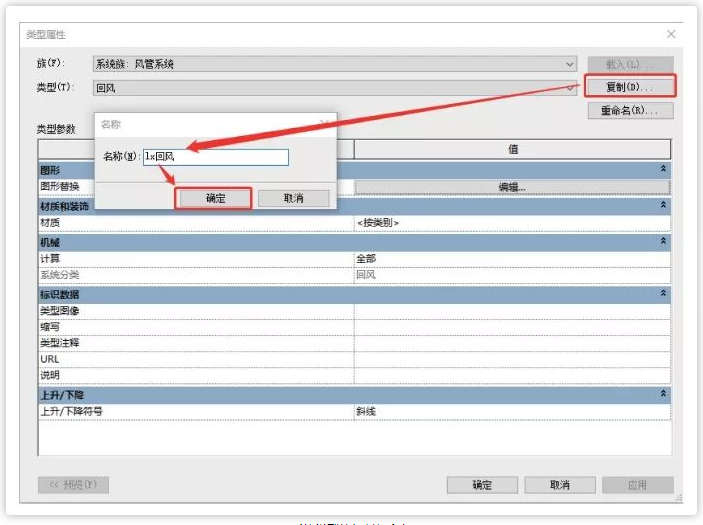

    4.在弹出的“类型属性”面板中单击类型右侧的“复制”按钮，在“名称”面板中输入新的类型名称，例如“ｌx回风”，然后单击“确定”按钮。

    （系统类型的复制与命名）

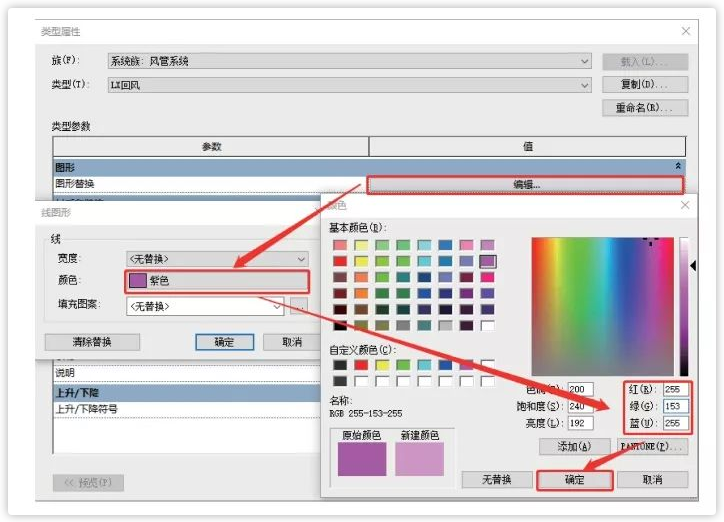

    5.单击“类型属性”面板中图形替换后的“编辑”，在弹出的“线图形”面板中单击“颜色”后的选项，对该系统的颜色进行设置。

    （设置系统颜色）

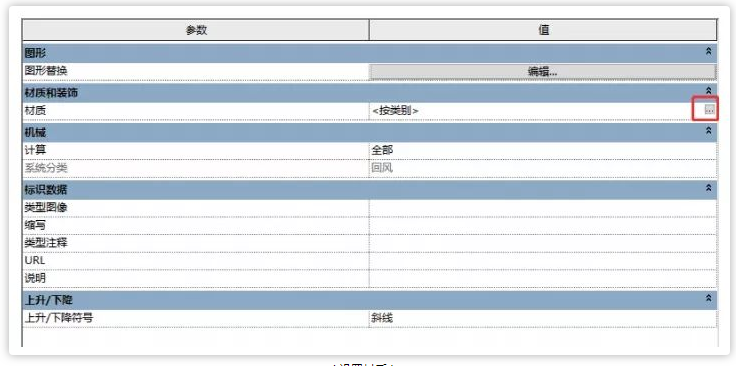

    6.单击“类型属性”面板中材质一栏后右上角的“...”按钮，对该系统风管的材质进行设置，设置完成后新的风管系统就添加好了。

    （设置材质）

    风管布管系统的配置

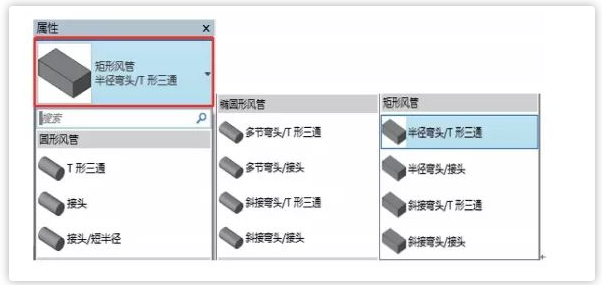

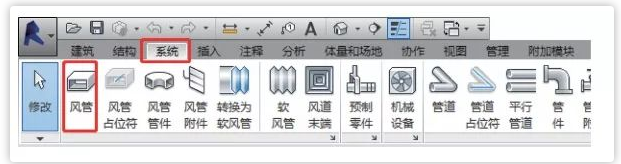

    1.单击“系统”选项卡下的“风管”(快捷键<DT>)命令，在左侧的属性栏最上方单击当前风管类型即可查看样板文件已经设置过布管系统的各种风管类型，如下图所示：

    （风管按钮）

    （样板默认风管类型）

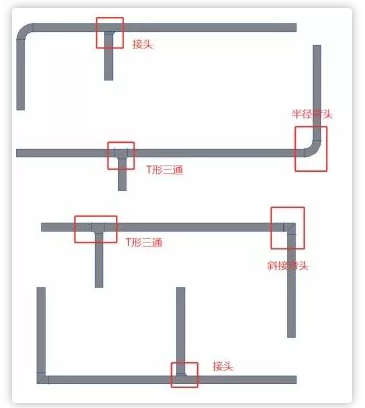

    2.以矩形风管中的四类为例，主要区别是弯头和三通连接件的管件不同，如下图所示：

    （风管区别）

    在项目中开始绘制风管前，应当为将放置的风管类型指定布管系统配置以匹配实际的项目，具体步骤如下：

    (１)首先根据项目中风管的外形选择一个类型的风管。

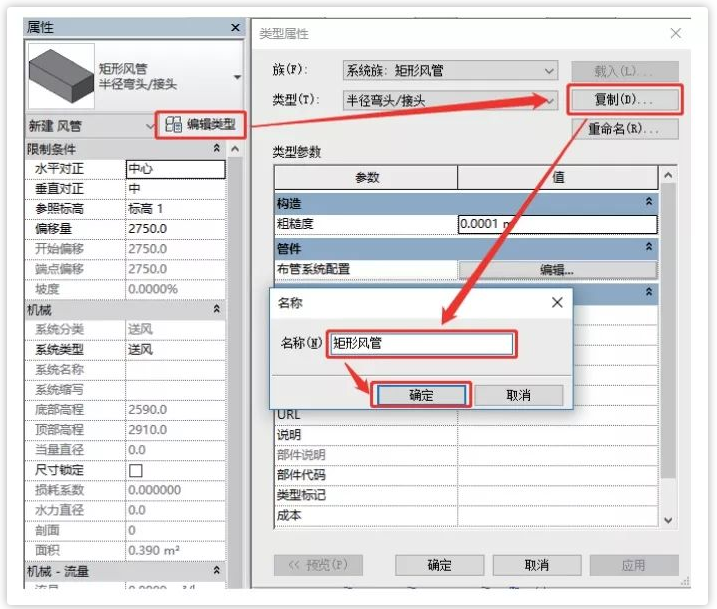

    这里选择矩形风管下的任一种类，然后单击“编辑类型”，在弹出的类型属性面板中单击“复制”，新建一个风管类型并命名为“ｌｘ矩形风管”，如下图所示：

    （新建风管类型）

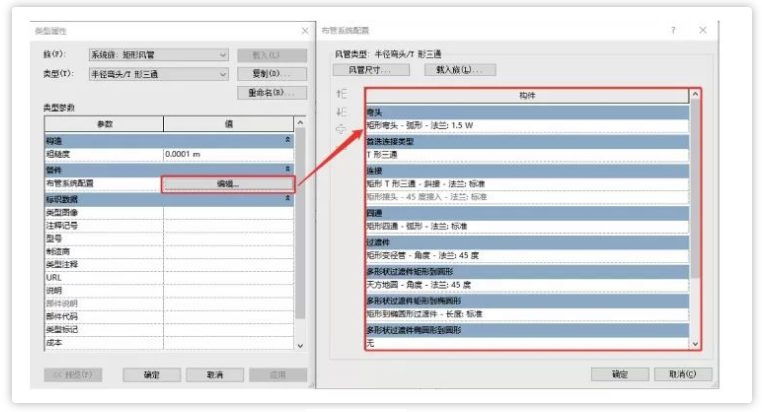

    (２)单击“布管系统配置”右边的“编辑”按钮，在弹出的“布管系统配置”面板中对该类型的风管构件进行设置，在Revit2016中风管的管件主要分为以下六类：弯头、连接(三通)、四通、过渡件、接头、偏移，如下图所示：

    （风管布管系统配置）

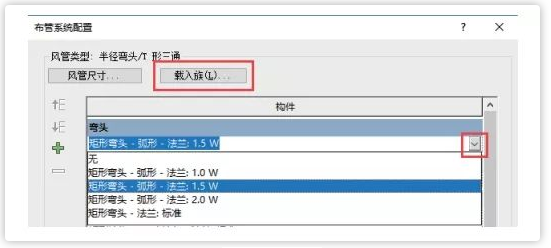

    (３)构件列表中显示的是当前风管系统使用的构件类型，单击想要修改类型的构件名称，其最右侧会出现一个向下的箭头，单击箭头会出现已经载入到当前项目文件中的该类型的族。

    如果在下拉列表中没有想要的族就需要将其载入到文件中，单击“布管系统配置”面板中的“载入族(Ｌ)...”命令即可。如下图所示：

    （修改布管系统配置）

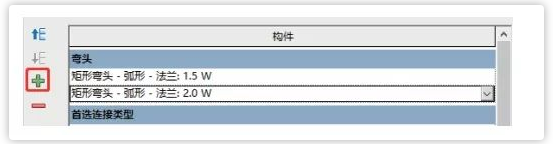

    (４)如果一种连接类型需要有多种规格管件来选择时可以单击“布管系统配置”面板左侧的绿色“＋”按钮来添加一行选项，然后为其指定管件，Revit2016中会优先选择排列位置在上的管件进行绘制，如果需要调整关键的优先级可以使用“＋”上的“向上移动行”或“向下移动行”来调整其优先级，如下图所示：

    （调整管件优先级）

    (５)对全部类型管件设置完成后分别依次单击“布管系统配置”面板下的“确定”和“类型属性”面板下的“确定”即可将相应设置保存到新的管件类型中。
