[*]进入“2-2剖面图”，单击“设计栏”-“视图”-“详图索引”，在“类型选择器”中选择类型“详图视图：详图”；
[*]绘制详图索引范围，绘制时在选项栏中设定比例为“1:20”，调整索引标记的位置；（图1）

图1

[*]将新建的详图视图命名为“天沟女儿墙详图”；
[*]在视图的“图元属性”对话框中取消“注释裁剪”选项。

[*]选中屋面檩条及纵向联系梁，使用“右键菜单”-“替换视图中的图形”-“按图元”（图2）打开“视图专有图元图形”对话框；

图2

[*]展开“截面填充图案”选项，选择填充图案为“钢”并确定（图3）得到图4中的效果；

图3

图4

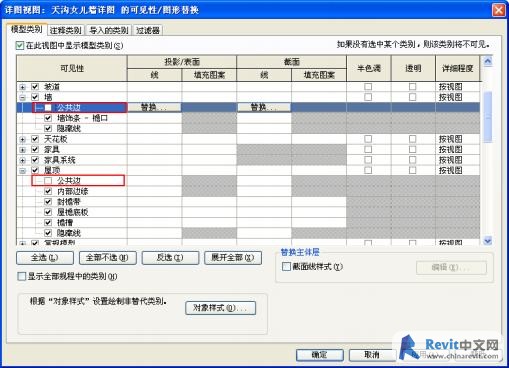

[*]在保持当前视图的详细程度为“中等”的情况下，打开“详图视图：天沟女儿墙详图的可见性/图形替换”对话框，取消“墙”和“屋顶”的“公共边”的可见性。（图5）

图5

[*]单击“设计栏”-“绘图”-“详图线”，在“类型选择器”中选择类型“线”，在“选项栏”中选择“拾取”方式并选择偏移值为“17”，拾取屋面板的板面轮廓线来绘制；（图6）

图6

[*]由于在当前视图中，女儿墙两侧的压型钢板在内侧被剖切到，则使用“线处理”工具将墙面板的内侧轮廓线修改为“中粗线”；（图7）

图7

[*]在当前视图中永久性隐藏女儿墙端部的压顶：“波形板屋面-压顶”；
[*]使用详图线来绘制泛水板，详图线类型为“中粗线”；（图8）

图8

[*]载入以上的详图构件族；
[*]根据设计要求，在视图中对应的位置放置详图构件实例；（图9）

图9

[*]在裁剪区域边框上添加符号“剖断线”并添加引线，然后隐藏裁剪区域；
[*]为添加构件的各细部尺寸；
[*]由于在当前视图中，屋面压型钢板在波顶处被剖切到，则使用“线处理”工具将屋面板的板面轮廓线修改为“中粗线”；

[*]为各构件添加注释文字及引线；

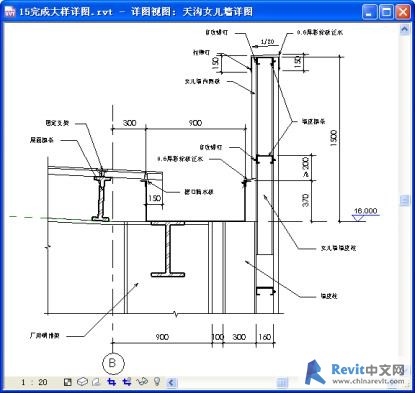

[*]添加“排水坡度”符号，得到如图10中效果的详图。

图10
