本帖最后由 中文网小编 于 2019-11-20 10:43 编辑窗台详图的绘制方法同“天沟女儿墙详图”，主要步骤如下：

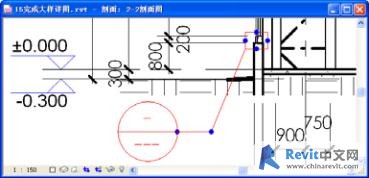

[*]进入“2-2剖面图”添加比例为“1:10”的详图视图（图1）并重命名为“窗台详图”；
图1

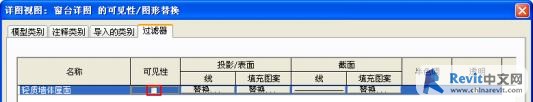

[*]进入详图视图“窗台详图”，并开“详图视图：窗台详图的可见性/图形替换”对话框，取消过滤器“轻质墙体屋面”的可见性（图2），设置后的视图效果见图3，其中的轻质墙皮已不可见；
图2
图3
[*]继续设置“详图视图：窗台详图的可见性/图形替换”对话框，使视图中的砖墙的墙体为粗线截面，而粉刷线为中粗线；（图4）
图4

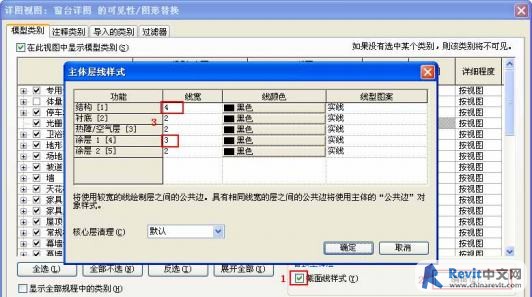

[*]设置方法为：在“详图视图：窗台详图的可见性/图形替换”对话框中选择“截面线样式”选项，单击“编辑”按钮打开“主体层线样式”对话框，设置“结构[1]”的线宽为“4”、“涂层1[4]”的线宽为“3”；（图5）
图5
[*]点击“工具栏”-“编辑剖切面轮廓”按钮
，选择“选项栏”中的编辑：“面”选项，在详图视图中拾取墙体中的砖墙部分（图6）进入绘制状态；
图6
[*]按照图7中来绘制轮廓线草图，并单击蓝色的控制箭头，使箭头朝向轮廓线草图内侧，完成绘制后得到图8中的效果；
图7
图8
[*]继续使用“编辑剖切面轮廓”工具，拾取墙体室内侧的粉刷层，并按照图9绘制轮廓线，得到图10中的效果；
图9
图10
[*]从库中载入族“膨胀螺钉.rfa”及“彩钢窗断面大样.rfa”；
[*]使用“线处理”工具
将视图中的窗线修改为“不可见线”；（图11）
图11

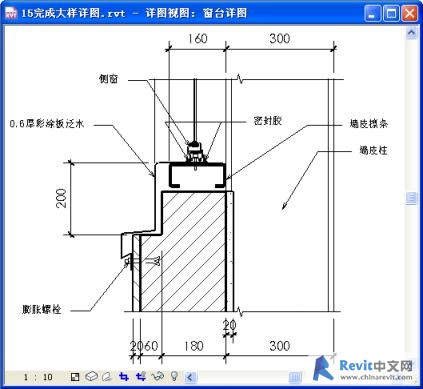

[*]使用绘制“详图线”的方法绘制泛水板，放置详图构件族实例，关闭“注释裁剪”，标注细部尺寸，添加文字注释及其引线，添加符号“剖断线”，隐藏裁剪区域，完成详图绘制。（图12）
图12
