本帖最后由 中文网小编 于 2019-11-20 10:15 编辑1）设置立面标记由于新添加的立面大样图所对应的立面标记将在视图中可见，并被用来索引，因此需要进行设置，以满足制图习惯中的标记样式。
[*]单击“下拉菜单”-“设置”-“视图标记”-“立面标记”打开“类型属性”对话框；
[*]在“类型”后面的下拉选项中选择类型“10mm 圆”将其重命名为“10mm 方”；
[*]按照图1中的设置重新设置其中的参数值。
图1
2）添加立面大样图
[*]进入“钢梯大样图之一”，临时显示“裁剪区域”；
[*]单击“设计栏”-“视图”-“立面”，在“类型选择器”中选择类型“10mm 圆”；
[*]为了使立面类型的名称与立面标记的样式一致，单击“类型选择器”后的“图元属性”按钮

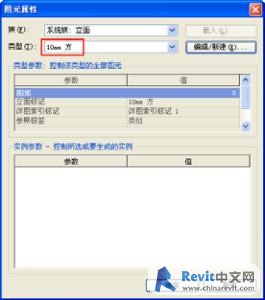

打开“图元属性”对话框，修改其名称为“10mm 方”；（图2）
图2
［提示］在这里注意“立面”族与“立面标记”族的不同：在立面族的设置中，会在类型参数中被要求选择应用一个立面标记族。经过以上设置，“立面”族与“立面标记”族的名称都修改为“10mm 方”。
" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
[*]在平面视图中放置一个立面并重命名为“A视图”；
［提示］在放置立面时，系统会自动选择一个立面视图的方向，并示意方向箭头。在“钢梯大样图之一”中放置立面时，注意将鼠标箭头放置在裁剪区域以内，否则立面标记将在视图中不可见。（图3）
" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
图3

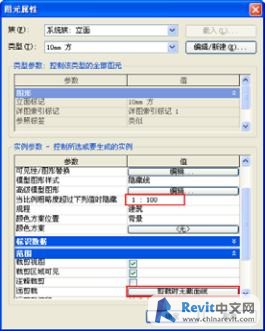

[*]打开“A视图”的“图元属性”对话框，按照图4进行设置；
图4
如果你的浏览器不支持嵌入框，请点这里查看

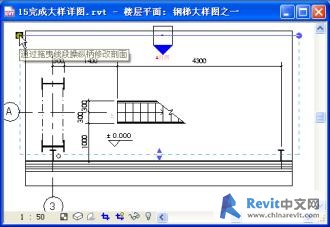

[*]在“钢梯大样图之一”中拖拽立面剖切线的两个端点控制立面视图的裁剪区域宽度，拖拽远裁剪范围到墙皮柱的中心线位置附近。（图5）
图5
3）绘制立面大样图
[*]进入“A视图”，调整裁剪区域范围之后隐藏裁剪区域；
[*]单击“工具栏”-“显示隐藏线”按钮

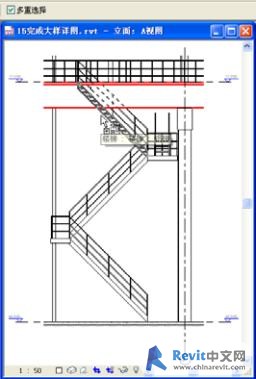

，并选中“选项栏”中的“多重选择”选项，首先拾取遮挡钢梯及钢梯栏杆的吊车梁桁架，再拾取被该吊车梁桁架遮挡的钢梯及栏杆（图6），使被遮挡对象以隐藏线的样式显示；
图6

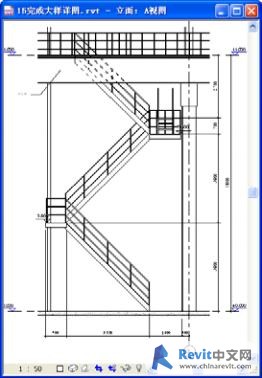

[*]在“A视图”中标注尺寸、文字注释及高程点以完成绘制。（图7）
图7
