1）为楼梯添加两个标高的扩大平面图：
[*]进入“▽±0.000平面图之一”，单击“设计栏”-“视图”-“详图索引”，在“类型选择器”中选择类型“楼层平面”，在“选项栏”中设定视图比为“1:50”，在视图中绘制索引范围；（图1）
图1
[*]拖拽控制柄，调整索引标头到合适的位置；（图2）
图2
[*]在项目浏览器中，将新添加的楼层平面重命名为“钢梯大样图之一”；
[*]进入楼层平面“▽7.500平面图”，使用相同的设置及平面范围添加详图索引；
[*]将新添加的楼层平面重命名为“钢梯大样图之二”；
2）绘制扩大平面图
[*]进入“钢梯大样图之一”，隐藏不需要的轴网标头并调整轴网端点位置；
[*]标注楼梯的定位尺寸及细部尺寸，添加高程点标注；
[*]在“视图控制栏”隐藏裁剪区域，得到图3中的绘制内容及效果；
图3
[*]进入“钢梯大样图之二”，同样设置视图效果及添加标注、尺寸，得到图4中的绘制内容及效果。
图4

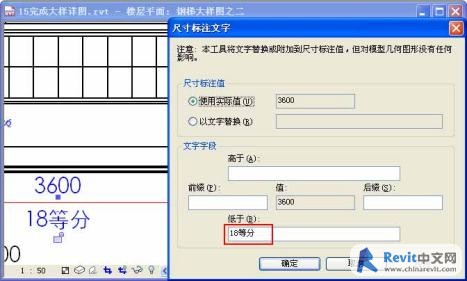

如果你的浏览器不支持嵌入框，请点这里查看在视图中双击标注文字“3600”打开“尺寸标注文字”对话框，在“低于”输入框中输入文字“18等分”即可。（图5）
图5
