本案例中的地坪标高为▽±0.000，整座厂房仅有一块完整的建筑地坪，按照以下步骤进行绘制：

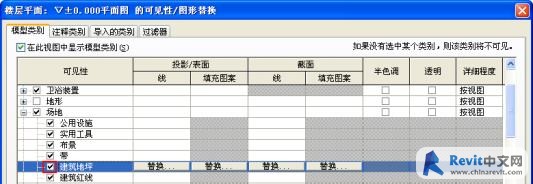

[*]进入楼层平面“▽±0.000平面图”，通过“右键菜单”-“视图属性”打开“图元属性”对话框，单击参数“可见性/图形替换”后面的“编辑”按钮打开“楼层平面：▽±0.000平面图的可见性/图形替换”对话框，将“场地-建筑地坪”的可见性开启；（图1）
图1
如果你的浏览器不支持嵌入框，请点这里查看

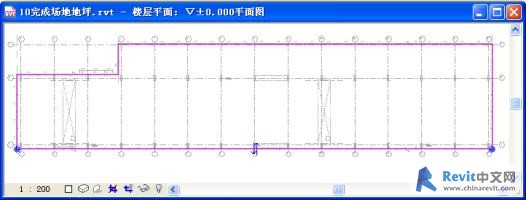

[*]单击“设计栏”-“场地”-“建筑地坪”进入“绘制”状态，单击“设计栏”-“绘制”-“拾取墙”，拾取所有外墙中下部的砖墙形成封闭的轮廓线（图2）；
图2
[*]单击“设计栏”-“绘制”-“建筑地坪属性”打开“图元属性”对话框，选择地坪类型为“地坪1”，单击“设计栏”-“绘制”-“完成绘制”后生成建筑地坪。

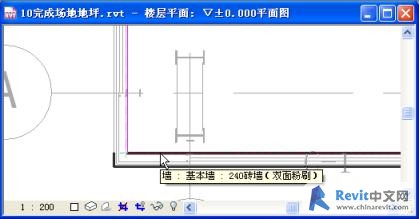

［小技巧］由于本案例中的外墙为叠层墙，因此在拾取墙体时，生成的草图线不会在叠层墙下部砖墙的内表面。在拾取墙体时，将鼠标箭头放在要拾取的叠层墙上，点击键盘上的“Tab”键来切换选择对象，直到“屏幕提示框”或者“状态栏”上出现拾取对象的名称“墙：基本墙：240砖墙（双面粉刷）”后再单击鼠标左键（图3），这时就能够拾取到砖墙的粉刷内表面。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
图3
