散水的特点是，在大多数情况之下都是在有建筑物外墙的情况之下沿着建筑的外墙布置的。本案例中的散水就应用了散水的这个特点，使用墙饰条的方法来建立，方法如下：
[*]进入三维视图，单击“设计栏”-“建模”-“主体放样”-“墙饰条”，在“类型选择器”中选择类型“墙饰条：散水”（在项目样板文件中已经设置好的宽800的散水）；
[*]拾取建筑物的一条外墙下部的砖墙，形成一条散水；

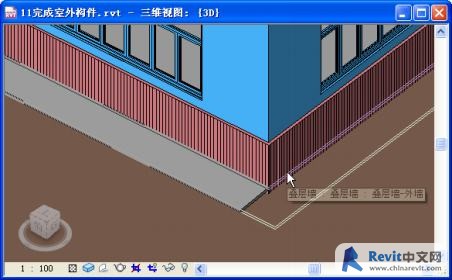

[*]在保持拾取状态不被退出的情况之下，连续拾取使用外墙（图1），最终形成一条封闭的环行散水；
图1

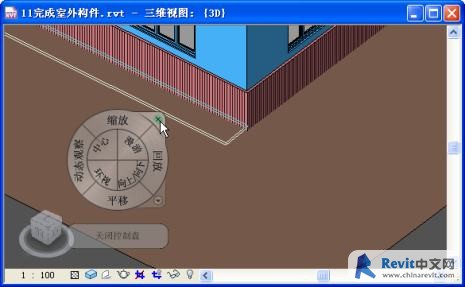

在视图中开启“SteeringWheels”控制盘（图2）来进行视图控制。在使用控制盘将视图转换到满意的位置时，点击控制盘中的“x”关闭控制盘（图2），可以保持拾取墙体的状态不被退出。
" name="ifr1" frameborder="0" allowtransparency="true" scrolling="yes" width="100%" height="" marginwidth="0" marginheight="0" hspace="0" vspace="0">［小技巧］在保持不退出拾取状态的情况下，需要在三维视图中旋转视图，才能一次行拾取全部的外墙。这时可以使用键盘的快捷操作方式来旋转（按住鼠标中键及“Shift”键并移动鼠标）、缩放（滚动鼠标中键滚轮）和平移（按住鼠标中键并移动鼠标）视图，直到满意的拾取角度继续拾取；也可以单击“工具栏”-“SteeringWheels”按钮
在视图中开启“SteeringWheels”控制盘（图2）来进行视图控制。在使用控制盘将视图转换到满意的位置时，点击控制盘中的“x”关闭控制盘（图2），可以保持拾取墙体的状态不被退出。
在视图中开启“SteeringWheels”控制盘（图2）来进行视图控制。在使用控制盘将视图转换到满意的位置时，点击控制盘中的“x”关闭控制盘（图2），可以保持拾取墙体的状态不被退出。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
图2
[*]按键盘的“Esc”键退出拾取状态；
[*]选中完成的散水，单击“类型选择器”后的“图元属性”按钮

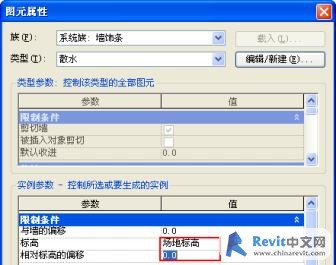

打开“图元属性”对话框，按照图3设置好散水的高程位置，至此完成散水的绘制。
图3
