1）绘制地形表面工业建筑的场地一般比较简单，特别是大、中型的工业厂房，由于工艺要求，只能在平整的场地上进行建设。下面介绍绘制场地的步骤：
[*]进入楼层平面楼层平面“场地标高”，点击“设计栏”-“场地”-“地形表面”进入“地形表面”状态；

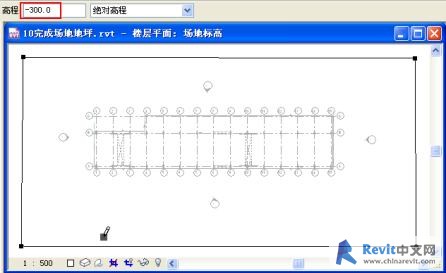

[*]点击“设计栏”-“地形表面”-“点”，在“选项栏”中的“高程”后面输入值为“-300”，在平面视图中的建筑物周围绘制4个点；（图1）
图1
如果你的浏览器不支持嵌入框，请点这里查看
[*]点击“设计栏”-“地形表面”-“完成表面”来完成建立的地形表面。
2）拆分表面形成道路绘制道路的方法可以使用绘制地坪的方法来建立，但在本案例中的道路则使用了“拆分表面”的方法来绘制。绘制步骤如下：

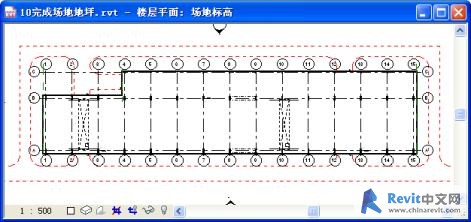

[*]进入楼层平面“场地标高”，使用绘制二维符号线的方法或导入CAD格式的总平面图方式来为绘制道路做参照；（图2）
图2
如果你的浏览器不支持嵌入框，请点这里查看
[*]点击“设计栏”-“场地”-“拆分表面”，拾取建立好的地形表面进入“绘制”状态；

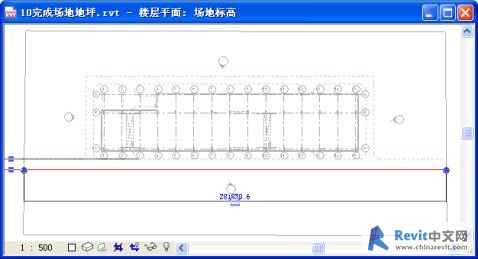

[*]点击“设计栏”-“绘制”-“线”，并使用拾取的方式来拾取第一次拆分表面的边界线，并调整边界线的端点与地形表面的边缘相交（图3）；
图3
[*]点击“设计栏”-“绘制”-“完成绘制”完成第一次拆分，此时地形表面被拆分为上下两块；

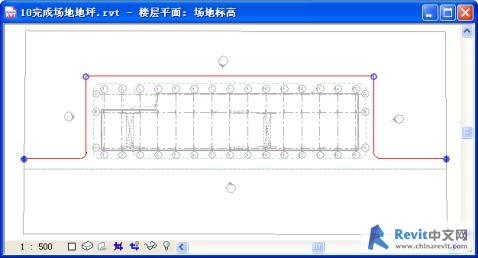

[*]进行第二次拆分时，选中上面的一块地形表面，绘制一条连续草图线，并时端点位于地形表面的边缘上（图4）；
图4
[*]完成本次拆分后，整个地形表面被拆分为上、中、下三块；

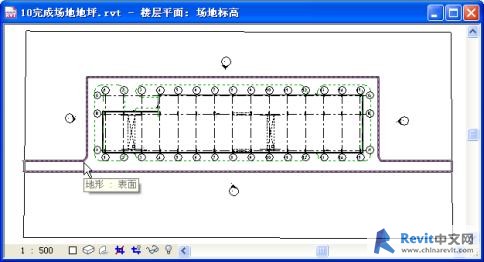

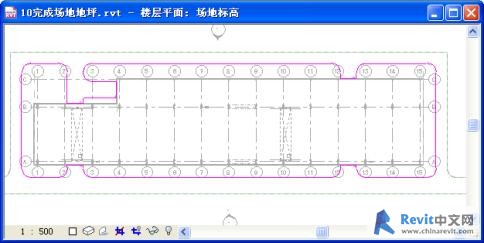

[*]进行第三次拆分时，选中中间的一块地形表面（图5），绘制一条封闭的草图线（图6）；
图5
图6
[*]完成后即可完成对地形表面的拆分，形成一个完整的作为道路的表面；
[*]进入三维视图，选中作为道路部分的地形表面，单击“类型选择器”后的“图元属性”按钮

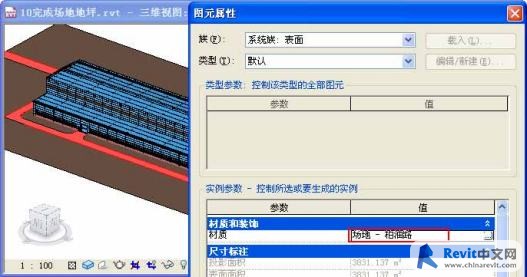

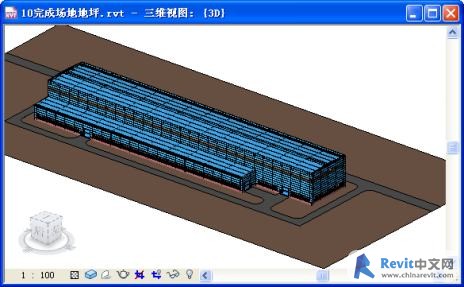

打开“图元属性”对话框，点击参数“材质”的值后面的“…”按钮打开“材质”对话框，选择材质为“场地-柏油路”（图7），确认后完成对道路的绘制。完成后的道路见图8。
图7
图8
