1）窗族的特点在本案例中使用的窗族有“多扇窗（有檩体系）嵌套.rfa”，该窗族的制作中使用了嵌套族。该窗族的特点如下：

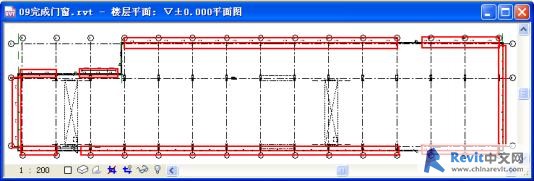

图1
[*]为窗族设置了丰富的控制参数（图2），使窗能够实现多种的状态；

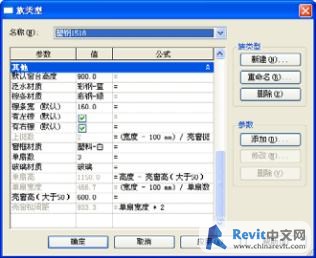

图2
如果你的浏览器不支持嵌入框，请点这里查看
[*]在族中已经设置好本案例中所需要的类型，可以直接应用。
2）绘制窗的构思在本案例中的窗均为窗台高度为1000mm的带型窗，带型窗的总宽度各不相同。为了简化窗的类型，在建立窗及门窗表统计时，均将窗按照几种基本组合单元来放置窗实例，通过它们来组合成长短不同的带型窗。
3）绘制窗
[*]载入族“多扇窗（有檩体系）嵌套.rfa”；
[*]进入楼层平面“▽±0.000平面图”，绘制一段带型窗；（图3）

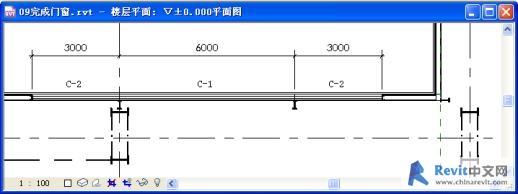

图3
如果你的浏览器不支持嵌入框，请点这里查看
[*]点击“设计栏”-“基本”-“窗”，在类型选择器中选择“多扇窗（有檩体系）嵌套：彩钢6024”，放置窗实例，修改窗编号为“C-1”；
[*]设置该窗的实例参数，取消“有左檩”及“有右檩”的复选项；
[*]在类型选择器中选择“多扇窗（有檩体系）嵌套：彩钢3024”，在“C-1”窗两侧各放置一个窗实例，修改窗编号为“C-2”；
[*]将左侧的“C-2”窗实例取消“有左檩”的复选项，将右侧的“C-2”窗实例取消“有右檩”的复选项，至此完成此段带型窗的绘制；
[*]按照以上方法，完成各面外墙上的各段带型窗。（图4）
图4
